Главная уязвимость классических гидродинамических опор — зависимость от скорости. В моменты старта, остановки или реверса масляный клин исчезает, и вал неизбежно трется о вкладыш. Для тяжелых металлорежущих станков или сверхточного измерительного оборудования даже микронный пусковой износ или вибрация недопустимы. В таких случаях инженеры полностью исключают физический контакт металлов, применяя опоры статического типа.
Как осуществляется принудительное нагнетание

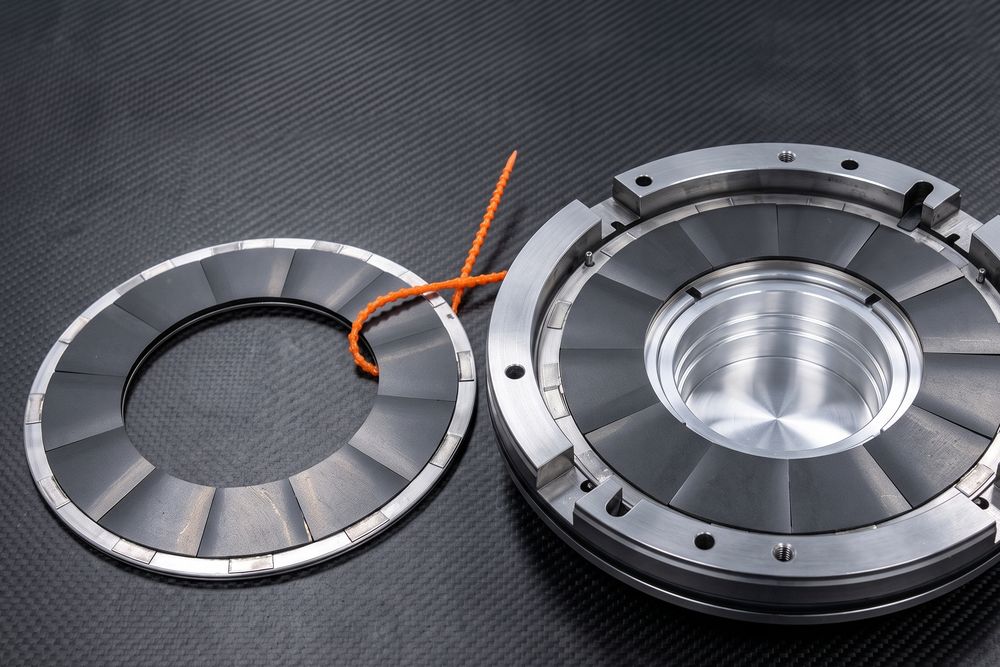

В гидростатических и газостатических подшипниках разделение сопряженных поверхностей происходит до начала вращения. Рабочая среда (масло или газ) подается в зазор принудительно, под высоким давлением от внешнего насоса или компрессора. На внутренней поверхности вкладыша вытачиваются специальные углубления — несущие карманы. Масло или воздух нагнетаются в эти карманы через систему жиклеров или капиллярных дросселей.
Дросселирующие устройства — критически важный элемент системы. Если внешняя нагрузка смещает вал и сужает зазор с одной стороны, дроссель мгновенно повышает давление в соответствующем кармане, возвращая ось ротора в строгий геометрический центр.
Такая механика обеспечивает узлу бесконечный рабочий ресурс. Вал буквально «левитирует» (парит без опоры) в рабочей среде, а сопротивление вращению определяется исключительно вязкостью самого масла или газа.
Гидростатический режим: тяжелые нагрузки и абсолютная жесткость
В качестве рабочей среды здесь используется жидкое индустриальное масло. Поскольку жидкость практически несжимаема, гидростатические подшипники обладают колоссальной несущей способностью и высочайшей радиальной жесткостью, независимой от оборотов.
Они способны нести роторы весом в сотни тонн при скоростях вращения всего в несколько оборотов в час. Их массово интегрируют в планшайбы тяжелых карусельных станков, шпиндели расточных комплексов и поворотные основания радиотелескопов. Помимо нулевого износа, масляная прослойка под высоким давлением служит мощнейшим демпфером. Она эффективно гасит вибрации от режущего инструмента, обеспечивая идеальную чистоту обработки металла. Основной недостаток заключается в необходимости обслуживания сложной насосной станции с системами термостабилизации и тонкой фильтрации масла.
Газостатический режим и максимальная точность
В газостатических (аэростатических) опорах в карманы нагнетается сжатый очищенный воздух или инертный газ. Вязкость газа минимальна, что практически обнуляет тепловыделение даже при экстремальных скоростях.
Главное преимущество газовой статики — абсолютная чистота рабочей зоны и отсутствие масляного тумана. Это единственно возможное опорное решение для оборудования полупроводниковой литографии, вакуумных камер и точной оптики.
Также газостатические опоры являются стандартом для координатно-измерительных машин (КИМ). В измерительных щупах воздушная подушка исключает эффект «залипания-скольжения» (stick-slip), позволяя перемещать измерительные порталы весом в десятки килограммов буквально усилием одного пальца с нанометровой точностью.
Однако газ сжимаем. Поэтому несущая способность таких узлов невелика, а зазоры между валом и втулкой измеряются единицами микрон.
Обратная сторона технологии: почему такие подшипники подходят не всегда?
Переход на статический режим работы превращает подшипник из самостоятельной детали в сложный электромеханический комплекс. Использование такого класса допустимо только в крайних случаях из-за ряда жестких ограничений:
- Катастрофические последствия сбоев. Внезапное отключение электроэнергии на насосе приведет к мгновенному падению тяжелого вала на металл вкладыша на полном ходу.
- Требования к фильтрации. Попадание микроскопической стружки в дроссель приведет к локальному падению давления и перекосу шпинделя.
- Стоимость владения. Энергозатраты на непрерывную работу насосной станции часто превышают энергопотребление самого привода вращения.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В
Вопросы и ответы
- Как защитить гидростатический узел при аварийном отключении насоса?
- В гидравлическую схему обязательно интегрируют пневмогидроаккумуляторы. При обесточивании цепи они отдают накопленный объем масла под давлением, позволяя ротору безопасно совершить выбег (остановиться) без задиров.
- Чем капиллярный дроссель отличается от жиклера?
- Жиклер (диафрагма) представляет собой простое отверстие малого диаметра, чувствительное к засорам. Капилляр — это длинная узкая трубка. Капилляры обеспечивают более плавное (ламинарное) падение давления и лучшую динамическую стабильность ротора.
- Способен ли газостатический подшипник гасить вибрации?
- Практически нет. Сжатый воздух работает как пневматическая пружина. При совпадении частот внешних возмущений с собственной частотой ротора может возникнуть эффект «пневматического молотка» (самовозбуждающиеся вибрации), что требует сложного математического моделирования карманов на этапе проектирования.
