Цельнокерамические подшипники: особенности материалов и сферы применения

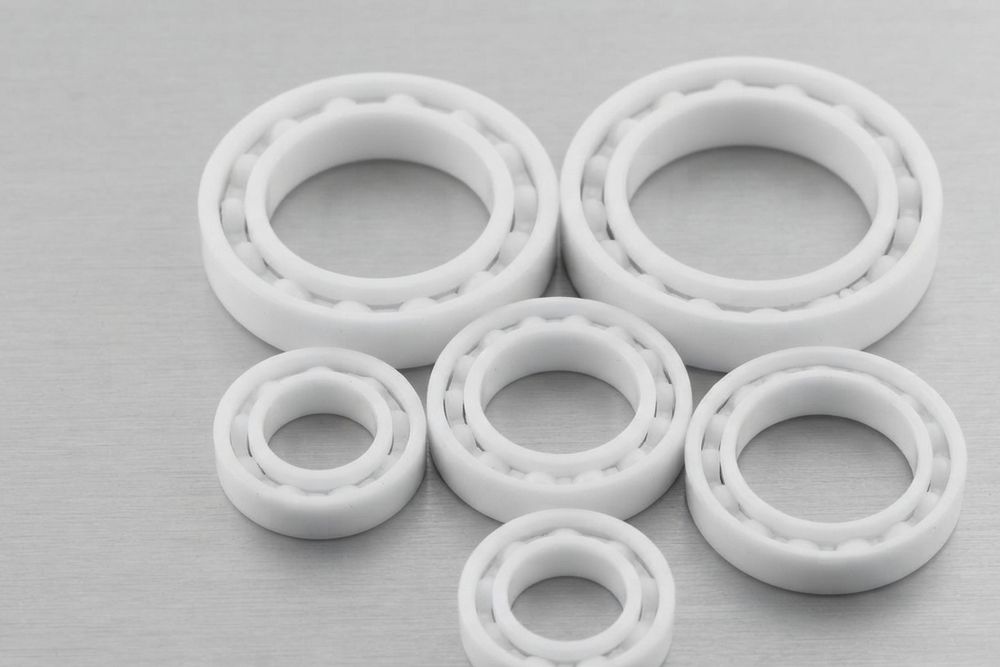

В отличие от гибридных опор, цельнокерамические подшипники полностью лишены металлических деталей. Внутреннее и наружное кольца, а также тела качения в них выточены из высокопрочной конструкционной керамики.

Такой отказ от стали продиктован не стремлением к высоким скоростям вращения, а необходимостью работы в экстремальных средах, где любой металл неминуемо окисляется, намагничивается или деградирует.

Базовые материалы и их физика

Для производства подшипников используют два основных типа конструкционной керамики. Они визуально различаются по цвету и имеют разные термомеханические характеристики.

В качестве сепаратора в таких узлах используется либо фторопласт (PTFE) для химических производств, либо полиэфирэфиркетон (PEEK) для вакуума. Для экстремальных температур применяют бессепараторные узлы с полным заполнением телами качения (серия MAX).

Эксплуатационные преимущества

Цельнокерамический узел решает задачи, недоступные ни одной марке нержавеющей стали:

• Высочайшая химическая стойкость. Керамика не вступает в реакцию с морской водой, концентрированными серной и азотной кислотами, парами хлора и сильными щелочами. Подшипники могут работать полностью погруженными в агрессивные реагенты.
• Радиопрозрачность и немагнитность. Материал не искажает электромагнитные поля. Это критически важное требование для томографов (МРТ), радаров и оборудования по производству микрочипов.
• Работа без смазки (отсутствие холодной сварки). В условиях космического вакуума стальные детали без масла мгновенно «схватываются» из-за эффекта диффузной (холодной) сварки. У керамики нет кристаллической металлической решетки, поэтому детали скользят «на сухую» без задиров.
• Электрическая изоляция. Керамика — идеальный диэлектрик. Подшипник полностью прерывает гальваническую цепь между валом и корпусом, исключая искровой пробой.

Критические ограничения и монтаж

Несмотря на уникальные свойства, цельнокерамические подшипники не применяются в массовом машиностроении из-за двух фундаментальных недостатков.

Первый — хрупкость. Керамика имеет крайне низкую ударную вязкость. Акцентированный гидравлический удар в системе или падение узла на бетонный пол при монтаже могут привести к раскалыванию колец.

Второй — проблема посадки. Коэффициент линейного теплового расширения (КЛТР) у нитрида кремния в 3-4 раза ниже, чем у стали. Если напрессовать такой подшипник на стальной вал и нагреть систему, сталь расширится и просто разорвет керамическое кольцо изнутри. Поэтому посадочные места под цельнокерамические узлы проектируются со специальными компенсационными допусками, что усложняет конструкцию агрегата.

Вопросы и ответы

Выдерживают ли цельнокерамические подшипники более высокие скорости, чем стальные?

Как ни парадоксально — нет. Несмотря на легкость керамических шариков, сами керамические кольца очень чувствительны к центробежным силам. Для сверхскоростных шпинделей применяют гибридные подшипники (стальные кольца лучше сопротивляются растягивающим напряжениям, а легкие керамические шарики не перегревают узел).

Почему цельнокерамические подшипники стоят в десятки раз дороже стальных?

Стоимость обусловлена техпроцессом. Керамические заготовки спекаются при огромном давлении и температуре. После этого они становятся настолько твердыми, что их шлифовка и доводка геометрии возможны только с применением дорогостоящего алмазного инструмента, причем процесс занимает много времени.

Могут ли такие подшипники работать при температуре свыше 1000 °C?

Для температур свыше 800 °C оксид циркония и нитрид кремния уже не подходят (начинается деградация структуры). В таких доменных или аэрокосмических условиях применяют экзотическую керамику — карбид кремния (SiC), который сохраняет жесткость вплоть до 1500 °C.

Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
