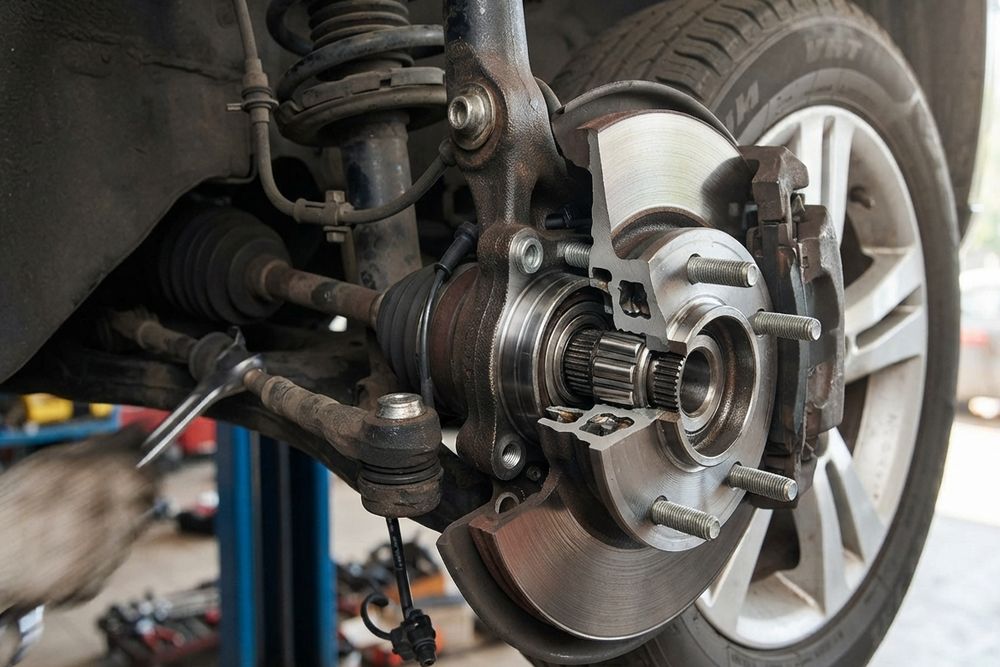

Ступичный узел — один из самых тяжелонагруженных элементов ходовой части автомобиля. Его главная особенность заключается в характере воспринимаемой нагрузки. Он должен одновременно выдерживать статичный вес машины (радиальную силу) и высокие боковые векторы сил при маневрировании (осевую силу).
С точки зрения стандартизированной механики ступичные подшипники не образуют единого конструктивного класса. В зависимости от массы автомобиля, типа привода и архитектуры подвески инженеры применяют узлы, относящиеся к трем разным базовым классам подшипников качения.
Базовые классы ступичных подшипников
Все современные (и классические) ступичные опоры делятся на конструктивные группы.
Однорядные конические роликоподшипники:
- Базовый класс по ГОСТ/ISO. Роликовые радиально-упорные подшипники.
- Конструкция и физика работы. Используются строго парами. Два подшипника устанавливаются на ось навстречу друг другу (по О-образной или Х-образной схеме). Коническая форма роликов позволяет им воспринимать мощные комбинированные нагрузки.
- Специфика. Это открытые, обслуживаемые узлы. Они требуют точной ручной регулировки осевого зазора (преднатяга) с помощью ступичной гайки при монтаже, а также регулярной замены смазки.
- Применение. Исторически — легковые автомобили прошлых поколений (на задних неведущих осях). Сегодня — тяжелые коммерческие грузовики и спецтехника.
Двухрядные радиально-упорные шарикоподшипники:
- Базовый класс по ГОСТ/ISO. Шариковые радиально-упорные подшипники.
- Конструкция и физика работы. Представляют собой единый закрытый картридж (HUB I), внутри которого расположены два ряда шариков. Дорожки качения спроектированы под определенным углом контакта (обычно 35-45 градусов).
- Специфика. Внутренний тепловой зазор и преднатяг заданы шлифовкой колец на заводе-изготовителе. Подшипник стягивается ступичной гайкой строго регламентированным моментом. Узел заполнен смазкой на весь срок службы и защищен резинометаллическими уплотнениями (2RS).
- Применение. Самый массовый тип для передней и задней осей современных легковых автомобилей (B, C и D классов).
Двухрядные конические роликоподшипники:
- Базовый класс по ГОСТ/ISO. Роликовые радиально-упорные подшипники.
- Конструкция и физика работы. Архитектурно идентичны двухрядным шариковым картриджам, имеют те же заводские преднатяги и уплотнения, но вместо шариков в них используются конические ролики.
- Специфика. Ролик контактирует с беговой дорожкой по линии, а шарик — в точке. Благодаря увеличенному пятну контакта грузоподъемность и стойкость к ударным нагрузкам у такого узла существенно выше, чем у шарикового аналога тех же габаритов.
- Применение. Тяжелые внедорожники (SUV), пикапы и легкий коммерческий транспорт (LCV), где шариковые узлы быстро разрушаются от ударов при проезде неровностей.
Интеграция классов в модули (HUB-система)
Независимо от того, какой тип тел качения (шарики или ролики) используется внутри, современная автоиндустрия упаковывает эти подшипники в ступичные модули (HUB).
Фланцевая интеграция узлов с элементами подвески нарастала поэтапно:
- HUB I — базовый закрытый картридж (состоит из двух колец, сепаратора и тел качения). Требует монтажа с помощью гидравлического пресса (запрессовывается в поворотный кулак и насаживается на ступицу).
- HUB II — частичная интеграция. Одно из колец (как правило, внутреннее) уже имеет фланец для крепления тормозного диска и колеса, однако наружное кольцо по-прежнему требует прессовой посадки в кулак.
- HUB III — максимальная интеграция. Оба кольца обладают фланцами: наружное болтами крепится к поворотному кулаку, а внутреннее — к колесу. Использование пресса при монтаже исключено полностью.
Постепенное развитие автомобильной промышленности стирает границу между подшипником и деталью подвески. Но внутри модуля по-прежнему работает либо радиально-упорный шарикоподшипник, либо конический роликоподшипник.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
Вопросы и ответы
- Почему в ступицах не применяют обычные радиальные шарикоподшипники (как в генераторах)?
- Радиальный подшипник с глубоким желобом отлично держит вертикальную нагрузку, но не рассчитан на сильные боковые (осевые) векторы сил. В первом же затяжном повороте на высокой скорости контактные напряжения критически возрастут, что приведет к разрушению бортов дорожек качения. Ступичный узел обязан быть радиально-упорным.
- Можно ли заменить один из пары однорядных конических подшипников, если второй визуально цел?
- Нет. Во-первых, подшипники на одной оси имеют одинаковый ресурс усталости металла: если разрушился один, второй уже исчерпал свой запас прочности. Во-вторых, при разрушении одного узла в смазке ступицы остается абразивная металлическая стружка. Узел необходимо полностью промыть и заменить оба подшипника парой.
- В чем минус двухрядного конического роликоподшипника по сравнению с шариковым?
- Главный минус — повышенный коэффициент трения из-за линейного пятна контакта. Роликовому подшипнику сложнее вращаться, он генерирует больше тепла на высоких скоростях и незначительно увеличивает расход топлива автомобиля. Именно поэтому инженеры избегают их установки на легкие автомобили, где приоритетом является топливная экономичность.
