В индустрии возобновляемой энергии цена ошибки при проектировании опорных узлов исчисляется миллионами. Замена подшипника в гондоле ветрогенератора на высоте 100 метров или посреди моря требует фрахта специализированных кранов и судов.
Поэтому компоненты для таких объектов закладываются с расчетным сроком службы не менее 20–25 лет, а их конструкция должна практически исключать потребность в межсервисном обслуживании.
Нагрузки на вал и отказ от редукторов в ветроэнергетике
Главный вал ветряной турбины принимает на себя сложный вектор сил: массивное ветроколесо давит на ось радиально, а порывистый ветер создает значительную осевую нагрузку. Для удержания вала инженеры все чаще уходят от классических сферических опор к парным коническим роликоподшипникам, которые обладают более высокой осевой жесткостью и эффективно гасят опрокидывающие моменты.
Долгое время главным слабым звеном турбин оставался мультипликатор (повышающий редуктор). Из-за блуждающих токов и микропроскальзываний в его подшипниках образуются WEC (White Etching Cracks) — белые трещины травления, приводящие к внезапному разрушению металла.
Чтобы победить эту проблему, отрасль разделилась на два лагеря. Одни производители защищают редукторные подшипники технологиями карбонитрации и нанесением черного оксида. Другие массово переходят на системы прямого привода (Direct Drive). В безредукторных турбинах мультипликатор отсутствует в принципе, а вращение передается напрямую на кольцевой генератор через один или два крупногабаритных подшипника диаметром в несколько метров.
Какие подшипники ставят в турбины и трекеры
Специфика ветровых и солнечных парков требует узкоспециализированных решений, многие из которых выпускаются только по внутренним стандартам производителей оборудования:
|
Тип опорного узла
|
Зона применения
|
Специфика конструкции и воспринимаемые нагрузки
|
|
Опорно-поворотные устройства (ОПУ)
|
Поворот лопастей (Pitch) и гондолы (Yaw).
|
Крупногабаритные узлы с внутренним или наружным зубом. Удерживают статические изломы.
|
|
Конические роликоподшипники
|
Главный вал ветроколеса.
|
Воспринимают комбинированные нагрузки от ветрового напора и веса ротора.
|
|
Цилиндрические роликоподшипники
|
Валы мультипликатора.
|
Отличаются высокой радиальной несущей способностью. Покрываются оксидным слоем для защиты от WEC.
|
|

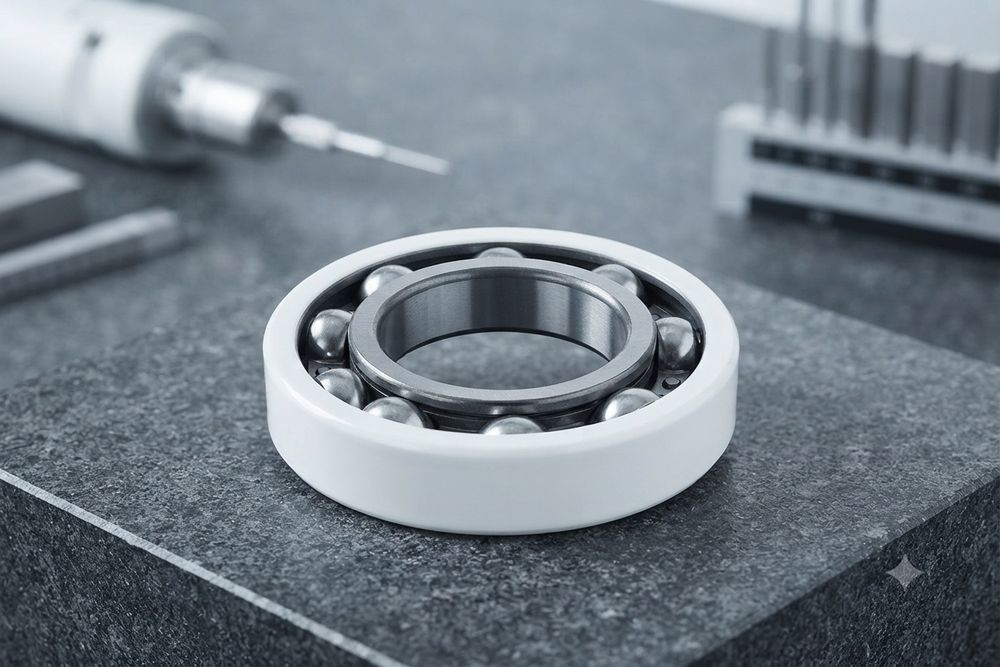

Токоизолированные шарикоподшипники
|
Роторы электрических генераторов.
|
Наружное кольцо покрывается оксидом алюминия для предотвращения электроэрозии от блуждающих токов.
|
|
Полимерные подшипники скольжения
|
Шарнирные соединения солнечных трекеров.
|
Работают без добавления смазки, устойчивы к ультрафиолету и абразиву.
|
Специфика работы солнечных электростанций
В отличие от ветровых турбин, механизмы гелиостанций вращаются с околонулевыми скоростями. Задача солнечного трекера — медленно позиционировать массив фотоэлектрических панелей вслед за движением солнца, смещаясь на доли градуса в минуту.
Здесь главными разрушающими факторами становятся статический «эффект паруса» при сильном ветре, агрессивный ультрафиолет и суточные перепады температур. Кроме того, СЭС часто строят в пустынных регионах, где песок быстро прилипает к любой открытой смазке.
По этой причине в шарнирах трекеров металлические узлы уступают место необслуживаемым полимерным подшипникам скольжения. Фторопластовые композиты с твердыми смазками работают «на сухую» и не заклинивают от пыли. А для поворота всей многотонной конструкции используются закрытые червячные приводы (Slew Drives) — компактные модули, объединяющие опорно-поворотное кольцо и червячную передачу в герметичном литом корпусе.
Разбор частых технических вопросов
Как регулируется угол атаки лопастей ветрогенератора?
В комлевой части каждой лопасти смонтировано опорно-поворотное устройство (система Pitch). Электрический или гидравлический привод вращает зубчатый венец ОПУ, поворачивая лопасть вокруг своей оси. Это позволяет менять аэродинамическое сопротивление при шквалах или полностью останавливать турбину (флюгирование).
Что такое эффект WEC в подшипниках мультипликаторов?
White Etching Cracks (белые трещины травления) — это локальное изменение микроструктуры стали. Из-за динамических напряжений и токов металл под беговой дорожкой становится сверхтвердым, но крайне хрупким (на лабораторных шлифах эти зоны выглядят белыми). В результате происходит масштабное выкрашивание ролика или кольца.
Почему в солнечных трекерах избегают металлических подшипников качения?
Стандартные узлы качения требуют надежных уплотнений и регулярной замены консистентной смазки. В пустынях смазка быстро пересыхает или превращается в абразивную пасту, смешиваясь с песком. Полимерные аналоги лишены этого недостатка и обладают эффектом самосмазывания.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
