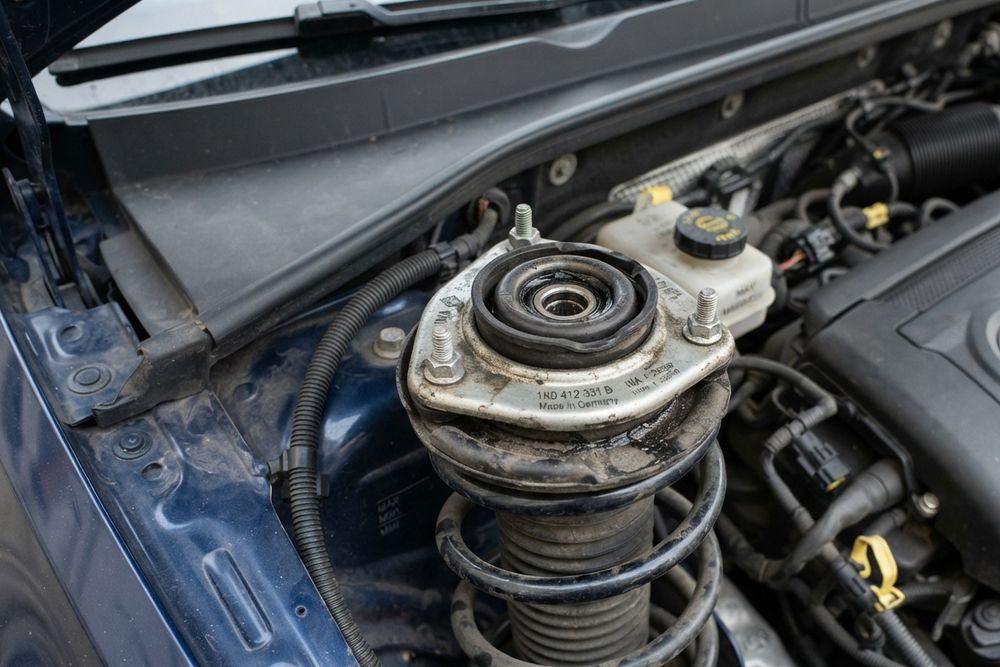

Опорные подшипники стоек амортизаторов (в подвесках типа Макферсон) работают в динамических условиях, принципиально отличающихся от ступичных или трансмиссионных узлов. Их главная задача — обеспечить свободный поворот амортизационной стойки вокруг своей оси при вращении рулевого колеса, передавая при этом опорную реакцию подвески на чашку кузова.
Специфика узла заключается в полном отсутствии высоких скоростей. Подшипник совершает лишь возвратно-вращательные движения на ограниченные углы, но постоянно воспринимает высокие статические (вес части автомобиля) и резкие ударные (неровности дороги) осевые нагрузки.
Базовые классы опорных подшипников
Конструктивно автомобильные опорные подшипники не являются единым классом. В зависимости от массы автомобиля и требований к гашению вибраций инженеры применяют три разные конструкции.
|
Конструктивный тип
|
Базовый класс по ГОСТ/ISO
|
Особенности конструкции и применение
|
|
Массивный упорно-радиальный шарикоподшипник
|
Шариковые упорно-радиальные или радиально-упорные подшипники (с большим углом контакта)
|
Классический цельнометаллический узел: два массивных стальных кольца и сепаратор с шариками. Способен воспринимать значительные осевые и умеренные радиальные/моментные нагрузки. Применяется на тяжелых внедорожниках и коммерческом транспорте (LCV), где требуется максимальная грузоподъемность.
|
|
Штампованный радиально-упорный шарикоподшипник
|
Шариковые радиально-упорные подшипники
|
Самый массовый тип для современных легковых автомобилей (классов B, C и D). Дорожки качения выштампованы из стального листа, а внешний корпус отлит из полиамида. За счет радиально-упорной геометрии он компенсирует изгибающие моменты при работе подвески, а полимерный корпус снижает массу.
|
|
Полимерный упорный подшипник скольжения
|
Подшипники скольжения
|
Тела качения полностью исключены из конструкции. Узел состоит из двух полимерных колец (часто на базе полиацеталя POM), скользящих друг по другу по слою специализированной смазки. Применяется в легких автомобилях компакт-класса.
|
Особенности эксплуатации и степени износа
Главный фактор разрушения опорного подшипника — не усталость металла от длительного вращения, а абразивный износ и коррозия. Узел расположен в верхней части колесной арки, которая является зоной постоянного воздействия влаги и реагентов.
Если внутрь попадает дорожная грязь или песок, полимерный корпус и стальные дорожки качения быстро изнашиваются (появляется характерный хруст и заедания при повороте руля). Поэтому современные опорные подшипники защищаются не стандартными резинометаллическими шайбами, а сложной системой многокромочных лабиринтных уплотнений. Они эффективно предотвращают вымывание смазки даже при мойке колесных арок водой под высоким давлением.
Вопросы и ответы
Почему опорный подшипник часто поставляется в сборе с резиновой подушкой?
Для снижения уровня NVH (шума, вибрации, жесткости). Резинометаллическая опора (верхняя опора амортизатора) гасит высокочастотные вибрации от штока, предотвращая их передачу на кузов, а интегрированный в нее подшипник обеспечивает вращение. При критическом износе резинового демпфера узел меняется целиком.
Почему в современных автомобилях инженеры часто отказываются от шариков в пользу узлов скольжения?
Шариковый подшипник в амортизационной стойке подвержен ложному бринеллированию (появление вмятин и углубление). При постоянных вертикальных ударах от дороги шарики «набивают» микроскопические вмятины на стальных кольцах (так как узел вращается редко и на малые углы). Со временем руль начинает поворачиваться рывками. Подшипник скольжения лишен этого недостатка, поскольку ударная нагрузка в нем распределяется по всей площади кольца.
Нужно ли добавлять смазку в новый опорный подшипник перед установкой?
Нет. Узел собирается на заводе с выверенным объемом водоотталкивающей смазки, рассчитанным на весь срок службы. Попытка вскрыть пластиковый корпус, чтобы заложить дополнительный состав, приводит к деформации фиксирующих защелок и необратимому нарушению геометрии уплотнения.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
