Подшипники для строительной техники и грузоподъемных машин

Механизмы землеройных машин и кранов проектируются с расчетом на постоянные ударные воздействия и высокие статические нагрузки. В отличие от заводского оборудования, где валы вращаются равномерно, кинематика экскаватора или фронтального погрузчика построена на реверсивных движениях и удержании тяжелых грузов на весу.

Приоритетом при выборе опорных узлов здесь становится не допустимая скорость вращения, а устойчивость к контактным напряжениям и способность компенсировать изгибы несущих рам.

Специфика шарниров: защита от ложного повреждения

Рабочие органы строительных машин крайне редко совершают полные обороты. Стрелы, ковши и штоки гидравлических цилиндров двигаются по дуге на ограниченные углы. При таких коротких качательных движениях классические подшипники с телами качения не успевают распределить смазку по всей беговой дорожке. Масляная пленка разрывается, металл трется насухо, и на кольцах образуются характерные лунки износа — этот процесс известен в механике как ложное бринеллирование.

Чтобы избежать этого, инженеры массово применяют подшипники скольжения (ШС). В их конструкции внутреннее сферическое кольцо скользит непосредственно по наружному. Подобная архитектура распределяет нагрузку по всей площади сферы, а не по точечным линиям контакта. Если узел допускает регулярное обслуживание, ставится пара трения «сталь по стали» с пресс-масленкой. Для закрытых точек сочленений применяют необслуживаемые модификации с фторопластовым (PTFE) слоем.

Базовые стандарты и типы применяемых опор

Спецификация подшипников для стройплощадок базируется на сериях, способных воспринимать пиковые радиальные и осевые силы в условиях жестких ограничений по габаритам:

Точечная установка в рабочие органы техники

Распределение опор строго привязано к типу передаваемого усилия и характеру деформации машины во время работы.

Возможные места установки:

• Экскаваторы и башенные краны. Связующим звеном между базой и надстройкой выступает ОПУ. Это крупногабаритный роликовый или шариковый подшипник с интегрированным зубчатым венцом. Он передает массу кабины со стрелой на ходовую тележку и обеспечивает плавный поворот всей конструкции.
• Бортовые редукторы гусеничного хода. Планетарные передачи хода работают при максимальном крутящем моменте. Сателлиты редуктора вращаются на цилиндрических роликоподшипниках без сепаратора (полностью заполненных роликами). Это дает наивысшую несущую способность в ограниченном пространстве ступицы.
• Автобетоносмесители. Барабан с бетоном опирается на передний планетарный редуктор и два задних ролика. Внутри этих роликов устанавливаются сферические двухрядные роликоподшипники. Во время движения автомобиля рама неизбежно испытывает деформации на кручение, и сферическая геометрия узла предотвращает его заклинивание при перекосах.
• Гидравлические системы. Точки крепления гидроцилиндров к раме оснащаются шарнирными подшипниками. Они допускают пространственные отклонения осей до нескольких градусов, предотвращая изгиб и излом штока при подъеме несимметричных грузов.

Разбор технических вопросов эксплуатации

Как защищают ОПУ экскаватора от попадания песка и воды?

Опорно-поворотные кольца оснащаются встроенными эластомерными уплотнениями по всему контуру зазора. Дополнительным барьером служит сама смазка: при регламентном обслуживании свежий материал подается шприцем под давлением и физически вытесняет старую смазку вместе с абразивными частицами наружу.

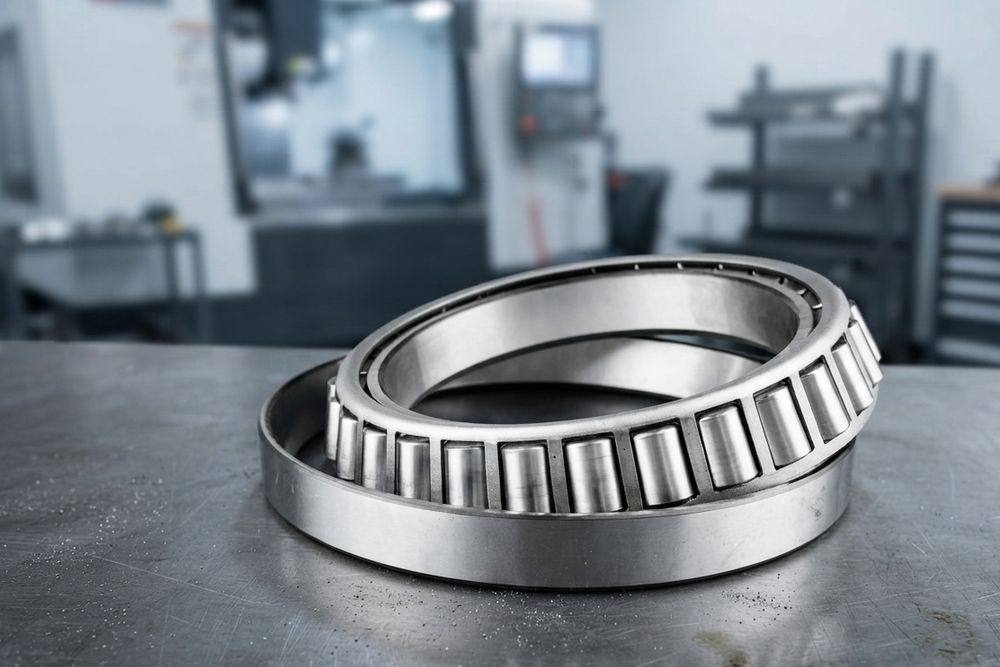

Почему в ступицах фронтальных погрузчиков применяют именно конические роликоподшипники?

При врезании ковша в грунт и поворотах на месте колеса погрузчика испытывают огромные боковые (осевые) перегрузки. Конические ролики, установленные попарно навстречу друг другу, способны одновременно жестко фиксировать ступицу от смещений и передавать радиальную массу машины на ось.

В чем особенность подшипников для грунтовых виброкатков?

В вальцах дорожных катков установлен вибровозбудитель — тяжелый эксцентриковый вал. Опоры этого вала работают в условиях непрерывной центробежной вибрации и нагрева. Для таких задач используют специальные виброустойчивые сферические роликоподшипники с массивным латунным сепаратором и увеличенным тепловым зазором (С4).

Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
