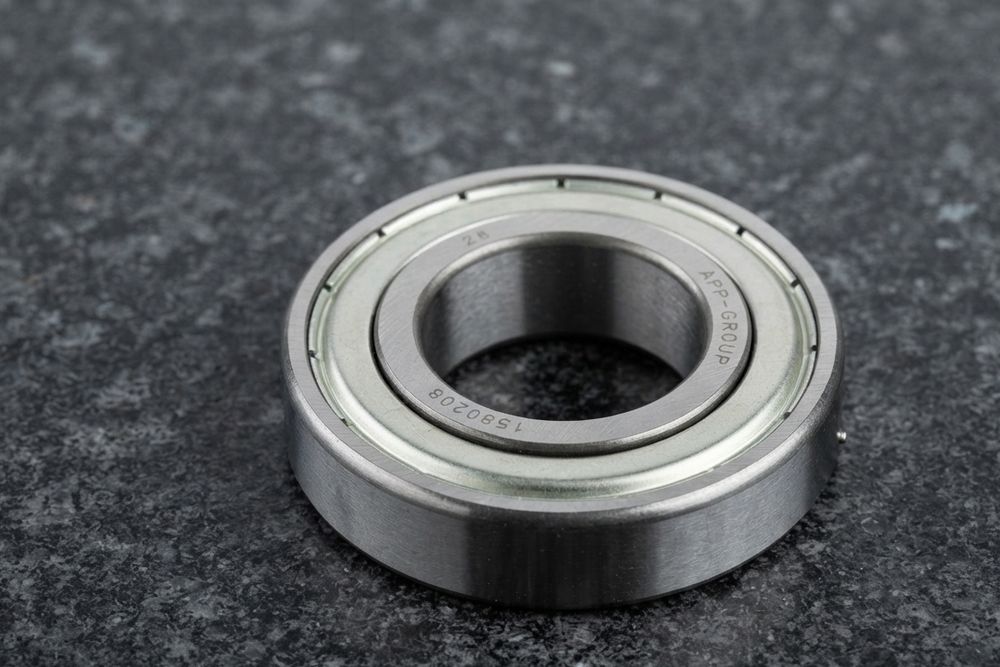

Сельхозмашины работают в постоянном контакте с влажным грунтом, пылью, растительными остатками и агрессивными химическими удобрениями. Главная угроза для деталей здесь — не столько вес конструкции, сколько обилие загрязнений и длительные простои.
После интенсивных, но коротких уборочных кампаний техника месяцами стоит в ангарах или под открытым небом, что провоцирует образование конденсата и коррозии внутри негерметичных узлов.
Механика защиты от абразива и наматывания стеблей
В полевых условиях стандартные резиновые сальники живут недолго. При обработке почвы на вращающиеся оси плотно наматываются жесткие стебли подсолнечника, кукурузы и синтетический шпагат, которые буквально срезают обычные пыльники.
Для защиты дорожек качения инженеры применяют усиленные кассетные и многокромочные (в том числе трехкромочные) уплотнения. Несколько кромок из нитрильного каучука плотно обхватывают внутреннее кольцо, а внешняя стальная шайба (отражатель) принимает на себя удары камней и отбрасывает крупные комья земли за счет центробежной силы. Большинство современных подшипников для агросектора проектируются как необслуживаемые: на заводе в них закладывается объем влагостойкой смазки на весь срок службы, что избавляет механизаторов от ежедневного шприцевания в поле.
Спецификация профильных узлов
Номенклатура подшипников для агротехники включает решения, специально спроектированные для монтажа на некруглые валы и тонкостенные конструкци:
|
Тип опорного узла
|
Ключевой стандарт
|
Применение и специфика конструкции
|
|
Корпусные подшипники (типа Y / UC)
|
ГОСТ 24850-81 / ISO 9628
|
Монтируются в чугунные или штампованные фланцы. Сферическое наружное кольцо компенсирует начальные перекосы вала.
|
|
Подшипники с квадратным и шестигранным отверстием
|
ТУ производителей
|
Устанавливаются на валы дисковых борон. Исключают проворачивание внутреннего кольца без применения шпонок.
|
|
Двухрядные радиально-упорные шарикоподшипники
|
ГОСТ 520-2011
|
Оснащаются усиленными уплотнениями. Воспринимают жесткие комбинированные нагрузки в ступицах режущих дисков.
|
|
Конические роликоподшипники
|
ГОСТ 27365-87
|
Классические узлы для ступиц колес и редукторов. Требуют точной регулировки осевого зазора при монтаже.
|
Опорные узлы в навесном и прицепном оборудовании
Конструкция почвообрабатывающих и уборочных машин требует узлов, которые не боятся упругих деформаций несущих рам и могут стабильно работать без идеальной соосности.
Основные варианты установки опорных элементов:
- Дисковые бороны и лущильники. Режущие диски насаживаются на оси квадратного или шестигранного сечения. Подшипники с аналогичным внутренним отверстием гарантируют надежную передачу крутящего момента и не проворачиваются при резких ударах диска о скрытые в земле камни.
- Ступицы независимых дисков (Agri Hubs) и сеялки. Здесь массово применяются закрытые двухрядные радиально-упорные шарикоподшипники. Они выдерживают сильные боковые изломы при маневрировании трактора в поле и обладают высокой степенью герметичности.
- Зерноуборочные комбайны. Шнеки жаток, соломотрясы и вентиляторы очистки монтируются на корпусные подшипниковые узлы (типа Y). Сферическая посадка в блоке действует как шарнир, нивелируя изгибы длинных осей и неровности сварного каркаса комбайна.
- Трансмиссия тракторов. В коробках передач, ведущих мостах и ВОМ (валах отбора мощности) применяются конические и цилиндрические роликоподшипники. Они функционируют в закрытых масляных ваннах и передают значительное тяговое усилие при буксировке тяжелых орудий.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
Вопросы и ответы
- Почему в дисковых боронах используют профильные валы и отверстия, а не классическую шпонку?
- В условиях высоких ударных нагрузок и постоянной вибрации шпоночное соединение быстро разбивается (сминается). Квадратное или шестигранное сечение вала равномерно распределяет крутящий момент по всей внутренней поверхности подшипника.
- В чем конструктивное отличие корпусного подшипника (Y-типа) от обычного радиального?
- Его наружное кольцо имеет сферическую (выпуклую) форму, а посадочное место в корпусе — вогнутую. Это образует аналог шарнира, позволяя узлу компенсировать перекосы вала до 5 градусов, которые неизбежно возникают на длинных сварных рамах сельхозтехники.
- Зачем на уплотнениях аграрных подшипников ставят металлические отражатели?
- Сам по себе каучуковый пыльник не способен выдержать прямое воздействие жестких стеблей или удары камней. Металлический отражатель, вращающийся вместе с внутренним кольцом, физически отсекает мусор и защищает мягкую резину от порезов.
