Легкая промышленность только со стороны кажется простой. На деле ткацкие линии, красильные цеха и швейные комплексы — это среда жесткой эксплуатации. Механика здесь работает при высоких скоростях, непрерывной вибрации и, что самое страшное для любого подшипника, в плотном облаке текстильного ворса.
Инженерам в этой отрасли приходится решать взаимоисключающие задачи. Как обеспечить ресурс при тысячах циклов в минуту и при этом соблюсти требования «чистой трибологии», когда ни одна капля смазки не должна попасть на материал.
Трикотаж и проволочная кинематика: какие опорные элементы подходят
Создание промышленного трикотажа требует геометрически выверенной работы с пряжей. В кругловязальных автоматах главный рабочий «орган» — массивный игольный цилиндр. Если бы его попытались посадить на классические стальные подшипники, машина получилась бы неподъемной и огромной.
Решение нашлось в сверхбольших проволочных подшипниках (Wire-Race Bearings). В них нет массивных стальных колец. Дорожками качения служат четыре контура из закаленной проволоки, интегрированные прямо в станину. Это радикально снизило массу узла. В результате цилиндр с тысячами игл вращается абсолютно плавно, а рядом, в блоках нитеподачи, миниатюрные шарикоподшипники обеспечивают нужное натяжение нити, чтобы не нарушить структуру вывязываемых петель.
Игловодители швейных автоматов

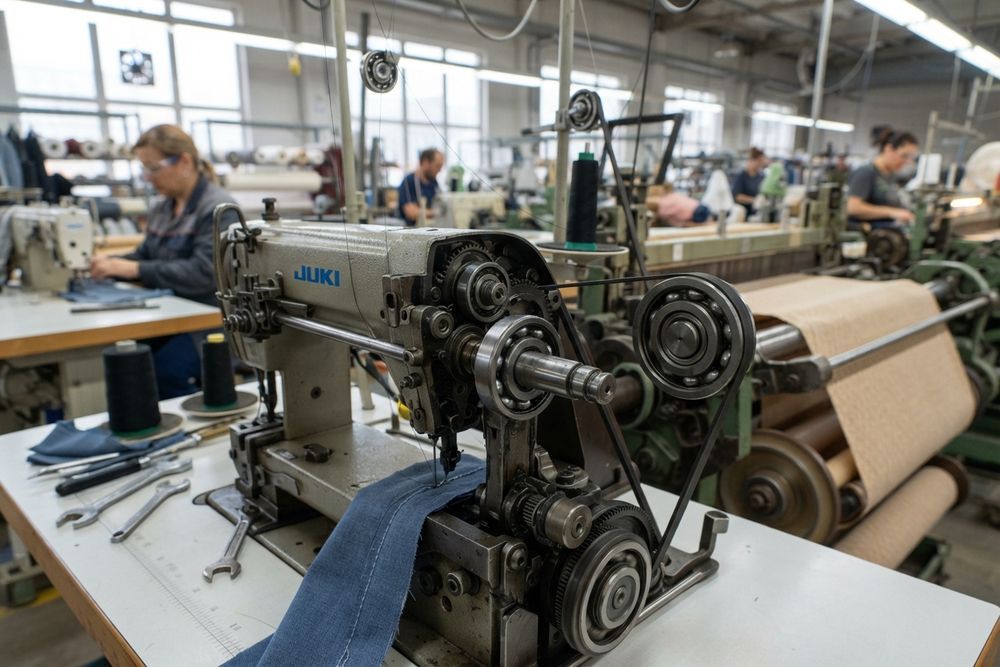

В промышленных швейных комплексах нагрузки совсем иные — инерционные. Кривошипно-шатунный механизм преобразует вращение мотора в возвратно-поступательные удары иглы, и здесь на счету каждый грамм веса. Чтобы машина могла выдавать до 8 000 стежков в минуту без разрушения тяг, инженеры применяют два технологических приема:
- Использование игольчатых подшипников без внутренних колец. Ролики шатуна перекатываются прямо по закаленному валу, что сводит радиальные габариты и массу узла к минимуму.
- Внедрение технологии Dry Head («сухая голова»). Чтобы исключить брак ткани от масляных брызг, узлы покрывают дисульфидом молибдена или тефлоном. Они работают «на сухую».
Экстремальная отделка: химия и нагрев до 250 °C
После того как полотно готово, начинаются самые жесткие для механики этапы — окраска и сушка.
В направляющих роликах красильных ванн обычная подшипниковая сталь «съедается» кислотами и паром за считанные дни. Поэтому туда ставят полимерные узлы (из материала PEEK) со стеклянными шариками. Им вообще не нужна смазка, и они абсолютно невосприимчивы к едким щелочам.
В сушильно-ширильных машинах (СШМ) проблема еще острее: ткань протягивается через печи при 200–250 °C. Любое синтетическое масло здесь закоксуется. В цепных конвейерах СШМ работают подшипники с массивными графитовыми сепараторами. При трении графит выделяет мелкодисперсную пыль, которая и служит идеальной высокотемпературной смазкой.
Борьба с резонансом в прядении и ткачестве: защита для подшипников
Формирование пряжи и прибой нити всегда сопровождаются мощной вибрацией. Веретена прядильных машин разгоняются до 25 000 об/мин. Из-за неизбежного дисбаланса бобин жестко зафиксированный подшипник рассыпался бы от резонанса. Поэтому узлы прячут в специальные стаканы с эластомерными демпферами — вал самоустанавливается и гасит вибрацию.
На тяжелых ткацких станках другая проблема: многометровые рамы прогибаются от цикличных ударов батана. Здесь спасают двухрядные сферические роликоподшипники. Их архитектура прощает перекосы вала, не позволяя роликам заклинивать.
Вопрос-ответ
Почему хлопковый ворс в цеху опаснее для подшипника, чем минеральная пыль на заводе?
Обычная пыль работает как жесткий абразив, царапая металл. А вот текстильный ворс обладает капиллярным эффектом. Наматываясь на вал вплотную к уплотнению, волокна работают как фитиль, они буквально высасывают масло из консистентной смазки. Подшипник «высыхает» изнутри за несколько недель. Для защиты применяют хитрые лабиринтные уплотнения с ворсоотбойными кольцами.
Зачем в челноках домашних швейных машин стоят втулки, а в промышленных — подшипники качения?
Все дело в терморежиме. Втулка скольжения начинает критически греться при скорости свыше 1 000 стежков в минуту. Для домашнего ремонта одежды этого хватит с запасом. Промышленный автомат делает 6 000 стежков в минуту смену за сменой. На таких режимах втулка просто расплавится. Шарикоподшипники минимизируют трение и выдерживают эти бешеные осцилляции.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
