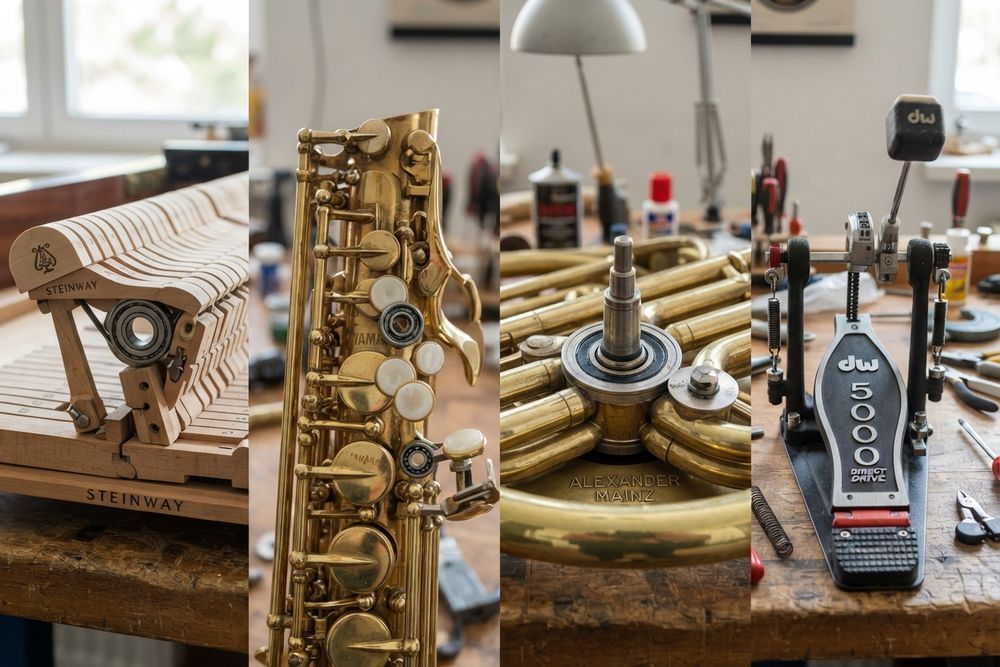

Музыкальные инструменты редко ассоциируются с суровым машиностроением. Однако для профессионального музыканта грань между топовым и посредственным инструментом кроется в качестве кинематики. Главная задача механики в этой нише — обеспечить мгновенный тактильный отклик и полностью исключить паразитные механические шумы (щелчки, лязг), которые неизбежно будут усилены акустическими резонаторами.
Радиальные подшипники в высокоскоростной механике педалей бас-барабанов
Самый механически нагруженный узел в музыкальной индустрии — это педаль для бас-барабана (в том числе двойные «карданы»). Скорость игры барабанщиков в тяжелых стилях превышает 250 ударов в минуту. Педаль должна возвращаться в исходную точку быстрее, чем нога музыканта успеет сделать следующий замах.
Для достижения такой отзывчивости в премиальных педалях используется целый комплекс радиальных узлов высоких классов точности (от ABEC-5):
- Шарнир пятки (Heel Hinge). Обеспечивает плавное опускание платформы и полностью исключает боковой люфт.
- Опоры главного вала. Принимают на себя всю ударную нагрузку. В флагманских моделях здесь ставят гибридные подшипники с керамическими шариками, они легче стали и снижают момент инерции.
- Узел возврата пружины (Spring Rocker). Миниатюрный шарикоподшипник гарантирует линейное натяжение пружины без рывков и скрипов.
Роторные клапаны и микрошарниры медных духовых инструментов
Валторны, тубы и некоторые виды оркестровых труб используют роторную систему клапанов. Когда музыкант нажимает на клавишу, линейное движение пальца превращается во вращение металлического цилиндра (ротора) внутри трубы, перенаправляя поток воздуха.
Исторически эта кинематика строилась на системе нитей. Современное инженерное решение — миниатюрные шарнирные головки (Rod Ends). Это сферические подшипники скольжения малого диаметра, работающие как суставной хрящ.
Эволюция тяги роторных клапанов
Главное требование к таким шарнирам — полный натяг. Если в тяге появится микролюфт хотя бы в десятую долю миллиметра, при быстрой игре инструмент начнет издавать металлический лязг, портящий студийную запись.
|
Характеристика
|
Традиционная тяга (нити)
|
Современная тяга (Rod Ends)
|
|
Точность отклика
|
Средняя (нить растягивается от влаги)
|
Абсолютная (жесткая металлическая сцепка)
|
|
Устойчивость к износу
|
Низкая (требует частой замены)
|
Высокая (работает десятилетиями)
|
|
Акустический шум
|
Отсутствует
|
Отсутствует (благодаря тефлоновым вставкам)
|
Упорная механика против статического веса концертных роялей
Полноразмерный концертный рояль весит около 500 килограммов. При этом инструмент нужно регулярно перемещать по сцене, не повреждая дорогой паркет и соблюдая идеальную тишину.
Если в барабанах важна скорость, то здесь главная проблема — статический вес. Инструмент опирается на три массивных колеса (кастера). Чтобы полутонный рояль можно было плавно повернуть вокруг своей оси усилиями одного настройщика, в основаниях кастеров устанавливаются упорные шарикоподшипники. Они принимают на себя всю вертикальную нагрузку и щедро закладываются вязкой графитовой смазкой, чтобы исключить малейший скрип металла при маневрировании.
Вопрос-ответ
Почему в клавишных механизмах (экшнах) роялей не используют миниатюрные шарикоподшипники для легкости хода?
Причина в акустической изоляции. Механизм рояля состоит из тысяч мелких деревянных деталей. Если соединить их стальными подшипниками, любая вибрация металла передастся на резонансную деку, и инструмент будет гудеть. Поэтому веками оси в пианино вращаются в крошечных втулках скольжения из натурального сукна (кашемира). Ткань дает абсолютную бесшумность и нужное демпфирующее трение.
Зачем на упаковках барабанных педалей пишут класс точности подшипников (ABEC 7), если педаль не делает и пары полных оборотов?
Это отчасти маркетинг, но он опирается на реальную физику. Класс ABEC регламентирует допуски биения при высоких оборотах, что для педали не критично. Однако высокий класс точности означает идеальную геометрию шариков и глубокую полировку дорожек качения. Именно эта гладкость металла дает барабанщику ощущение «воздушного», тактильно прозрачного хода без микрошероховатостей.
Нужно ли смазывать мини-шарниры на тягах духовых инструментов?
В современных профессиональных инструментах шарнирные головки имеют внутреннюю вставку из политетрафторэтилена (тефлона). Они работают по принципу самосмазывания. Заливать туда масло вредно — оно соберет микропыль, которая сотрет тефлоновый слой. В узле появится паразитный люфт, а следом — стук.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
