Правила применения подшипников в рекламных конструкциях

Динамические рекламные установки работают на улице круглый год. В отличие от заводских станков, скрытых в чистых цехах, механика билбордов, призматронов и скроллеров монтируется прямо в зоне воздействия городской среды. Узлы вращения постоянно принимают на себя дорожную пыль, влагу и мощные ветровые порывы. От качества кинематики здесь напрямую зависит рентабельность установки: заклинивший механизм означает порванное полотно, простой конструкции и штрафы от рекламодателей за срыв показов.

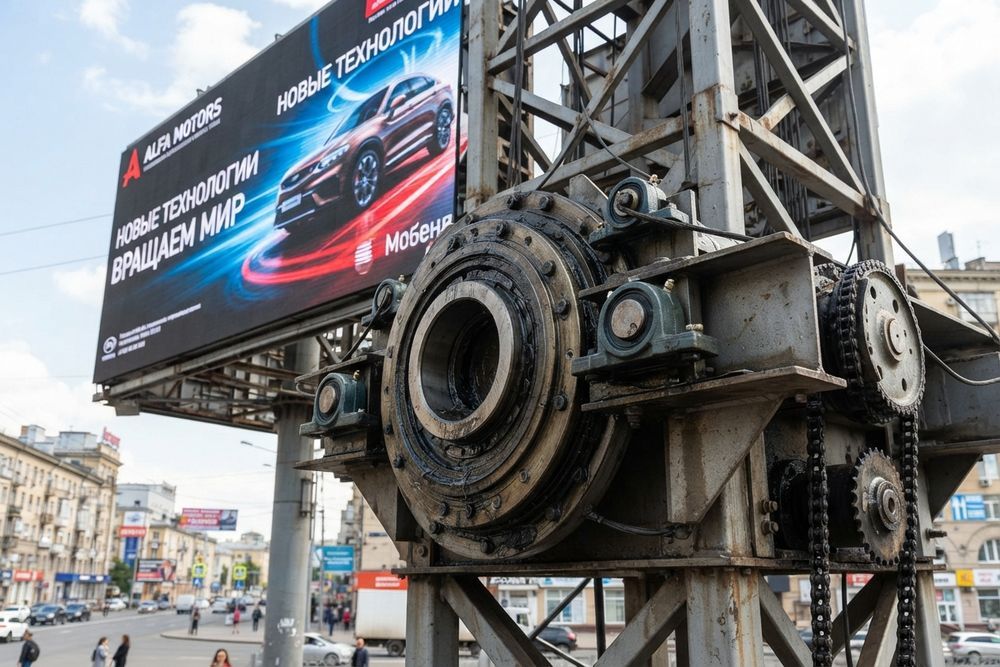

Опорно-поворотные устройства крышных установок и суперсайтов

Крупногабаритные вращающиеся стелы и экраны имеют огромную площадь поверхности. При сильном ветре конструкция работает как парус, создавая изгибающую нагрузку на опорный столб. Использование классических радиальных или упорных шарикоподшипников в таких условиях недопустимо, их обоймы быстро деформируются от несимметричного давления.

В тяжелых рекламных конструкциях инженеры применяют опорно-поворотные устройства (ОПУ). Это специализированные крупногабаритные узлы, часто оснащенные перекрестными роликами. ОПУ способны одновременно воспринимать радиальные, осевые и опрокидывающие нагрузки. Наружное или внутреннее кольцо такого подшипника часто имеет нарезанный зубчатый венец. Это позволяет напрямую подключить приводную шестерню мотор-редуктора и плавно вращать многотонный щит.

Механика роллерных дисплеев и скроллеров

В сити-форматах и скроллерах главная задача — синхронно перематывать длинное бумажное или полимерное полотно между двумя валами. Шаговые двигатели должны поддерживать строгое натяжение плаката, чтобы он не провисал и не рвался. Основные элементы для использования в этих установках:

• Радиальные шарикоподшипники закрытого типа. Устанавливаются в торцах намоточных валов. Они обеспечивают минимальное стартовое сопротивление, позволяя моторам работать без перегрузок.
• Контактные уплотнения (2RS). Встроенные резинометаллические сальники критически важны для защиты дорожек качения. Они отсекают мелкодисперсную дорожную пыль и влагу, которая проникает внутрь короба во время дождя.

Для установок формата «тривижн» (призматроны) подход иной. Алюминиевые трехгранные призмы опираются на легкие упорные шарикоподшипники. А вот в качестве верхних направляющих стальные узлы почти не используют, заменяя их полимерными втулками скольжения. Инженерный пластик (например, полиацеталь) не подвержен коррозии и обладает эффектом самосмазывания, что снижает общую стоимость обслуживания щита.

Применение опорных узлов в динамической рекламе

Температурные режимы и выбор смазочных материалов

Специфика уличной рекламы требует особого внимания к трибологии. Закрытый металлический короб сити-формата работает как термокамера. Летом на прямом солнце температура внутри может достигать +60°C. Дешевая базовая смазка при таком нагреве разжижается и вытекает из подшипника, оставляя металл работать насухую.

Зимой возникает обратная проблема: при падении температуры ниже -20°C стандартный минеральный лубрикант парафинизируется. Смазка превращается в твердое мыло, вал стопорится, и приводной двигатель разрывает натянутый плакат. Для стабильной работы операторы наружной рекламы заказывают подшипники с синтетическими лубрикантами на основе полиальфаолефинов (ПАО), которые сохраняют рабочую вязкость в диапазоне от -40°C до +120°C.

Вопрос-ответ

Почему скроллеры часто начинают рвать рекламные плакаты в зимний период?

Причина в загустевании минеральной смазки в подшипниках опорных валов. Возникает неравномерное сопротивление качению, нарушается синхронизация вращения верхнего и нижнего мотора, и автоматика перетягивает, а затем разрывает бумажное полотно.

Зачем в направляющих призматронов используют пластик вместо стальных шарикоподшипников?

Алюминиевые призмы имеют малый вес, поэтому установка стальных подшипников технически избыточна. Полимерные втулки не ржавеют под дождем, не скрипят и не требуют нанесения консистентной смазки, к которой прилипает уличная грязь.

Как защитить кинематику крышной установки от разрушения при ураганном ветре?

Помимо установки мощного опорно-поворотного устройства, в кинематическую схему привода интегрируют электромагнитный тормоз. При получении штормового предупреждения автоматика жестко фиксирует вал редуктора, снимая динамическую разрушительную нагрузку с зубьев подшипника.

Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
