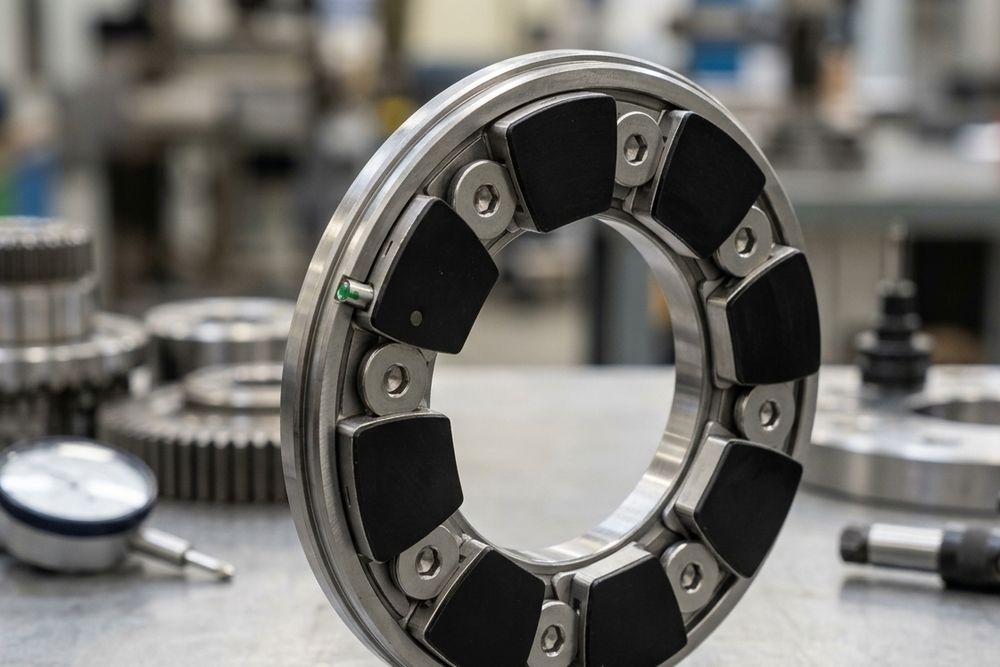

Сегментные (колодочные) подшипники скольжения — это специализированные узлы трения, рабочая поверхность которых разделена на несколько независимых элементов (колодок). Они относятся к классу гидродинамических виброустойчивых опор и применяются для надежной фиксации быстроходных роторов.
Конструктивные особенности
Главное отличие сегментных опор заключается в разделении сплошного вкладыша на три и более сектора. Каждый такой сектор (сегмент) имеет собственную точку опоры и способен совершать микроперемещения относительно шейки вала. Подобная кинематика позволяет каждой колодке формировать независимый гидродинамический масляный клин.
Благодаря способности к самоустановке, сегменты автоматически компенсируют перекосы вала и тепловые деформации. Это техническое решение полностью исключает возникновение масляных вихрей (низкочастотной вибрации), которые неизбежно разрушают обычные цилиндрические вкладыши при высоких оборотах.
Согласно ГОСТ ISO 4378-1-2001, рабочие поверхности сегментов заливают антифрикционными сплавами. Для тяжелонагруженных турбин чаще всего применяют высокооловянные баббиты марок Б83 или Б83С. Они обеспечивают превосходную совместимость и надежно защищают ротор от задиров в моменты пуска и останова.
Классификация сегментных подшипников по конструкции
Конструктивное исполнение узла зависит от направления воспринимаемых сил и способа фиксации колодок. Базовые типы сегментных подшипников делятся на опорные (радиальные), упорные (осевые) и комбинированные модели.
|
Тип конструкции
|
Способ опирания сегментов
|
Назначение и особенности
|
|
Опорные (радиальные) с качающимися колодками
|
Точечный (сферический) или линейный (цилиндрический) контакт с корпусом.
|
Воспринимают строго радиальные нагрузки. Обеспечивают максимальную виброустойчивость высокоскоростных паровых турбин и компрессоров.
|
|
Упорные (подпятники Мичелла / Кингсбери)
|
Опора на балансирную систему, упругое основание или тарельчатые пружины.
|
Размещаются на торцевых гребнях вала. Выдерживают колоссальные осевые давления (например, вес ротора гидрогенератора) при минимальных потерях на трение.
|
|
Опорно-упорные (комбинированные)
|
Объединяют радиальные колодки и торцевые упорные сегменты в едином корпусе.
|
Комплексная фиксация вала от смещений во всех плоскостях. Применяются в условиях жестких ограничений по габаритам станины.
|
Дополнительно подшипники классифицируют по способу подвода смазочного материала. Выделяют конструкции с затопленным картером (работают в масляной ванне) и системы с направленным впрыском (масло подается через сопла напрямую к передней кромке каждой колодки). Направленная смазка эффективно снижает потери мощности на гидравлическое сопротивление в сверхскоростных агрегатах.
Сферы применения
Сегментные опоры технически незаменимы там, где классические втулочные подшипники теряют несущую способность из-за критических окружных скоростей или гигантских осевых усилий. Их использование гарантирует безопасную эксплуатацию роторного оборудования экстремальной мощности.
Ключевые отрасли промышленного применения:
- Энергетика: мощные паровые и газовые турбины, турбогенераторы тепловых и атомных электростанций.
- Гидроэнергетика: направляющие подшипники и подпятники тяжелых гидрогенераторов.
- Нефтехимия: магистральные нефтяные насосы и высокооборотные центробежные нагнетатели технологического газа.
- Судостроение: упорные линии гребных валов крупнотоннажных судов (ледоколов, танкеров).
При точном соблюдении монтажных зазоров и использовании качественных турбинных масел, наработка сегментного узла до капитального ремонта легко превышает 50 000 часов.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
Вопросы и ответы
- Зачем сегментам нужно свободное качание?
- Возможность микроперемещений позволяет каждой колодке автоматически принимать оптимальный угол наклона к шейке вала. Это создает идеальный масляный клин независимо от режима работы агрегата и случайных колебаний нагрузки.
- Что такое подпятник Мичелла?
- Это классический сегментный упорный подшипник, изобретенный инженером Энтони Мичеллом. В его конструкции колодки опираются на шарниры, что позволяет им наклоняться и нести осевые нагрузки, в десятки раз превышающие возможности плоских колец скольжения.
- Как регулируют масляный зазор в сегментной опоре?
- Зазор настраивают путем изменения толщины дистанционных прокладок под опорными элементами колодок, либо с помощью регулировочных винтов со сферической головкой, расположенных в корпусе подшипника.
- Какой сплав лучше всего подходит для заливки сегментов?
- В машинах с высокими скоростями скольжения оптимальным считается оловянный баббит (Б83). Он отлично удерживает смазку, мягко поглощает твердые микрочастицы и минимизирует износ шейки ротора при полусухом трении во время пуска.
