Автомобильные подшипники визуально схожи с базовыми общепромышленными сериями, однако проектируются для работы в иных динамических условиях. Если промышленный электродвигатель работает с предсказуемой нагрузкой в сухом цехе, то автомобильный узел постоянно подвергается жестким вибрациям, ударным нагрузкам от дорожного полотна, перепадам температур и воздействию агрессивных реагентов.
Можно обозначить ключевые узлы автомобиля, требующие специализированных опор вращения. Подробный разбор каждого вида будет представлен в отдельных материалах.
Основные зоны применения
Динамика движущегося автомобиля требует разделения подшипников на несколько функциональных групп, каждая из которых решает свои специфические задачи:
|
Узел автомобиля
|
Характер нагрузок
|
Специфика применяемых подшипников
|
|
Ступицы колес
|
Комбинированные: статичный вес автомобиля (радиальная) плюс мощные боковые силы при маневрировании (осевая).
|
Эволюционировали от простых конических роликоподшипников до ступичных модулей (HUB-узлов) с крепежными фланцами.
|
|
Трансмиссия (КПП, редукторы)
|
Высокие скорости вращения, жесткие изгибающие моменты на валах, работа в горячем трансмиссионном масле с металлической взвесью.
|
Применяются шариковые, цилиндрические и игольчатые опоры с оптимизированной внутренней геометрией для снижения шума шестерен.
|
|
Навесное оборудование двигателя
|
Экстремальные обороты (генератор), постоянный нагрев, вибрации от коленчатого вала.
|
Используются закрытые радиальные узлы со специальной высокотемпературной смазкой. Сюда же относятся ролики ремней ГРМ и подшипники муфты кондиционера.
|
|
Подвеска и рулевое управление
|
Качательные движения с малыми амплитудами (без полноценного вращения), но колоссальные ударные нагрузки.
|
Упорные подшипники амортизационных стоек (часто в полимерных корпусах) и миниатюрные подшипники рулевой колонки.
|
|
Система сцепления
|
Кратковременные, но мощные осевые нагрузки в момент выжима педали.
|
Выжимные подшипники (радиально-упорные), конструктивно объединенные с муфтой или гидравлическим рабочим цилиндром.
|
Главные требования к опорных узлам для автомобилей
Ключевое отличие современного автомобильного подшипника от промышленного — глубокая интеграция в сопряженные детали.
Инженеры автоконцернов идут по двум параллельным путям:

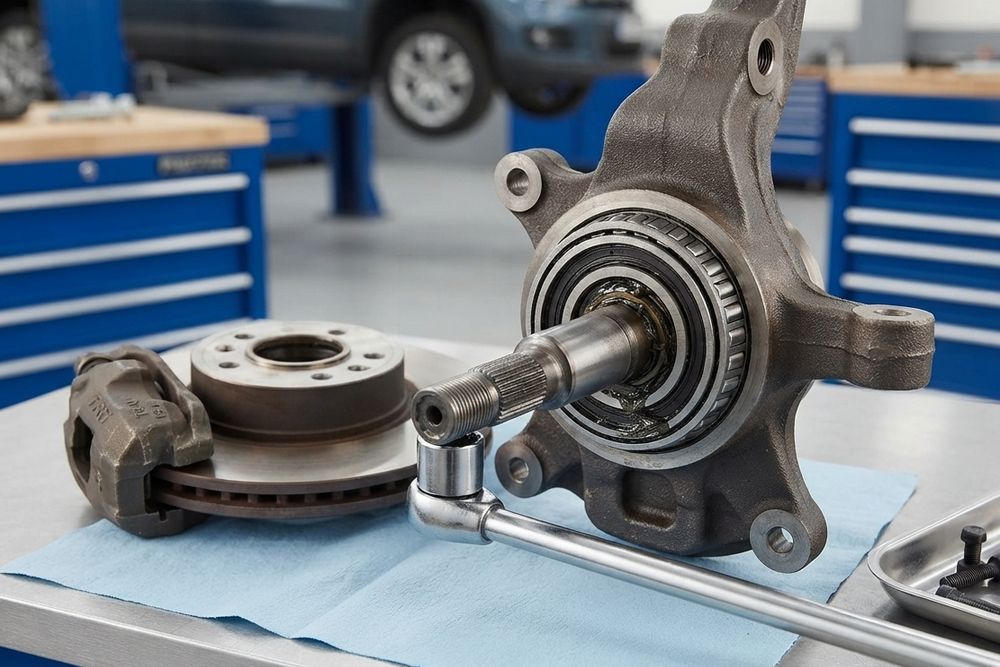

- Модульность. Отказ от отдельных подшипников, которые нужно запрессовывать в поворотные кулаки. Современный ступичный узел — это готовый модуль, наружное кольцо которого одновременно является фланцем для крепления к подвеске, а внутреннее — фланцем для тормозного диска и колеса. Это исключает ошибки механиков при монтаже.
- Мехатроника. Интеграция в уплотнение подшипника магнитных энкодеров (импульсных колец). Активные датчики считывают эти кольца и передают точные данные о скорости вращения каждого колеса в электронные блоки управления системами ABS и ESP.
FAQ
Можно ли установить в автомобиль общепромышленный подшипник совпадающего размера?
Как правило, нет. Даже если геометрические размеры полностью совпадают, автомобильный подшипник генератора или муфты кондиционера имеет другой класс радиального зазора (чаще всего — с увеличенным зазором С3) и заполнен специфической высокотемпературной смазкой. Обычный промышленный подшипник в подкапотном пространстве быстро перегреется и заклинит.
Почему большинство автомобильных подшипников делают необслуживаемыми?
Это требование надежности. Узел проектируется так, чтобы ресурс заложенной на заводе смазки равнялся ресурсу самого металла. Качественные контактные уплотнения не дают смазке вытечь, а воде и грязи — попасть внутрь. Попытка вскрыть защитное уплотнение (например, резинометаллическую шайбу 2RS), чтобы «добавить смазки», практически всегда приводит к необратимому нарушению герметичности и ускоренной гибели узла от попадания дорожного абразива.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
