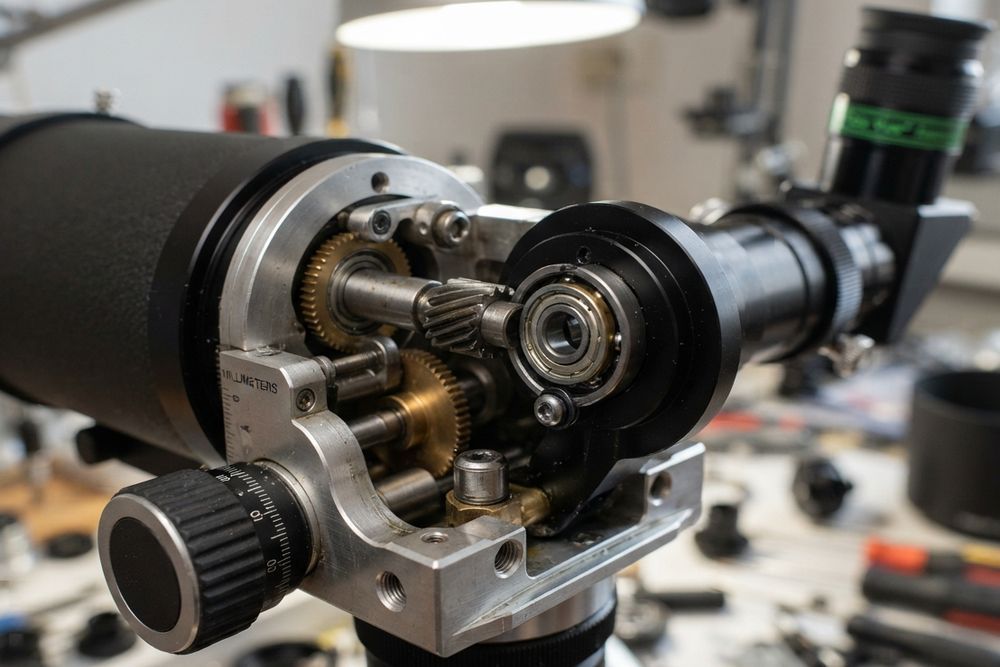

Оптические приборы — «территория» экстремальных допусков. Механика здесь не имеет права на ошибку. Малейший радиальный люфт, микровибрация или неравномерность хода приведут к потере фокуса, смещению лазерного луча или «замыливанию» кадра. Ключевые инженерные вызовы в этой отрасли — устранение эффекта «прерывистого скольжения» (stick-slip), блокировка паразитной засветки от стальных деталей и предотвращение газовыделения смазочных материалов, способного необратимо замутнить оптический тракт.
Объективы и кинооптика: особенности подшипников для этого оборудования
Внутреннее пространство теле- или кинообъектива жестко ограничено. Через центр должен беспрепятственно проходить световой поток, поэтому для размещения механики остается лишь узкое кольцо у внутреннего края тубуса.
Основные виды элементов и особенности использования:
- Тонкостенные шарикоподшипники. В механизмах трансфокации (зума) и фокусировки применяются радиальные узлы ультратонких серий (регламентируются ГОСТ 10058-90). При внутреннем диаметре в 50–100 мм толщина их колец и размер шариков могут составлять всего 2–3 мм.
- Химическое чернение. Блестящие стальные кольца стандартного подшипника работают как зеркала, создавая паразитную засветку (блики) и снижая контрастность кадра. В премиальной оптике сепараторы и открытые части обойм подвергаются глубокому воронению, чтобы поглощать до 99% отраженных фотонов.
- Демпфирующая трибология. Плавный, тактильно вязкий ход колец ручной фокусировки создается не механикой, а специализированными демпферными смазками с экстремально высокой вязкостью. Они обеспечивают гидродинамическое сопротивление, которое гасит микротремор рук оператора и позволяет наводить резкость с микронной точностью.
Подшипники для тяжелой оптики
Наведение массивных труб телескопов или камер БПЛА требует компенсации опрокидывающих моментов и гашения жестких вибраций носителя.
Какие подшипники допустимы в тяжелой оптике:
- Перекрестно-роликовые подшипники (Cross-Roller Bearings). В монтировках телескопов применяются узлы, где цилиндрические ролики перекрещиваются под углом 90° друг к другу. Один такой подшипник с жестким заводским преднатягом заменяет два классических. Он одновременно воспринимает радиальные, двусторонние осевые и мощные моментные нагрузки, делая монтировку компактной и монолитной.
- Гибридные дуплексы в подвесах. В гиростабилизированных оптических станциях вертолетов и спутников применяются радиально-упорные подшипники с керамическими шариками. Они компенсируют высокочастотные вибрации фюзеляжа, гарантируя удержание лазерного целеуказателя точно на объекте.
Адаптивная оптика: упругие шарниры и нанопозиционирование
Самый передовой рубеж отрасли — интерферометрия и системы адаптивной оптики. Тут геометрия зеркал телескопа непрерывно подстраивается под атмосферные искажения.
Для этого направления подходят:
- Упругие шарниры (Flexure Bearings). В нанопозиционерах полностью отказались от тел качения. Движение происходит исключительно за счет микроскопической упругой деформации самого материала направляющей (инвара или титана). Отсутствие трения гарантирует абсолютный ноль люфта, нулевой износ и нанометровую точность шага.
- Аэростатические подшипники. В эталонных установках (например, в машинах фотолитографии для производства чипов) предметный столик с линзами скользит на воздушной подушке. Физический контакт металла о металл отсутствует, что позволяет смещать оптику без малейших резонансов.
Вопрос-ответ
Чем опасно использование обычных смазок в оптических приборах, если они не работают в вакууме?
Даже при атмосферном давлении внутри закрытого корпуса объектива возникают перепады температур (например, при нагреве от матриц камер или на солнце). Обычная углеводородная смазка начинает выделять микроскопические летучие фракции. Этот пар оседает на холодных линзах, полимеризуется и работает как диффузор, стекло мутнеет, свет рассеивается. Удалить эту пленку без полной разборки склеек невозможно. Поэтому в оптике применяют инертные фторированные лубриканты (PFPE), которые не «фонят» парами даже при сильном нагреве.
Зачем в кинообъективах используют тонкостенные подшипники, если можно сделать детали корпуса в виде простых направляющих скольжения?
В дешевой массовой фототехнике именно так и поступают, используют пластиковые втулки по алюминиевым направляющим. Но коэффициенты температурного расширения у полимеров и металлов разные. При выходе из теплой студии на мороз пластик сожмется быстрее алюминия: кольцо зума неминуемо «закусит», либо появится люфт. Тонкостенные подшипники качения из высоколегированной стали нивелируют эти деформации, гарантируя абсолютно одинаковое усилие фокусировки как при +40 °C, так и при -20 °C.
Почему в экваториальных монтировках телескопов чаще ставят перекрестно-роликовые подшипники, а не пару классических конических?
Ответ кроется в габаритах и резонансе. Два конических роликоподшипника требуют разнесения на длинном валу для создания рычага сопротивления опрокидыванию. Из-за этого корпус монтировки получается длинным, вытянутым и склонным к дрожанию от ветра. Один перекрестно-роликовый узел берет на себя все нагрузки в единой плоскости. Монтировка становится короткой («плоской»), а частота ее собственных колебаний смещается в безопасную зону, что критически важно для резкости при длительных выдержках в астрофотографии.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
