Подшипники коробок переключения передач (КПП, АКПП, Робот)

Подшипники коробок переключения передач — это опорные узлы трансмиссии, которые в зависимости от архитектуры агрегата относятся к классам радиальных и радиально-упорных шарикоподшипников, а также цилиндрических, конических и игольчатых роликоподшипников. Их базовая задача заключается в жестком позиционировании валов внутри картера и восприятии реактивных сил, возникающих в зубчатых зацеплениях при передаче крутящего момента от двигателя к ведущим колесам.

Конструктивные особенности

Трансмиссия автомобиля работает в условиях непрерывного изменения векторов сил. Зубчатые зацепления косозубых шестерен генерируют высочайшие радиальные нагрузки, изгибающие валы, а также мощные осевые силы, стремящиеся вытолкнуть валы из посадочных мест. Опорные подшипники обязаны компенсировать эту комбинированную нагрузку. При этом они сохраняют абсолютную параллельность осей для идеального пятна контакта зубьев.

Внутри картера детали работают в тяжелой трибологической среде. Трансмиссионное масло (MTF или ATF) со временем насыщается микроскопическими частицами металла от естественного износа синхронизаторов и фрикционной пудрой. Для защиты беговых дорожек от этого абразива производители применяют глубокую цементацию и карбонитрирование стали. Данная термохимическая обработка повышает поверхностную твердость колец до 60–64 HRC, надежно предотвращая усталостное выкрашивание металла (питтинг).

Дополнительной сложностью является температурный режим. Картер коробки передач нагревается неравномерно, а алюминиевый корпус расширяется сильнее стальных валов. Для компенсации тепловых зазоров один конец вала всегда фиксируется радиально-упорным подшипником, а второй опирается на плавающий радиальный узел, допускающий микроскопическое продольное смещение.

Виды

Разнообразие кинематических схем внутри картера требует применения подшипников с разной геометрией тел качения, изготавливаемых по строгим государственным и международным стандартам:

Сферы применения

Сфера применения определяется видом подшипника и условиям эксплуатации.

Механические трансмиссии (МКПП): в классической механике подшипники качения выступают главными опорными точками многовальной конструкции. Усталостный износ этих узлов немедленно проявляется в виде трансмиссионного гула под нагрузкой. Из-за перекоса осей затрудняется работа синхронизаторов, что приводит к хрусту при переключении передач или самопроизвольному выбиванию скорости.

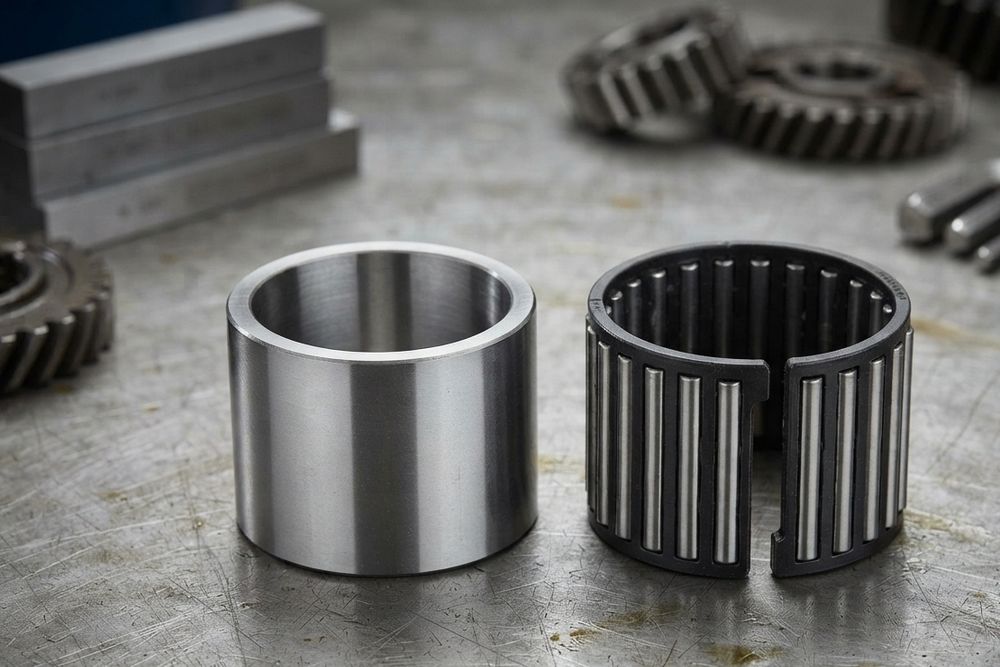

Гидромеханические автоматы (АКПП): планетарные механизмы классических гидротрансформаторных коробок требуют интеграции десятков компактных внутренних шарниров. В этих агрегатах массово используются игольчатые подшипники сателлитов и плоские упорные роликоподшипники. Они разделяют вращающиеся с огромной скоростью тяжелые стальные барабаны, блокировочные муфты и пакеты фрикционов, экономя каждый миллиметр осевого пространства.

Преселективные роботы (DSG/DCT): роботизированные коробки с двумя сцеплениями объединяют в себе два независимых первичных вала, вложенных друг в друга. Такая кинематика требует применения высокоточных игольчатых подшипников между внутренним (сплошным) и наружным (полым) валами. Данные узлы испытывают критические вибрационные нагрузки и крайне чувствительны к чистоте трансмиссионного масла.

Бесступенчатые вариаторы (CVT): подшипники ведущего и ведомого конусов подвергаются статическим и динамическим осевым силам от гидравлического цилиндра, сжимающего стальной толкающий ремень. Для компенсации этих векторов применяются специализированные массивные роликоподшипники, защищенные от деформации при резких перепадах давления в гидросистеме.

FAQ-блок

Почему при износе подшипника первичного вала МКПП шум исчезает при нажатии на сцепление?

При выжиме педали сцепления первичный вал механически отсоединяется от работающего двигателя и полностью останавливается. Кинетическая нагрузка с опорного узла снимается, поэтому гул от поврежденных беговых дорожек мгновенно стихает.

Можно ли устанавливать подшипники с закрытыми уплотнениями (RS) внутрь картера?

Да, инженеры часто применяют закрытые подшипники на определенных валах МКПП. Это делается для изоляции тел качения от трансмиссионного масла, в котором присутствует абразивная стальная пыль от износа шестерен.

Чем грозит неправильная регулировка преднатяга конических подшипников дифференциала?

Избыточный преднатяг вызовет сильный перегрев узла и разрушение роликов из-за разрыва масляной пленки. Недостаточный преднатяг приведет к осевому люфту, смещению расчетного пятна контакта главной передачи и быстрому выходу зубьев из строя вследствие износа.

Можно ли определить износ подшипников дифференциала на слух?

Изношенные опоры дифференциала издают характерный низкочастотный гул (похожий на гул ступицы), который нарастает пропорционально скорости автомобиля. В отличие от подшипников первичного вала, этот звук не зависит от включенной передачи и не исчезает при выжиме сцепления в движении.
