В пищевых реакторах, вакуумных камерах и высокотемпературных печах использование жидких или пластичных смазок технологически недопустимо. Масло закипает, испаряется на морозе или загрязняет конечный продукт. В таких жестких условиях обычно полностью отказываются от внешней гидравлической поддержки и переходят на подшипники скольжения сухого трения.
Что происходит в зазоре без масляного клина
В классической механике трение металла о металл «насухо» вызывает моментальный перегрев и заклинивание. В бессмазочных опорах эта проблема решается за счет эффекта направленного переноса материала.
При вращении цапфы микроскопические частицы антифрикционного вкладыша стираются и налипают на сталь вала. На поверхности металла образуется тончайшая твердосмазочная пленка. Именно она разделяет сопряженные детали, принимая на себя рабочую нагрузку и снижая коэффициент сопротивления.
Рабочий ресурс такого узла жестко лимитирован тепловыделением. Он рассчитывается через PV-фактор (произведение удельного давления на скорость скольжения). Превышение расчетного PV-фактора ведет к тому, что тепло не успевает отводиться от узла, вызывая лавинообразное разрушение вкладыша.

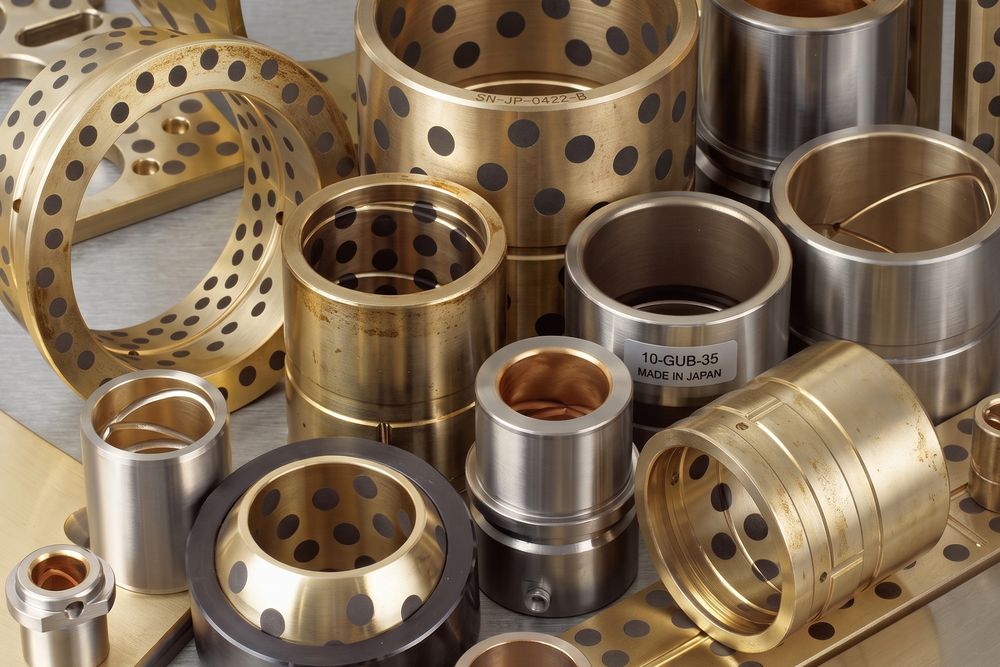

Тефлон, графит и керамика: из чего делают самосмазывающиеся втулки
Поскольку втулка сама выступает источником смазки, к ее химическому составу предъявляются строгие требования. Производители выпускают три основных класса материалов под разные промышленные среды:
- Фторопластовые (тефлоновые). Политетрафторэтилен (ПТФЭ) обладает самым низким коэффициентом трения среди полимеров. Он химически инертен и допущен к контакту с пищей. Главный недостаток чистого тефлона — хладотекучесть (смятие под нагрузкой). Поэтому его напекают микронным слоем на жесткую стальную основу или армируют бронзовой сеткой.
- Графитовые и медно-графитовые. Углеродные материалы не плавятся и сохраняют антифрикционные свойства при температурах свыше 500 °C. Для повышения механической прочности графитовый порошок спекают с медью.
- Керамические. Изготавливаются из карбида кремния или диоксида циркония. Отличаются экстремальной твердостью и абсолютной стойкостью к агрессивным кислотам. Требуют прецизионной шлифовки и идеальной соосности вала из-за нулевой упругости.
Где устанавливают такие подшипники (и какие среды они выдерживают)
Опоры сухого трения — это специализированное решение для сред, где отказывают традиционные агрегаты. Они не предназначены для высоких оборотов шпинделя, но стабильно работают в агрессивных условиях.
Графитовые втулки интегрируют в конвейеры металлургических печей и покрасочные камеры. В этих горячих зонах любое жидкое масло мгновенно выгорает, оставляя твердый коксовый нагар, блокирующий вращение вала.
Тефлоновые композиты используют в фармацевтических смесителях, оборудовании текстильной промышленности и шлюзах космических аппаратов. Керамику ставят в погружные химические насосы для перекачки щелочей, где химическая инертность важнее несущей способности.
Вопросы и ответы
Можно ли добавить немного масла для снижения износа графитовой втулки?
Делать это строго запрещено. Жидкое масло смешается с продуктами износа графита и образует густую абразивную пасту, которая быстро расточит стальной вал и уничтожит узел.
Выдерживают ли графитовые подшипники ударные нагрузки?
Нет. Структура спеченного графита крайне хрупкая. При пульсирующих или ударных нагрузках вкладыш не деформируется, а сразу раскалывается на куски. Для зон с сильной вибрацией применяют композиты на стальной подложке.
Почему керамические подшипники так сложно монтировать?
Керамика обладает нулевой способностью к пластической деформации. Любой перекос посадочного места даже на доли градуса вызовет кромочное напряжение и моментальное разрушение (треск) втулки при запуске.
Что будет с тефлоновым слоем при превышении температуры?
Рабочий предел ПТФЭ ограничен 250-260 °C. При дальнейшем нагреве полимер начинает плавиться и выделять токсичные фтористые соединения, полностью теряя несущую способность и блокируя вал.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
