Шариковые подшипники качения: классификация, конструкция и применение

Шариковый подшипник качения — это механический опорный узел, в котором в качестве элементов, передающих нагрузку и обеспечивающих вращение, используются сферические тела. Деталь относится к классу стандартизированных опор вращения с точечным контактом. Общие технические условия для подшипников регламентируются стандартом ГОСТ 520-2011.

Конструктивные особенности

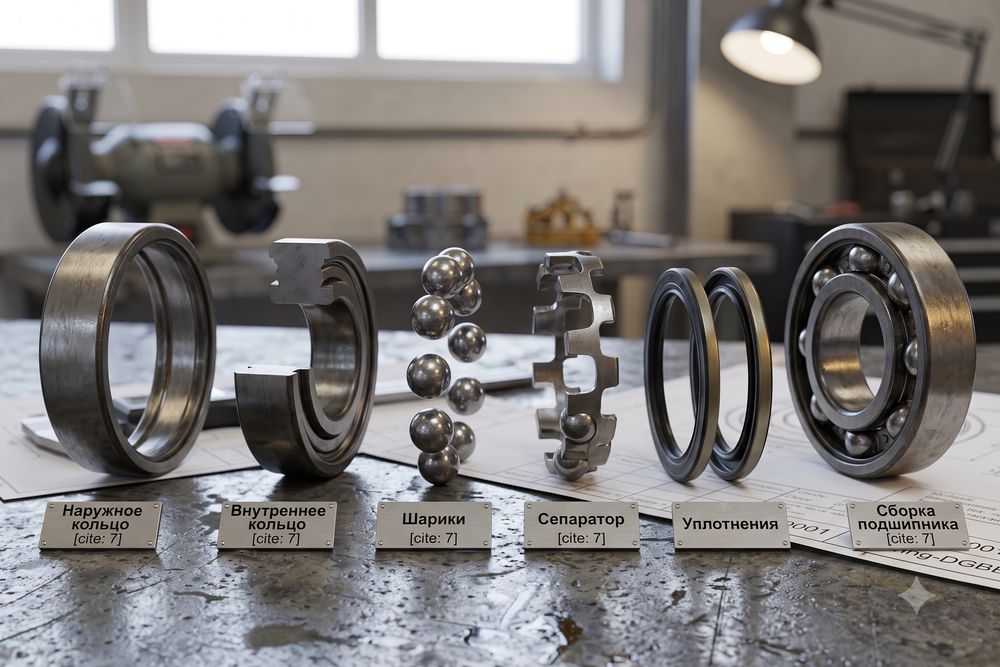

Базовая конструкция шарикового узла включает наружное и внутреннее кольца, тела качения сферической формы и сепаратор. На рабочих поверхностях колец выполнены специальные желоба (беговые дорожки). Их профиль немного превышает радиус самих шариков, что обеспечивает точечный контакт и минимизирует сопротивление качению.

Сепаратор выполняет функцию пространственного разделителя, фиксируя элементы качения на равном угловом расстоянии друг от друга. Это исключает взаимное трение шариков и гарантирует равномерное распределение нагрузки по всей окружности дорожки.

От материала сепаратора зависят скоростные и акустические параметры:

• Штампованная сталь. Базовое решение для узлов общего назначения со стандартными температурными режимами.
• Массивная латунь или бронза. Применяется для компенсации высоких вибраций и центробежных сил в тяжелонагруженных механизмах.
• Полиамид. Обеспечивает существенное снижение массы узла и уровня акустического шума при работе на высоких оборотах.

Для обеспечения заданного ресурса кольца и шарики производятся из высокоуглеродистых легированных сталей (например, ШХ15 или 100Cr6 по ISO). После термической обработки твердость рабочих поверхностей достигает 60-65 HRC. Соблюдение температурного режима при закалке критически важно для предотвращения преждевременного разрушения металла.

Виды шариковых подшипников

Номенклатура шариковых опор классифицируется в зависимости от вектора воспринимаемой нагрузки и конструктивного исполнения.

Разделение по типам позволяет точно подобрать оптимальное решение для конкретных кинематических схем.

По направлению нагрузки

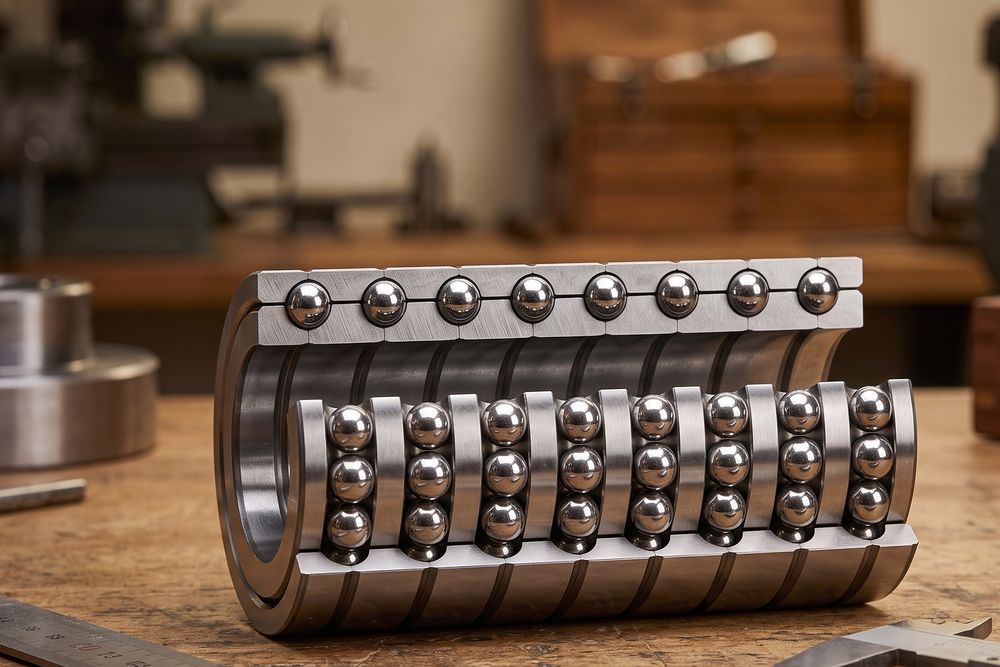

По числу рядов тел качения

Количество рядов сферических элементов напрямую влияет на грузоподъемность и габариты узла:

• Однорядные. Обладают наименьшим сопротивлением вращению и применяются в подавляющем большинстве стандартных механизмов.
• Двухрядные. Устанавливаются там, где требуется повышенная жесткость опоры при строго ограниченном радиальном габарите.
• Двухрядные сферические. Являются самоустанавливающимися и способны компенсировать технологические перекосы вала при монтаже.

По типу защиты

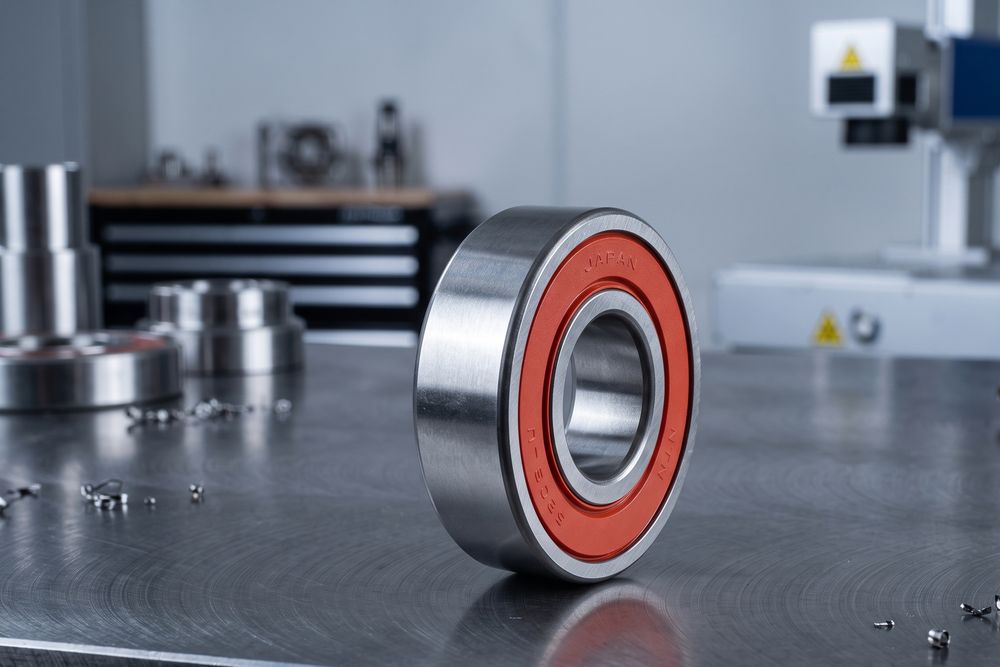

Изделия выпускаются в открытом и закрытом исполнениях. Открытые узлы требуют регулярного подвода смазочного материала. Закрытые модификации комплектуются защитными металлическими шайбами (ZZ) или резинометаллическими уплотнениями (2RS).

Закрытые опоры заправляются пластичной смазкой на заводе-изготовителе на весь расчетный жизненный цикл.

Классы точности

Требования к геометрической точности деталей регламентируются стандартом ГОСТ 520-2011. Для шариковых опор предусмотрены классы: 8, 7, 0, 6, 5, 4, 2, Т (в порядке повышения точности). Чем выше класс, тем строже допуски на биение колец и меньше вибраций при работе. Выбор класса напрямую зависит от требований к кинематике узла.

Внутренние зазоры

Для нормального функционирования подшипника необходим тепловой радиальный зазор. Он компенсирует линейное расширение стали при нагреве во время работы. Правильно подобранный зазор (например, увеличенный С3) предотвращает заклинивание тел качения в условиях повышенных эксплуатационных температур.

Сферы применения

Шариковые подшипники являются самым распространенным типом опор качения в машиностроении. Их главная техническая ценность заключается в способности обеспечивать высокие скорости вращения при минимальных потерях на трение.

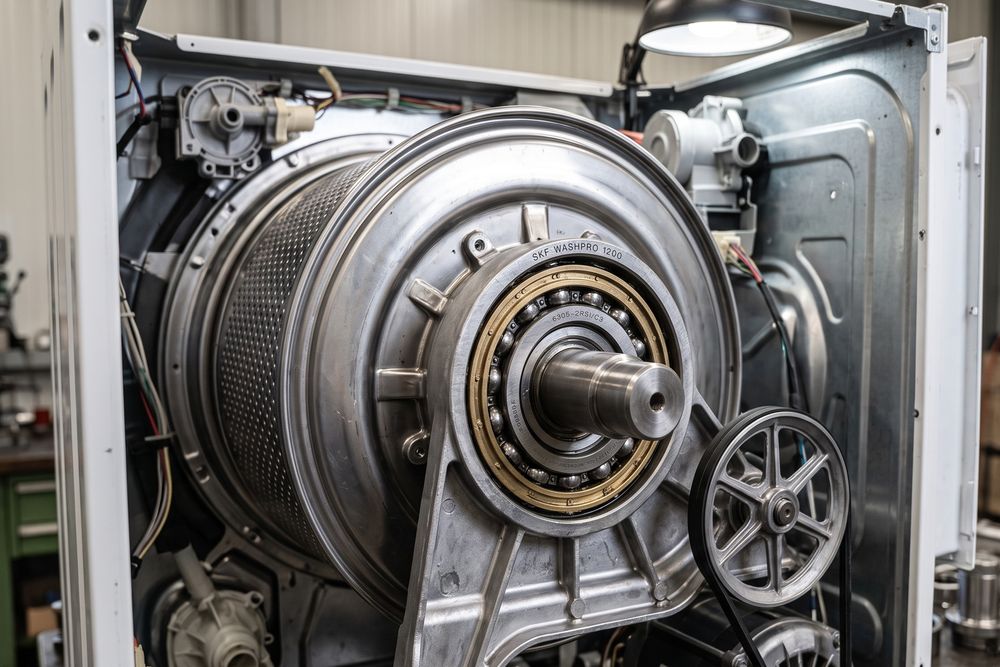

Радиальные однорядные узлы массово применяются в бытовой технике, электроинструменте, компактных электродвигателях и насосном оборудовании. Их конструкция универсальна и подходит для работы в условиях легких и средних нагрузок.

Радиально-упорные модели востребованы в узлах, где присутствуют сложные пространственные векторы сил. Их устанавливают в прецизионные шпиндели металлорежущих станков, червячные редукторы и ступицы колес. Для шпинделей применяются опоры высоких классов точности, гарантирующие строгое центрирование инструмента.

Специфика применения в агрессивных средах

В пищевой и химической промышленности применяются специальные шариковые подшипники из нержавеющей стали. Для вакуумной техники или полупроводниковой промышленности выпускаются гибридные модели. В них стальные кольца комбинируются с керамическими шариками (нитрид кремния), что обеспечивает работу узла без классической смазки.

FAQ

Чем шариковый подшипник отличается от роликового?

Главное отличие заключается в форме тел качения: сферические шарики контактируют с дорожкой в точке, а ролики — по линии. Из-за этого шариковые опоры более скоростные, однако выдерживают меньшие нагрузки.

Допускается ли радиальным подшипникам переносить осевую нагрузку?

Да, глубокие дорожки качения позволяют им воспринимать осевые векторы. Однако допустимая осевая нагрузка строго ограничена и не должна превышать 70% от неиспользованной радиальной грузоподъемности.

Что делать, если закрытый узел начал издавать сильный шум?

Повышенный шум свидетельствует об износе дорожек качения или деградации заводской смазки. Деталь подлежит замене, поскольку вскрывать защитные уплотнения для дозаправки запрещено регламентом.

Зачем применяется сепаратор из полиамида?

Полимерные сепараторы значительно снижают массу узла, уровень акустического шума и вибраций. Они отлично переносят центробежные ускорения, поэтому незаменимы в высокооборотистых шпинделях и электродвигателях.
