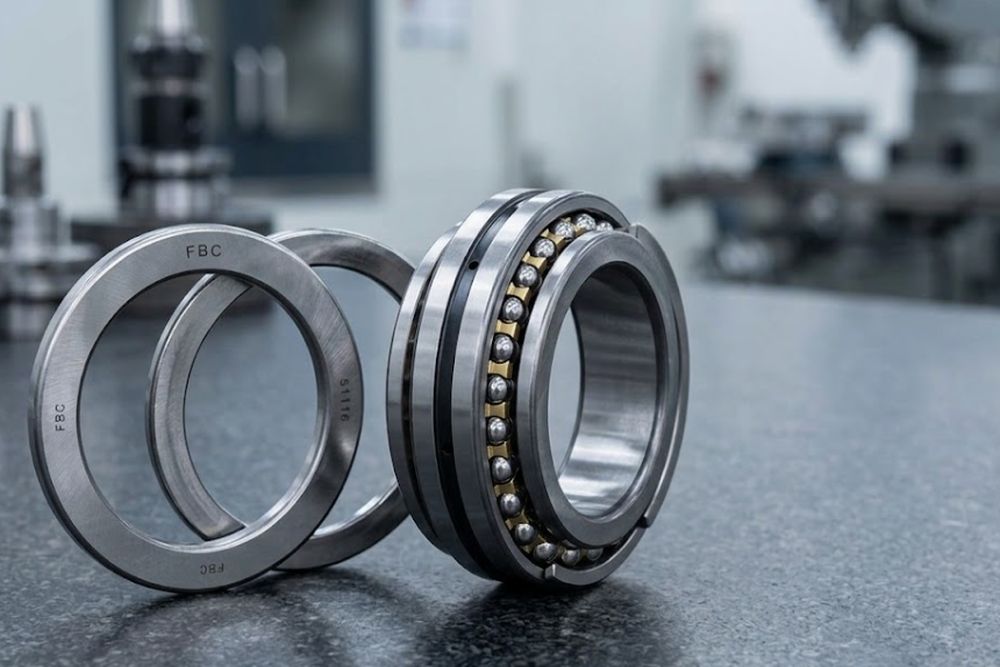

Упорно-радиальный подшипник качения — это комбинированный механический опорный узел. Его конструкция спроектирована для восприятия доминирующих продольных (осевых) и сопутствующих поперечных (радиальных) нагрузок. Деталь относится к классу высоконагруженных опор и обеспечивает жесткую фиксацию тяжелых валов в пространстве.
Конструктивные особенности
Главная инженерная особенность таких моделей — увеличенный угол контакта тел качения с дорожками. В упорно-радиальных узлах он всегда превышает 45 градусов относительно радиальной плоскости (обычно составляет около 60 градусов). Именно этот угол определяет пропорцию распределения усилий. Чем он больше, тем более высокую осевую нагрузку способен перенести механизм.
Базовая архитектура включает тугое кольцо (жестко монтируется на вал), свободное кольцо (устанавливается в корпус) и сепаратор с рабочими элементами. Дорожки качения располагаются под значительным наклоном к оси вращения. Такая геометрия позволяет эффективно воспринимать комбинированные нагрузки без перекоса и заклинивания сепаратора.
Для изготовления колец и роликов применяют легированные хромистые стали с глубокой объемной закалкой. Металл рассчитан на высокие контактные напряжения.
Общие допуски и технические требования к таким деталям регламентирует межгосударственный стандарт ГОСТ 520-2011.
Классификация по направлению воспринимаемой нагрузки
Кинематика тяжелых промышленных агрегатов диктует строгие требования к фиксации валов. В зависимости от вектора рабочих сил подбирают узлы с разной способностью компенсировать встречные давления:
|
Тип исполнения
|
Характер восприятия нагрузки
|
Инженерные особенности
|
|
Одинарные (односторонние)
|
Воспринимают высокую осевую нагрузку в одном направлении. Поперечная (радиальная) сила допустима.
|
Устанавливаются в узлах, где рабочий вектор всегда прижимает вал к опоре.
|
|
Двойные (двухсторонние)
|
Способны воспринимать продольные векторы в обоих направлениях при наличии радиальных.
|
Состоят из трех колец (одно тугое центральное и два крайних свободных). Жестко фиксируют ось при знакопеременных и реверсивных нагрузках.
|
Виды по форме тел качения
Геометрия рабочих элементов напрямую диктует эксплуатационные лимиты узла. Шариковые модификации в этом классе встречаются редко, так как точечный контакт не выдерживает требуемых давлений.
Основой выступают роликовые опоры:

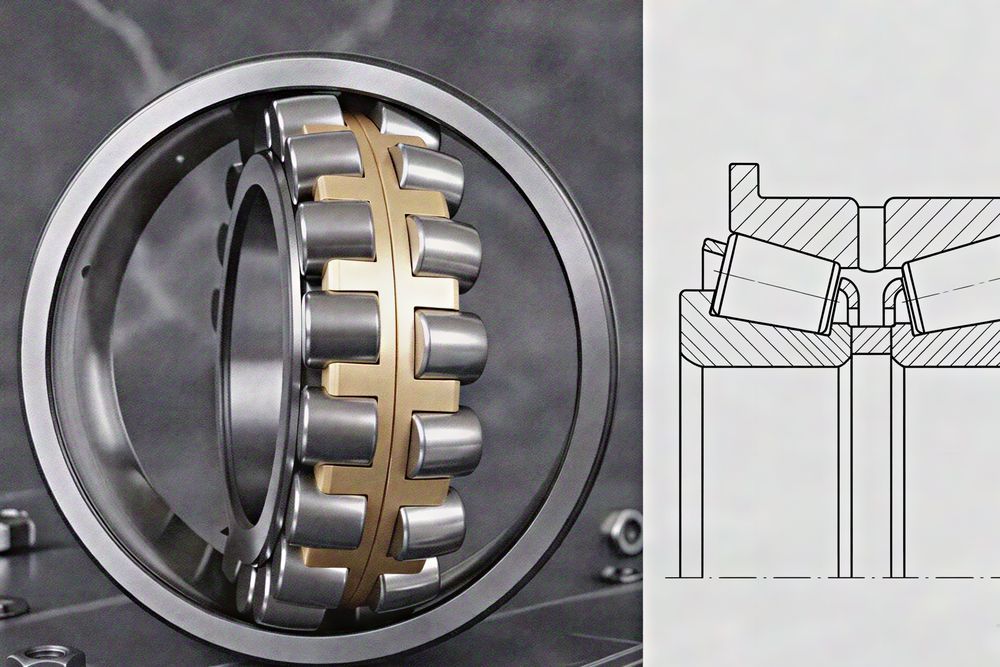

- Роликовые сферические. Самый распространенный тип, оснащенный бочкообразными роликами. Это самоустанавливающиеся узлы, способные компенсировать перекосы вала до 3 градусов.
- Роликовые цилиндрические и конические. Гарантируют высокую жесткость конструкции. Они выдерживают предельное давление, но требуют точного совпадения осей посадочных мест и не допускают ошибок монтажа.
Сферы применения
Упорно-радиальные узлы монтируют в тихоходном и среднескоростном промышленном оборудовании. Их главная задача — компенсация значительных продольных усилий при наличии сопутствующих радиальных векторов. Детали стабильно работают в условиях высоких механических напряжений.
Сферические роликовые модификации устанавливают на судовые гребные валы, тяжелонагруженные экструдеры пластика и буровые установки. Там они надежно демпфируют технологические прогибы оси и сильные вибрации.
Цилиндрические и конические аналоги интегрируют в поворотные столы тяжелых металлорежущих станков и нажимные механизмы прокатных станов. В этих узлах важна высокая сопротивляемость изгибу и микронная точность позиционирования.
FAQ
В чем главное отличие упорно-радиального подшипника от радиально-упорного?
Разница кроется в номинальном угле контакта. У радиально-упорных моделей он меньше 45 градусов (доминирует радиальная сила), а у упорно-радиальных — больше 45 градусов (доминирует осевое давление).
Можно ли использовать такой узел при полном отсутствии радиальной нагрузки?
Да, допускается. Однако для стабильного вращения роликов и предотвращения их проскальзывания по дорожкам необходимо всегда обеспечивать минимально допустимую осевую нагрузку.
Почему сферические модели называют самоустанавливающимися?
Свободное (наружное) кольцо имеет сферическую внутреннюю поверхность качения. Это позволяет внутреннему кольцу с сепаратором свободно отклоняться и компенсировать технологические изгибы вала без разрушения металла.
Какая система смазки применяется в таких узлах?
Из-за высокого трения торцов роликов о направляющие борта колец здесь выделяется много тепла. Поэтому инженеры рекомендуют использовать жидкие индустриальные масла (подачу под давлением или масляные ванны).
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
