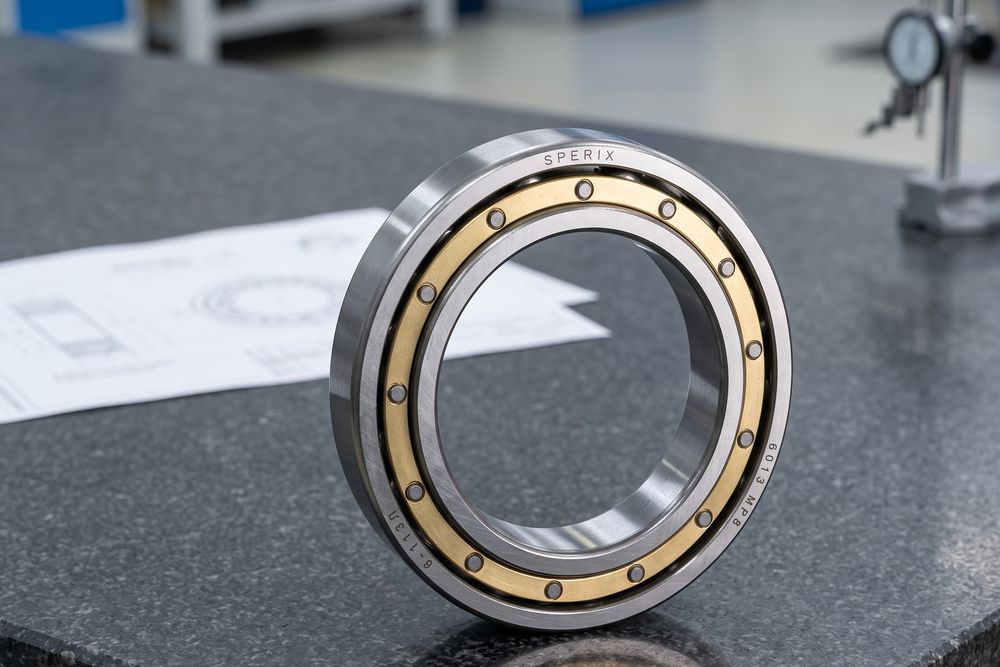

Однорядный подшипник качения представляет собой базовый и самый востребованный в машиностроении тип опорного узла. Его ключевая инженерная особенность заключается в наличии только одного геометрического контура, по которому перемещаются тела качения.
Деталь отличается минимальным сопротивлением вращению и чаще используется для быстроходных механизмов.
Специфика однорядной конструкции
Механика работы однорядного подшипника базируется на точечном либо линейном контакте по единственной беговой дорожке. Подобная архитектура делает деталь максимально компактной в продольном сечении. Инженеры выбирают однорядные решения в условиях жестких ограничений по ширине посадочного места.
Отсутствие дублирующего ряда шариков или роликов ощутимо снижает общую массу изделия. Это напрямую улучшает инерционные показатели агрегата при резком разгоне и торможении. Для пространственной фиксации элементов используется единственный сепаратор, который вытачивают из латуни, штампуют из стали или отливают из легкого полиамида.
Точностные параметры и габариты базовых однорядных конструкций строго регламентирует межгосударственный стандарт ГОСТ 520-2011. Соблюдение микронных допусков при производстве гарантирует равномерное распределение давления по всему периметру рабочего кольца.
Классификация опор по числу рядов
Разделение подшипниковых узлов по количеству рабочих контуров диктуется требованиями к несущей способности агрегата. Если многорядные модели проектируют для тяжеловесных установок, то однорядные минимизируют потери на трение при высоких скоростях.
|
Критерий оценки
|
Однорядное исполнение
|
Двухрядное/Многорядное исполнение
|
|
Радиальный габарит (ширина)
|
Минимальный. Занимает минимум места на валу.
|
Увеличенный. Требует длинных посадочных шеек.
|
|
Сопротивление качению
|
Низкое. Идеально для поддержания высоких оборотов.
|
Повышенное. Усиленное трение требует обильной смазки.
|
|
Несущая способность
|
Базовая. Определяется исключительно формой тела качения (шарик/ролик).
|
Повышенная. Давление равномерно распределяется на несколько контуров.
|
Как показывает техническая практика, добавление второго ряда снижает предельные обороты из-за возросшего тепловыделения. Поэтому именно конфигурация с одним рядом рабочих элементов остается оптимальным инженерным решением для шпинделей и электродвигателей.
Основные виды одноконтурных узлов
В рамках однорядной компоновки заводы выпускают детали с различной геометрией рабочих тел. Выбор конкретного типа зависит от направления главных векторов силы в механизме:
- Радиальные шариковые. Самая востребованная модификация. Она универсальна, технологична в производстве и стабильно работает при смешанных нагрузках. Такие виды выпускаются в строгом соответствии с ГОСТ 8338-2022.
- Радиально-упорные. Конструкция имеет асимметричные борта для восприятия продольного (осевого) давления. Монтируются строго попарно, чтобы компенсировать встречные внутренние напряжения.
- Цилиндрические роликовые. Обладают высокой жесткостью благодаря линейному пятну контакта. Они категорически не допускают перекосов вала и продольных смещений.
Практическое применение в промышленности
Благодаря низкому коэффициенту трения однорядные опоры доминируют в проектировании легкого и среднего оборудования. Они незаменимы в узлах, где требуется быстрый старт и энергоэффективное поддержание стабильного вращения.

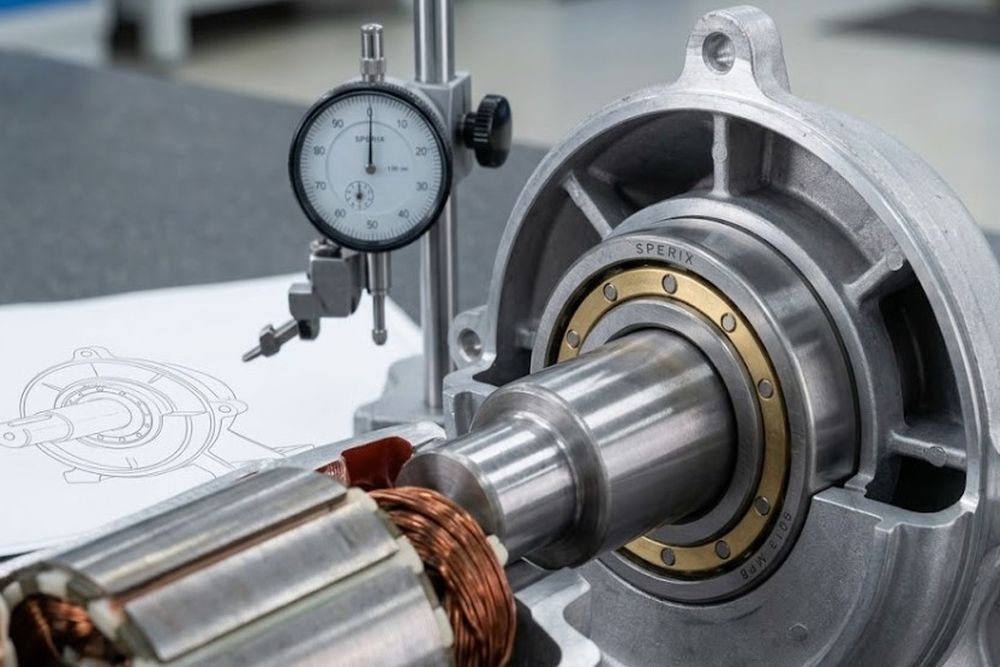

Шариковые модели массово интегрируют в роторы электродвигателей, вентиляционные установки, конвейерные ролики и водяные насосы. В закрытом исполнении они работают годами без дополнительного технического обслуживания.
Однорядные конические роликоподшипники активно используют в автомобилестроении и сборке спецтехники. Их монтируют в ступицы колес легкового транспорта и шестерни трансмиссий, где детали надежно фиксируют ось при сложных динамических маневрах.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
Вопросы и ответы
- Почему нельзя заменить двухрядный подшипник на два однорядных?
- Такая замена теоретически возможна, но она требует точнейшей расточки посадочного места корпуса. Малейшее расхождение осей при раздельном монтаже приведет к неравномерному распределению нагрузки и быстрому разрушению одного из узлов.
- В каких случаях однорядный шарикоподшипник работает лучше роликового?
- Шариковые опоры наиболее эффективны там, где критически важна высокая частота вращения при минимальном уровне акустического шума. Роликовые аналоги создают большее сопротивление качению и сильнее нагреваются на предельных скоростях.
- Можно ли использовать закрытые однорядные модели в запыленной среде?
- Да, если они с завода оснащены контактными резинометаллическими уплотнениями (имеют маркировку 2RS или аналогичную). Такие защитные шайбы надежно герметизируют внутреннюю полость от абразива и предотвращают вымывание смазки.
