Кассовые узлы, банкоматы и сортировщики монет работают в условиях постоянного загрязнения. Механика здесь сталкивается с целлюлозной пылью от ветхих купюр, ворсом от одежды и металлической микростружкой. Главная трибологическая задача в финансовом секторе — обеспечить идеальную синхронность протяжки бумаги без проскальзывания и полностью исключить утечку смазки, которая способна мгновенно испортить пачку наличных или термоленту.
Узлы выдачи наличности и защита от статики

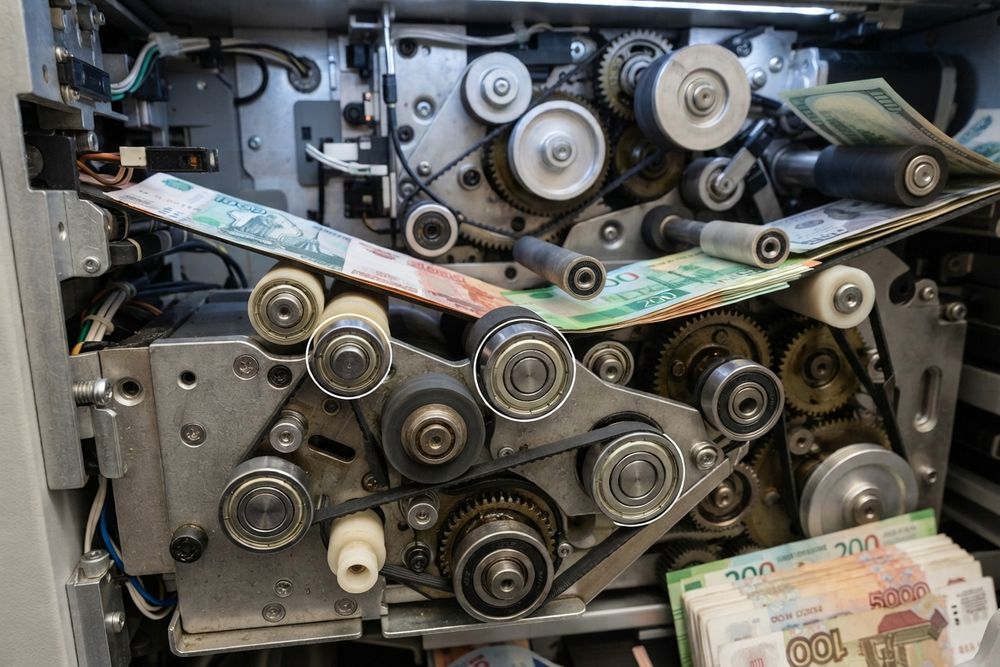

В диспенсерах банкоматов и счетчиках купюр скорость движения бумаги достигает нескольких метров в секунду. Оптические датчики считывают защитные метки на лету, поэтому малейший радиальный люфт вала приводит к аппаратной ошибке.
Как опорные элементы подходят:
- Фланцевые мини-подшипники. Корпуса банкоматов собираются из тонкого листового металла (1.5–2 мм). Запрессовать туда стандартный мини-подшипник невозможно, от вибраций он выпадет. Инженеры используют радиальные узлы с упорным бортиком на наружном кольце (серии F, MF), который жестко фиксирует деталь в стенке шасси.
- Игольчатые обгонные муфты. Передают крутящий момент в одном направлении. В диспенсерах они предотвращают случайный захват второй купюры и блокируют механизм при попытках вытянуть деньги обратно из лотка выдачи.
- Узлы с бесконтактными шайбами (ZZ) и снятие статики. Купюры на высокой скорости генерируют мощный статический заряд. Чтобы статика не сбивала оптику, на валах устанавливают медные токосъемные щетки, а сами подшипники защищают металлическими экранами ZZ, не создающими лишнего тормозящего момента на моторах.
Сортировщики монет и кассовые принтеры
Счетчики монет (хопперы) испытывают постоянные удары от падающих металлических дисков. В основании центрифужного бункера устанавливаются закрытые радиальные шарикоподшипники ГОСТ 8338-75 с резиновыми сальниками, защищающими узел от медной пыли.
В кассовых терминалах и чековых принтерах нагрузки иные. Резиновый вал, прижимающий термоленту к головке, вращается медленно, поэтому:
- Стальные мини-узлы здесь массово заменяются на полимерные втулки скольжения из полиацеталя (POM) или тефлона.
- Полный отказ от консистентных смазок в принтерах исключает их плавление и вытекание на термобумагу при нагреве термоголовки.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
Вопросы и ответы
- Почему на валах банкоматов не используют резиновые сальники (2RS), ведь они лучше защищают от бумажной пыли?
- Это классический компромисс трения. Контактный сальник создает сопротивление. Если поставить такие уплотнения на все ролики многоуровневого диспенсера, маломощные шаговые двигатели начнут пропускать шаги, нарушая синхронность выдачи. Проектировщики жертвуют герметичностью в пользу легкого хода, выбирая бесконтактные шайбы.
- Почему счетчики банкнот со временем начинают сминать купюры?
- Причина — в конгломерате из бумажной пыли и типографской краски, который проникает через зазоры. Смешиваясь с заводской смазкой подшипника, эта смесь превращается в плотную массу. Вал начинает подклинивать, резиновый ролик теряет скорость, и идущая впопыхах банкнота гармошкой застревает в тракте.
- Зачем в промышленных сортировщиках Центробанка используют керамические шарики?
- В аппаратах, пересчитывающих миллионы купюр посуточно, стальные шарики перегреваются от частых циклов старт-стоп. Керамика обладает меньшей массой и моментом инерции. Это позволяет механизму мгновенно разгонять и останавливать валы без проскальзывания роликов по бумаге.
