Индустрия развлечений — это сфера, где цена механического отказа напрямую связана с безопасностью пассажиров. В отличие от промышленных конвейеров, парковая механика работает в условиях постоянной смены векторов нагрузки, воздействия атмосферных осадков и высоких ветровых напряжений. Механизмы должны безотказно функционировать как при холостом прогоне пустого состава, так и при максимальной загрузке в условиях неравномерного распределения веса.
Высотные аттракционы и экстремальные горки
Вращение гигантских металлоконструкций и движение тележек по сложным траекториям требует узлов, способных воспринимать многотонные комбинированные усилия и перегрузки, доходящие на экстремальных горках до 4–5G.
Основные варианты аттракционов, где не обойтись без качественных опорных элементов:

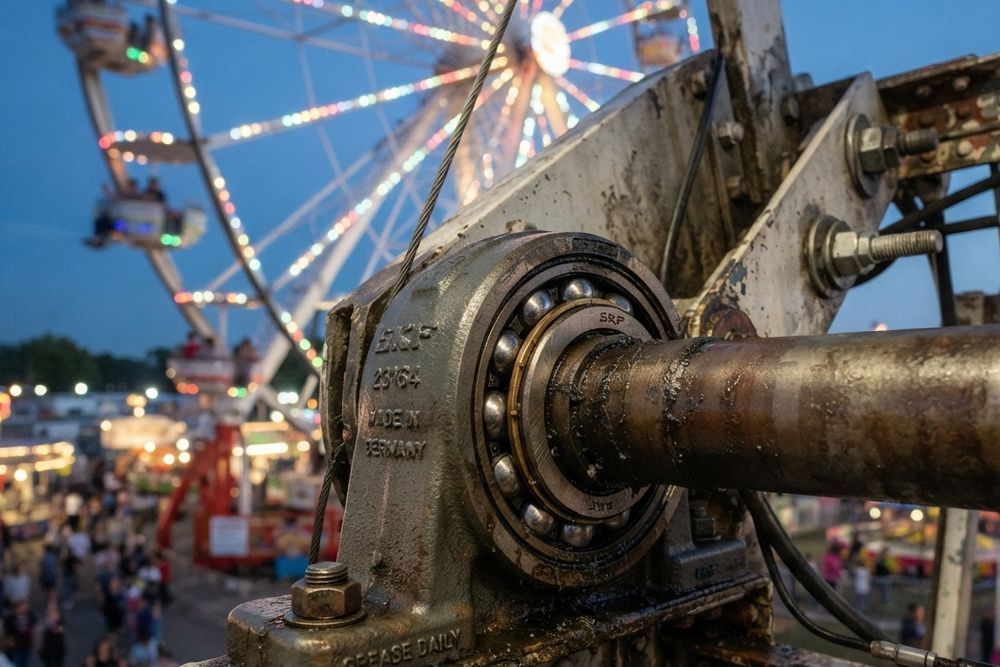

- Колеса обозрения. Центральная ось гигантских колес опирается на сверхкрупногабаритные сферические роликоподшипники. Их главная задача — компенсировать естественные микропрогибы длинного вала под весом конструкции и выдерживать высокое осевое давление, возникающее при сильном боковом ветре.
- Экстремальные горки (Roller Coasters). Тележки составов фиксируются на трубчатых рельсах с помощью трехсторонней системы полиуретановых катков: ходовых, боковых и удерживающих. В их ступицах традиционно применяются высокоскоростные закрытые шарикоподшипники, однако в современных конструкциях все чаще используются полимерные самосмазывающиеся подшипники. Композитные материалы отлично гасят высокочастотные вибрации от рельсов на скоростях свыше 100 км/ч, не требуют закладки смазки и не подвержены коррозии от атмосферных осадков.
Подобная архитектура ходовых частей гарантирует, что даже при экстренном торможении состава кинетическая энергия будет безопасно поглощена и передана на станину, исключая разрушение опорных элементов.
Динамические карусели и маятниковые системы
Аттракционы, работающие по принципу центрифуги или качелей, генерируют мощные центробежные силы, создающие изгибающие моменты в опорных стойках. Среди них основные форматы, требующие надежных подшипников:
- Вращательные платформы и карусели. В основании тяжелых каруселей и башен свободного падения устанавливаются опорно-поворотные устройства (ОПУ). Это гигантские подшипники с интегрированным зубчатым венцом (диаметром до нескольких метров). Они одновременно несут на себе вес всей вращающейся надстройки, воспринимают опрокидывающий момент от неравномерной рассадки людей и передают крутящий момент от привода.
- Маятниковые аттракционы (Pendulum rides). Главные шарниры стрелы, раскачивающей посадочный модуль на высоту нескольких десятков метров, оснащаются двухрядными сферическими роликоподшипниками. Они выдерживают жесткие радиальные удары в нижних точках амплитуды, когда вес конструкции многократно увеличивается за счет центробежного ускорения.
Запас прочности этих узлов закладывается с многократным превышением расчетных нагрузок. Эластичность самоустанавливающихся подшипников защищает жесткие стальные фермы от образования усталостных трещин в сварных швах при постоянной раскачке.
Инженерные приоритеты в оборудовании из сферы развлечений
Архитектура безопасности в парковой механике строится на резервировании и строгом разделении функционала опор. Инженеры не пытаются создать универсальный узел. Вместо этого нагрузки дробятся. На американских горках за удержание состава отвечают независимые группы катков в разных плоскостях, а на тяжелых каруселях опрокидывающие моменты гасятся за счет огромного диаметра опорно-поворотных устройств.
Такой подход минимизирует риск катастрофического отказа системы даже при выходе из строя одного из элементов качения или скольжения.
Вопрос-ответ
Почему тележки экстремальных горок не слетают с рельсов при прохождении мертвой петли?
Тележка надежно фиксируется на трубе рельса замкнутым контуром из трех групп катков. Ходовые (верхние) катки принимают на себя массу состава, боковые гасят поперечные колебания, а удерживающие (нижние) не дают тележке оторваться от пути при отрицательных перегрузках. Благодаря слаженной работе шариковых или композитных полимерных подшипников в ступицах этих катков, состав жестко привязан к трассе даже при прохождении инверсий.
Как смазывают подшипники на оси гигантского колеса обозрения, если они находятся на огромной высоте?
Ручное обслуживание таких узлов слишком опасно, долго и не гарантирует равномерности покрытия дорожек. На крупногабаритных аттракционах монтируются автоматические централизованные системы смазки (АЦСС). По сети тефлоновых трубок электронная насосная станция дозированно подает пластичную смазку прямо к подшипникам через строго заданные интервалы времени, полностью исключая человеческий фактор и масляное голодание.
Используются ли в аттракционах обычные промышленные подшипники?
Геометрически и по международным стандартам это могут быть серийные узлы. Однако для индустрии развлечений компоненты проходят строгую дефектоскопию (ультразвуковой и магнитопорошковый контроль) на отсутствие скрытых микротрещин металла. Запас статической и динамической грузоподъемности для них рассчитывается с коэффициентом безопасности от 3 до 5, что значительно превышает требования для стандартных общепромышленных агрегатов.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
