Работа любого кривошипно-шатунного механизма невозможна без надежной передачи усилия от поршня к коленчатому валу. Именно эту задачу решают шатунные подшипники скольжения. Это тяжелонагруженные шарнирные узлы, преобразующие возвратно-поступательную энергию во вращательное движение.
Конструктивные особенности
В отличие от коренных опор, жестко зафиксированных в блоке цилиндров, шатунные вкладыши совершают сложное пространственное движение. Они вынуждены работать в условиях экстремальных ускорений и постоянной смены направления нагрузок.

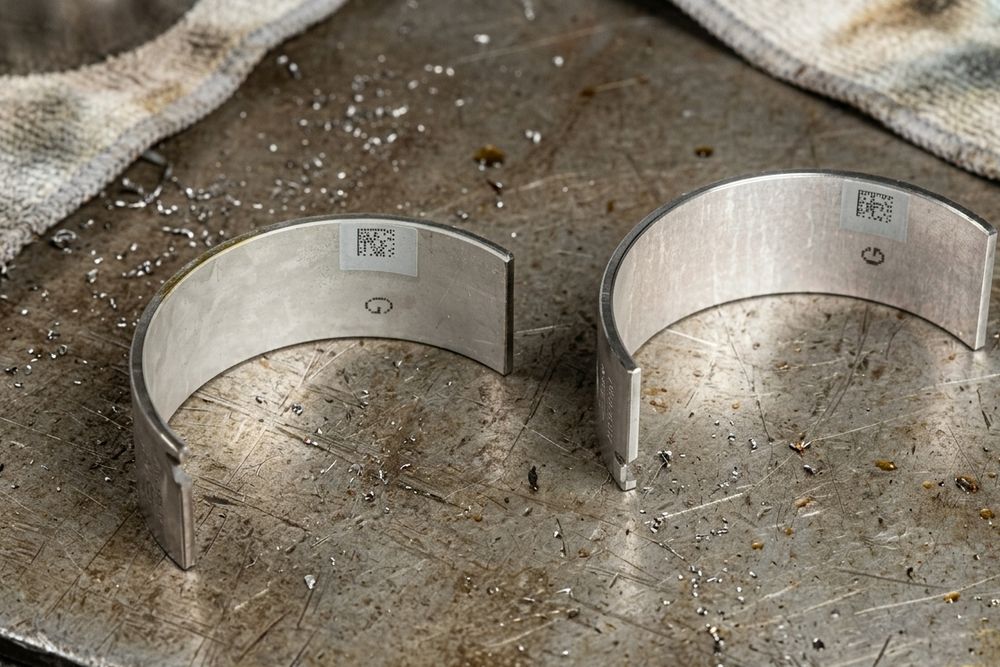

Нижняя головка шатуна всегда выполняется разъемной для возможности охвата шейки коленчатого вала. В эту постель монтируются два тонкостенных полувкладыша. Их основа штампуется из стальной ленты, а рабочая поверхность (по ГОСТ ИСО 4378-1-2001) покрывается антифрикционными сплавами: свинцовистой бронзой, алюминиево-оловянными композициями или баббитом. Такая многослойная структура предотвращает задир и схватывание металла в моменты запуска.
Еще одна специфика узла — метод смазки. Масло не разбрызгивается из картера, а поступает к шатунным шейкам под давлением через магистрали от коренных опор. При вращении коленчатого вала центробежная сила работает как дополнительный насос, продавливая масло в рабочий зазор и формируя жесткий гидродинамический клин.
Классификация шатунных подшипников по назначению
В зависимости от расположения в механизме и кинематики конкретного агрегата, шатунные опоры делятся на несколько функциональных групп:
|
Тип по назначению (расположению)
|
Конструктивные особенности
|
Функциональная задача
|
|
Опоры нижней головки (вкладыши)
|

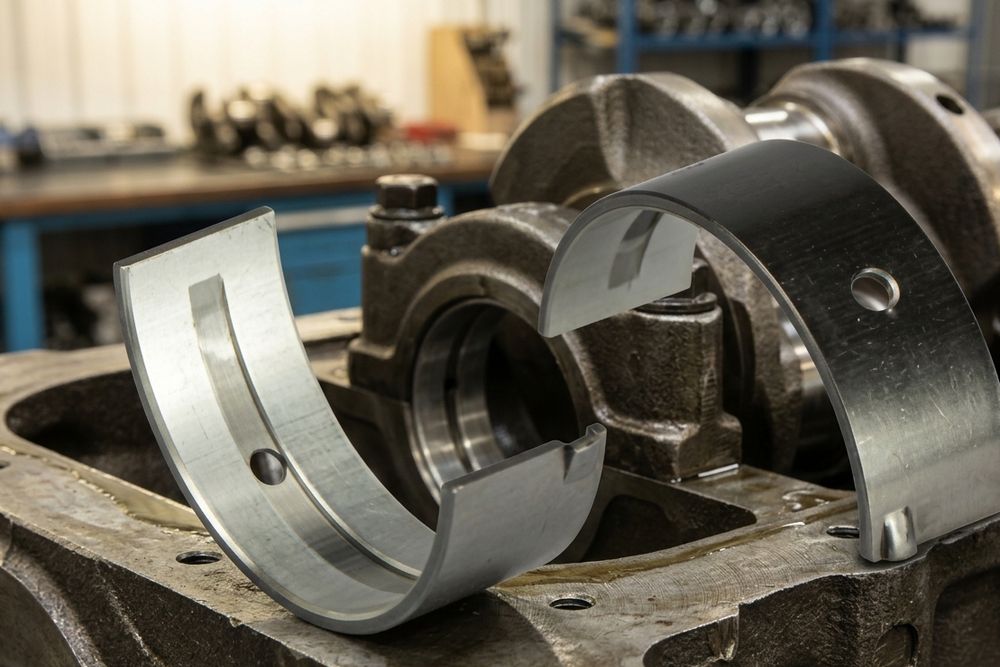

Разъемный узел из двух полувкладышей. Верхний часто имеет смазочное отверстие, нижний (крышечный) — гладкий.
|
Передача основного толкающего усилия от расширяющихся газов на шейку коленчатого вала.
|
|
Опоры верхней головки (поршневые втулки)
|
Цельная неразъемная деталь из бронзы или биметалла, запрессованная с натягом.
|
Восприятие давления от поршня и обеспечение свободного качания поршневого пальца.
|
|
Опоры прицепных шатунов
|
Бронзовые втулки или вкладыши, устанавливаемые в специальные проушины главного шатуна.
|
Кинематическое соединение дополнительных шатунов в сложных V- или W-образных, а также радиальных моторах.
|
|
Усиленные (с напылением)
|
Имеют финишное алмазоподобное покрытие (DLC) поверх антифрикционного слоя.
|
Защита от износа в форсированных двигателях и агрегатах с системами Start-Stop, где часто возникает граничное трение.
|
В классическом четырехтактном двигателе элементы нижней головки несут неравномерную нагрузку. Верхний вкладыш принимает на себя жесткий удар в момент такта рабочего хода. Нижний вкладыш работает мягче, он нагружается преимущественно силами инерции, когда поршень движется вниз на впуске.
Сферы применения
Надежность шатунных узлов напрямую определяет предельные обороты и возможную степень форсирования поршневых машин. Их характеристики рассчитываются под конкретный температурный и динамический режим.
Где применяются шатунные подшипники скольжения:
- Силовые установки легкового, коммерческого транспорта и строительной спецтехники.
- Стационарные, тепловозные и судовые дизель-генераторы непрерывного цикла.
- Промышленные поршневые компрессоры для сжатия технологических газов и хладагентов.
- Тяжелое кривошипное кузнечно-прессовое и штамповочное оборудование.
Ресурс шатунных подшипников полностью зависит от качества фильтрации моторного масла. Попадание абразива или падение давления в магистрали мгновенно приводит к разрушению масляной пленки. Строгое соблюдение сроков технического обслуживания позволяет этим узлам отрабатывать заложенный моторесурс без риска капитальных поломок.
FAQ
Почему в верхнем шатунном вкладыше иногда делают сквозное отверстие?
Оно необходимо для транзита моторного масла от шейки коленчатого вала дальше — по каналу в теле шатуна. Эта смазка затем используется для смазывания поршневого пальца или распыляется через форсунку для охлаждения днища поршня.
Из-за чего возникает «стук» шатунного подшипника?
Звонкий металлический стук появляется при критическом увеличении зазора. Обычно это следствие износа антифрикционного слоя или его выплавления при масляном голодании. Дальнейшая эксплуатация агрегата с таким дефектом недопустима.
Что такое замки (усики) на шатунных вкладышах?
Это небольшие выступы на торцах стальной основы. Вопреки популярному заблуждению, они не защищают вкладыш от проворота, а служат исключительно для правильного позиционирования детали в постели шатуна при сборке на заводе или в мастерской.
Можно ли установить шатунные вкладыши от другого мотора при совпадении диаметра?
Нет. Помимо посадочного диаметра, важны общая ширина вкладыша, профиль масляных отверстий и класс антифрикционного сплава, который должен соответствовать расчетным ударным нагрузкам конкретного двигателя.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
