Подшипники скольжения подпятники — это специализированные торцевые узлы трения, предназначенные для восприятия исключительно продольных (осевых) нагрузок. Они относятся к классу тяжелонагруженных упорных опор, обеспечивающих надежную пространственную фиксацию вала и предотвращающих его смещение вдоль оси вращения.
Конструктивные особенности
Опорный узел состоит из двух базовых элементов: вращающегося диска (пяты), жестко закрепленного на валу, и неподвижного основания — самого подпятника. В отличие от радиальных втулок, контакт здесь происходит по торцевой плоскости. Это позволяет механизму воспринимать вес многотонных вертикальных роторов или направленные толкающие усилия горизонтальных машин.

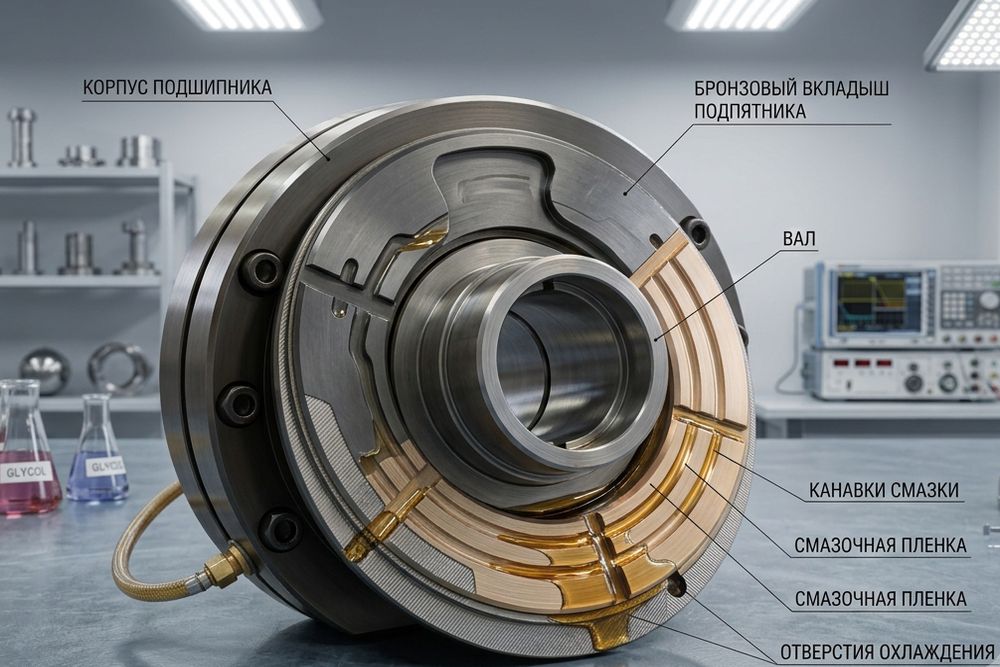

Согласно стандартам проектирования гидродинамических опор (включая терминологию ГОСТ ИСО 4378-1-2001), рабочие поверхности подпятников подвергаются прецизионной притирке. Для предотвращения сухого трения на баббитовых или бронзовых опорных сегментах фрезеруют специальные пологие скосы. При вращении пяты они принудительно затягивают смазку, формируя устойчивый масляный клин, который физически приподнимает тяжелый вал.
В сверхтяжелых промышленных агрегатах часто применяют гидростатический принцип смазки. В этом случае турбинное масло подается в зону контакта под высоким давлением от внешнего насоса еще до начала вращения. Это полностью исключает износ антифрикционного слоя в критические моменты пуска и плановой остановки оборудования.
Классификация подпятников по назначению
Торцевые опоры классифицируют по их главной функциональной задаче в конкретном механизме. Разделение зависит от природы осевых сил, которые должен скомпенсировать узел.
|
Тип по назначению
|
Конструктивные особенности
|
Функциональная задача
|
|
Опорные (весовые)
|
Массивные конструкции, часто состоящие из самоустанавливающихся сегментов на гидравлических или упругих опорах.
|
Восприятие статической массы тяжелых вертикальных роторов (например, ротора генератора и турбины).
|
|
Упорные (рабочие)
|
Монолитные или многодисковые (гребенчатые) узлы, способные работать при высоких скоростях сдвига.
|
Передача мощного динамического усилия от рабочего органа на неподвижную станину.
|
|
Установочные (позиционные)
|
Прецизионные плоские кольца или бурты с минимальным тепловым зазором.
|
Жесткая осевая фиксация вала для предотвращения его случайного смещения, влияющего на точность работы.
|
|
Ограничительные (буферные)
|
Упрощенные конструкции, часто работающие в режиме полусухого или граничного трения.
|
Защита картера от разрушения при кратковременных аварийных или ударных продольных сдвигах ротора.
|
Многие механизмы проектируются с двусторонними подпятниками. Пята располагается между двумя неподвижными опорными поверхностями (рабочей и установочной). Это позволяет жестко зафиксировать ротор в обоих направлениях, исключая люфт при смене вектора тяги или тепловом расширении вала.
Сферы применения
Надежность торцевых опор напрямую определяет техническую безопасность эксплуатации самых тяжелых роторных машин. Грамотно спроектированный узел стабильно компенсирует высокие осевые усилия, сохраняя строгую кинематику агрегата.
Чаще всего такие подшипники применяются в таких направлениях:
- Тяжелые гидрогенераторы и вертикальные гидротурбины на электростанциях.
- Упорные линии судовых валопроводов, передающие толкающее усилие винта на корпус.
- Токарно-карусельные станки прецизионного класса (опоры вращающихся планшайб).
- Мощные шнековые экструдеры, промышленные дымососы и тяжелые центрифуги.
Ресурс упорного узла зависит от площади пятна контакта и качества охлаждения масляной ванны. Постоянный контроль температуры вкладышей и использование фильтрованных масел гарантируют работу подпятника без капитального ремонта на протяжении десятков тысяч часов.
FAQ
Можно ли использовать подпятник для восприятия радиальной нагрузки?
Нет, конструкция спроектирована строго для осевых усилий. Для компенсации радиальных (поперечных) нагрузок рядом с подпятником обязательно устанавливают цилиндрические или многоклиновые направляющие подшипники.
Зачем тяжелые подпятники делают из отдельных колодок (сегментов)?
Разделение на независимые сегменты позволяет каждой колодке самоустанавливаться на упругом основании. Это автоматически нивелирует перекосы пяты и формирует идеальный масляный клин по всей окружности.
Чем гидростатический подпятник отличается от гидродинамического?
Гидростатический узел обеспечивает гарантированное разделение трущихся поверхностей масляной пленкой от внешнего насоса даже при нулевой скорости вращения. Это критически важно для безопасного старта агрегатов.
Изнашивается ли стальная пята при трении о баббитовый подпятник?
При соблюдении регламента эксплуатации износа пяты не происходит. В рабочем режиме детали разделены слоем масла, а в переходных режимах изнашивается только мягкий баббит, надежно защищая дорогостоящий вал от повреждений.
