Спортивная механика работает на стыке биомеханики и жестких весовых ограничений. Главная инженерная задача в этой отрасли — минимизировать потерю энергии спортсмена на преодоление внутреннего сопротивления узла. Каждый сэкономленный ватт мощности конвертируется в доли секунды на финише. Это диктует применение легких сплавов, гибридных керамических компонентов и специализированных стандартов точности, отличных от общепромышленных нормативов.
Требования в зависимости от вида спортивного инвентаря
Велосипеды, роликовые коньки и скейтборды эксплуатируются в агрессивной уличной среде, где сочетаются ударные нагрузки от неровностей асфальта, воздействие влаги и песка.
Механика здесь должна быть надежно защищена, но при этом обладать минимальным трением. Основные виды спортивного инвентаря и требования:
- Скейтбординг и роликовые коньки. Отраслевой стандарт для полиуретановых колес — радиальный шарикоподшипник серии 608 (размер 8х22х7 мм по ISO 15, отечественный аналог — номер 180018 по ГОСТ). В этих узлах применяются слабоконтактные или бесконтактные уплотнения, чтобы резиновая кромка не тормозила вращение. Для профессионального спорта сепараторы изготавливают не из стали, а из легкого полиамида или делрина (Delrin), что упрощает промывку и снижает инерцию.
- Велосипедные каретки и втулки. Современная велоиндустрия массово перешла от классических насыпных подшипников с конусами к закрытым картриджным узлам. В каретке (оси педалей) устанавливаются подшипники с увеличенным диаметром шариков. Они способны воспринимать вес велосипедиста и мощные торсионные нагрузки при силовом педалировании стоя (спринте).

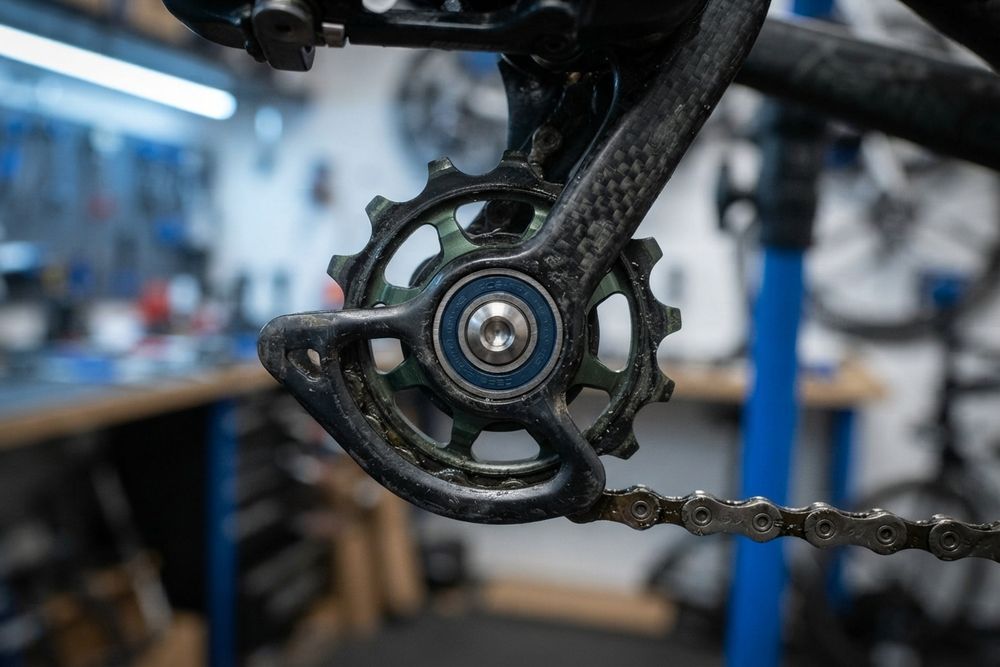

- Гибридная керамика. В шоссейном велоспорте высших достижений стальные тела качения заменяются на шарики из нитрида кремния (Si3N4). Они на 58% легче стали, обладают идеальной сферичностью и способны работать с минимальным количеством жидкого масла. Это снижает момент трения в ступицах колес и роликах переключателя передач до физического предела.
Подшипники в тяжелой атлетике и силовом оборудовании
Если в циклических дисциплинах инженеры концентрируются на снижении веса и достижении идеального наката, то при проектировании силового инвентаря подход меняется. В тренажерных залах механика работает в условиях высоких статических нагрузок и низких скоростей, где приоритетом становятся безопасность суставов атлета и способность узла выдерживать ударные воздействия. Основные виды и нормативы:
- Олимпийские грифы. Посадочные втулки для дисков на профессиональной штанге вращаются независимо от самого грифа. При выполнении рывка или толчка тяжеловес резко подворачивает кисти. Чтобы инерция двухсот килограммов железа не вывернула спортсмену суставы, внутрь посадочных рукавов запрессовывают игольчатые роликоподшипники (в зависимости от модели — от 2 до 5 и более штук на каждую сторону). Они распределяют нагрузку по всей площади оси и выдерживают значительные радиальные удары при сбросе штанги на помост.
- Блочные и эллиптические тренажеры. Направляющие ролики тросовых систем и шарниры эллипсоидов комплектуются стандартными радиальными шарикоподшипниками закрытого типа. Их задача — обеспечивать плавный, бесшумный ход без перекосов, поэтому узлы собираются с минимальными внутренними зазорами.
Подбор подшипников для спортивного инвентаря строится на строгом балансе между скоростью вращения и грузоподъемностью. Универсальных решений в этой отрасли нет: сверхнизкое трение гибридной керамики необходимо на велотреке, но бесполезно под грифом штанги, где требуется максимальная выносливость стальных игольчатых роликов.
Понимание этой кинематической разницы позволяет производителям создавать долговечное и безопасное оборудование, точно отвечающее задачам конкретной дисциплины.
Вопрос-ответ
Правда ли, что подшипники с маркировкой ABEC 9 едут быстрее, чем ABEC 3?
Это главный маркетинговый миф индустрии. Аббревиатура ABEC (Annular Bearing Engineers Committee) обозначает лишь класс точности изготовления — допустимые микроны отклонения геометрии колец. Высокий класс ABEC важен для снижения вибраций на скоростях свыше 20 000 об/мин (например, в станках). При экстремальных разгонах скейтбордиста подшипник вращается с частотой до 4500–5000 об/мин, хотя типичная эксплуатационная скорость редко превышает 3000 об/мин. На таких оборотах разница между ABEC 5 и ABEC 9 физически не ощущается. Накат зависит исключительно от качества смазки, типа пыльника и состояния дорожек качения.
Почему после автомойки высокого давления начинают хрустеть втулки велосипеда?
Струя воды под давлением 120–150 бар легко отгибает кромку резинового пыльника подшипника. Она вымывает консистентную смазку, одновременно загоняя внутрь песчаную взвесь с рамы. Оставшись без защиты, стальные шарики покрываются очагами коррозии за несколько дней. Узел начинает хрустеть, люфтить и требует немедленной замены.
В чем реальный смысл гибридных керамических подшипников, если они такие дорогие?
Помимо низкого веса и сниженного трения, керамика обладает критическим преимуществом: отсутствием адгезионного износа (микросварки). При попадании песчинок или масляном голодании стальные шарики оставляют задиры на стальной же дорожке. Керамический шарик из нитрида кремния не сваривается со сталью и не деформируется даже при экстремальных нагрузках, значительно увеличивая ресурс узла при правильном обслуживании.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
