Роликовый подшипник качения — это механический опорный узел, в котором передачу нагрузки и обеспечение вращения выполняют элементы цилиндрической, конической или бочкообразной формы. Деталь относится к классу стандартизированных опор вращения, отличающихся повышенной грузоподъемностью за счет увеличенного пятна контакта рабочих поверхностей.
Конструктивные особенности

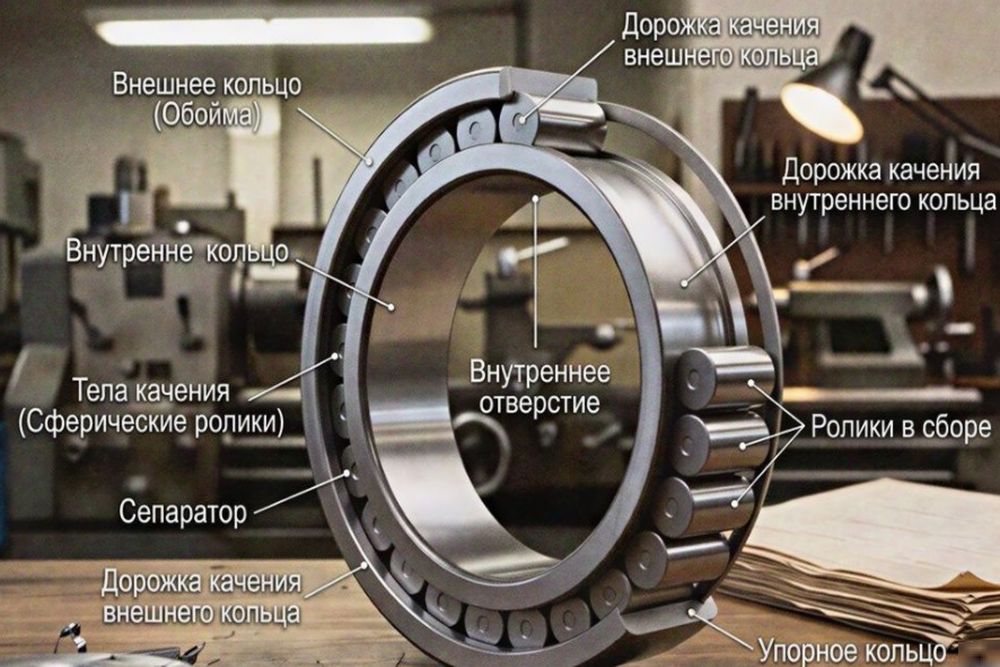

Роликовые узлы состоят из наружного и внутреннего колец, роликов и сепаратора. Ключевая конструктивная черта — линейный контакт тел качения с беговыми дорожками колец. Площадь контакта в таких узлах значительно больше, чем в шариковых аналогах, что пропорционально увеличивает несущую способность детали.
Из-за увеличенной площади соприкосновения возрастает общее сопротивление качению. По этой причине роликовые опоры предназначены для восприятия высоких нагрузок при умеренных скоростях вращения. Линейный контакт определяет специфические эксплуатационные характеристики механизма:
- Многократное увеличение радиальной жесткости узла по сравнению с шариковыми моделями тех же габаритов.
- Высокая чувствительность к перекосам валов (за исключением сферических модификаций), требующая прециционной точности растачивания посадочных мест.
- Увеличенное тепловыделение в стабильном рабочем режиме, требующее строгого контроля уровня и качества смазки.
Кольца и ролики производятся из легированных подшипниковых сталей, проходящих объемную термическую обработку. Сепараторы выполняются штампованными из листовой стали или вытачиваются из массивных заготовок латуни и полимеров.
Виды по форме тел качения
Геометрия роликов является главным классификационным признаком.
Форма тела качения напрямую определяет векторы сил, которые способен воспринимать подшипниковый узел без риска преждевременного разрушения:
- Цилиндрические. Форма ролика представляет собой прямой цилиндр. Они обладают максимальной радиальной грузоподъемностью среди всех типов. Технические условия регламентируются стандартом ГОСТ 8328-75. Узлы воспринимают исключительно радиальные нагрузки и не допускают осевых перекосов вала.
- Сферические (бочкообразные). Форма ролика напоминает асимметричную или симметричную бочку. Конструкция включает наружное кольцо со сферической беговой дорожкой. Согласно ГОСТ 5721-75, это самоустанавливающиеся узлы, способные компенсировать технологические перекосы вала до 2-3 градусов без снижения заложенного ресурса.
- Конические. Ролики выполнены в виде усеченного конуса и располагаются под определенным углом к оси вращения. Основные размеры нормируются ГОСТ 27365-87. Они предназначены для восприятия комбинированных нагрузок (радиальных и значительных односторонних осевых). Для фиксации вала в обоих направлениях обязательно устанавливаются парно.
- Игольчатые. Тело качения здесь — цилиндр малого диаметра, длина которого превышает толщину в 3-10 раз. Выпускаются по стандартам ГОСТ 4657-82. Отличаются минимальным радиальным габаритом. Обладают высокой жесткостью, однако критически чувствительны к прогибам вала. Часто монтируются без внутреннего кольца, работая непосредственно по термообработанному валу.
- Витые ролики. Форма ролика представляет собой плотно навитую стальную пружину прямоугольного сечения. Ориентированы на работу в условиях сильных ударных нагрузок и высоких загрязнений. Витая структура ролика демпфирует удары и позволяет смазке циркулировать сквозь тело качения, значительно снижая риск заклинивания.
Сферы применения

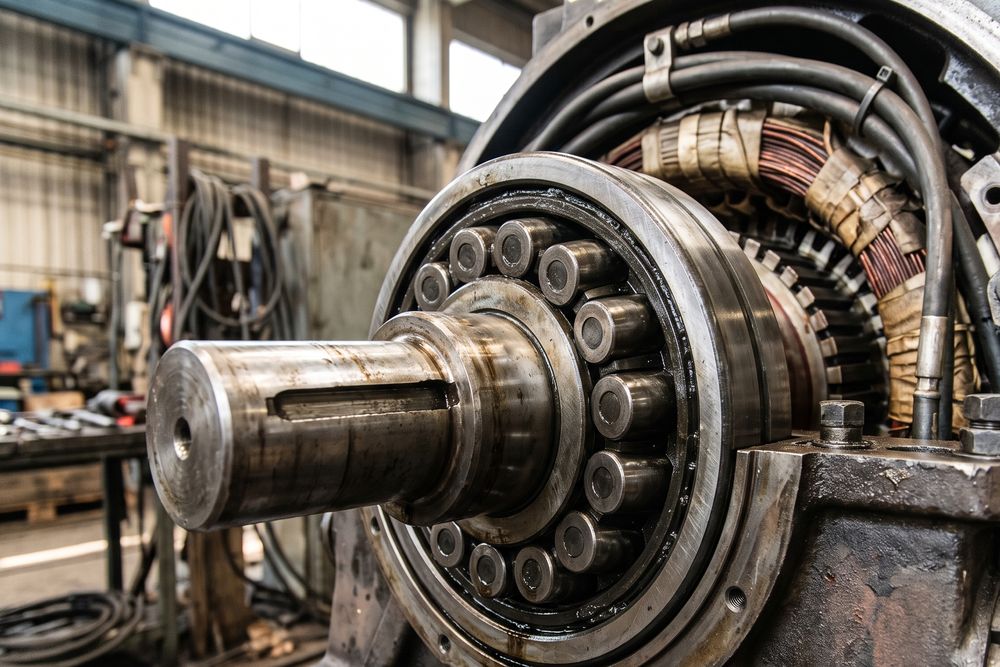

Роликовые опоры являются базовым элементом тяжелонагруженных промышленных узлов. Они незаменимы в механизмах, подверженных предельным радиальным и ударным воздействиям, где стандартные подшипники быстро разрушаются из-за деформации металла.
|
Тип ролика
|
Основная сфера применения
|
Примеры промышленного оборудования
|
|
Цилиндрический
|
Тяжелое машиностроение
|
Крупные тяговые электродвигатели, мощные насосы, шпиндели станков
|
|
Сферический
|
Горнодобывающая отрасль
|
Щековые дробилки, вибрационные грохоты, валы прокатных станов
|
|
Конический
|
Транспортное машиностроение
|
Ступицы грузового автотранспорта, осевые буксы железнодорожных вагонов
|
|
Игольчатый
|
Автомобилестроение
|
Крестовины карданных валов, коробки переключения передач, компрессоры
|
|
Витой
|
Черная металлургия
|
Рольганги станов горячей прокатки, тяжелые ковшовые конвейеры
|
Специфика применения диктует строгие требования к монтажу. Превышение допустимых перекосов или некорректная регулировка тепловых зазоров ведет к немедленному нагреву и полному заклиниванию узла в течение нескольких часов работы под нагрузкой.
