В тяжелых агрегатах с длинными осями (бумагоделательные машины, прокатные станы, многоопорные конвейеры) возникает проблема естественной деформации. Под рабочей нагрузкой или из-за собственного веса вал прогибается. В таких условиях классическая жесткая опора становится причиной аварии, и мастера вынуждены переходить на самоустанавливающиеся подшипники скольжения. Это узлы, способные менять свой угол наклона вслед за изгибом оси.
Что происходит при перекосе оси: почему жесткая втулка не справляется
Если длинный вал прогнется даже на доли градуса, его геометрия перестанет совпадать с геометрией жесткой цилиндрической втулки. Вал начнет опираться не на всю поверхность антифрикционного слоя, а только на самый край подшипника.
Возникает эффект кромочного давления. В этой локальной точке масляный клин мгновенно разрушается, давление на металл возрастает в десятки раз. Это приводит к стремительному перегреву, выплавлению баббита или бронзы и заклиниванию ротора.
Самоустанавливающийся подшипник решает эту проблему за счет дополнительной степени свободы. Его внутренняя поверхность всегда остается строго параллельной шейке вала, равномерно распределяя эпюру давления вне зависимости от изгиба ротора.
Сферические поверхности и шарниры: как устроена самокомпенсация
Способность подшипника «плавать» вместе с валом обеспечивается специфической архитектурой корпуса или самого вкладыша. В машиностроении применяют три базовых конструктивных решения:
- Вкладыши со сферической спинкой. Рабочая (внутренняя) часть вкладыша имеет форму классического цилиндра, а вот его наружная поверхность выточена в виде сферы. Эта сфера укладывается в ответную круглую расточку тяжелого корпуса. Под нагрузкой весь вкладыш плавно скользит в корпусе, как шарнир, наклоняясь вслед за валом во всех плоскостях.

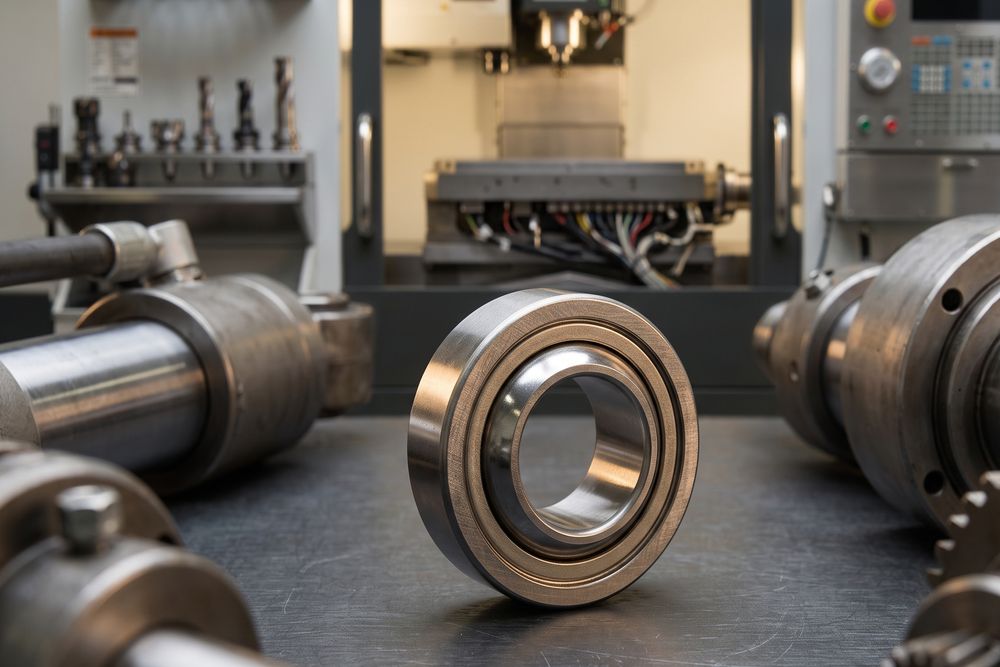

- Шарнирные подшипники (типа ШС). Это стандартизованные, компактные неразборные узлы. Они состоят из внутреннего кольца с выпуклой сферической поверхностью и наружного кольца с вогнутой сферой. В отличие от классических втулок, трение здесь происходит именно по сферической поверхности. Их применяют для передачи тяжелых радиальных, осевых и комбинированных нагрузок в подвижных соединениях.
- Балансирные (маятниковые) корпуса. Решение для гигантских промышленных установок. Сам подшипник (цилиндрический) жестко зафиксирован в массивном корпусе, но этот корпус установлен на центральную цапфу (ось). Вся конструкция может качаться в одной плоскости (подобно маятнику), компенсируя продольные прогибы многотонных роторов.
Где применяют плавающие опоры
Самоустанавливающиеся узлы — это стандарт для оборудования, где невозможно или экономически нецелесообразно обеспечивать идеальную жесткость рамы.
Подшипники типа ШС (шарнирные) массово устанавливают в проушины гидроцилиндров дорожно-строительной техники, в узлы сочленения стрел экскаваторов и шарниры независимых подвесок. В этих механизмах перекосы осей заложены самой кинематикой машины, и жесткая опора разрушилась бы в первые часы работы.
Крупногабаритные сферические вкладыши интегрируют в опоры тяжелых цементных печей (барабанов) и мельниц, где тепловое расширение и деформация фундамента неизбежно приводят к перекосу многометрового агрегата.
Разбор частых вопросов по эксплуатации
Может ли плавающий подшипник компенсировать грубые ошибки монтажа?
Нет. Способность к самоориентации предназначена для компенсации динамических прогибов в процессе работы (обычно в пределах 1-3 градусов). Использование сферического корпуса для скрытия грубого несовпадения осей валов при сборке приведет к тому, что шарнир выберет весь свой свободный ход и заклинит.
Нужно ли подавать смазку на сферическую спинку вкладыша?
Обязательно. Несмотря на то, что трение вала происходит внутри цилиндра, сам вкладыш должен иметь возможность плавно проворачиваться в корпусе при изгибе оси. Если сферическая посадка заржавеет или «прикипит» без смазки, подшипник превратится в жесткий, что вызовет кромочный износ.
Почему в шарнирах (ШС) часто используют композиты (тефлон), а не металл по металлу?
Потому что шарниры часто работают в режиме маятникового качания с малыми скоростями, где невозможно создать гидродинамический клин. Стальные шарниры требуют постоянного шприцевания консистентной смазкой, тогда как пара «сталь-фторопласт» работает в режиме сухого трения и не требует обслуживания.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
