В агрегатах, где невозможно организовать непрерывную циркуляцию масла или защитить посадочное место от грязи, применяются подшипники закрытого типа. Их главное преимущество — способность работать автономно. Интегрированные защитные экраны удерживают заводскую смазку внутри и блокируют доступ абразиву на протяжении всего жизненного цикла детали.
Механика необслуживаемых опор
В отличие от открытых модификаций, закрытые узлы не требуют внешней подачи смазочного материала. На этапе производства свободное пространство между кольцами заполняется специализированной пластичной смазкой (строго на 30-50% от объема). Превышение этой нормы недопустимо: избыток смазки резко увеличит гидродинамическое сопротивление и вызовет критический перегрев сепаратора.
Использование закрытых модификаций упрощает конструирование промышленного оборудования. Больше не нужно закладывать в проект сложную систему масляных каналов или устанавливать массивные внешние сальники. Допуски, геометрия и температурные режимы таких узлов соответствуют межгосударственному стандарту ГОСТ 520-2011, а типы защиты маркируются по системе ISO.
Маркировка и барьерные свойства: сталь против каучука
Уровень герметичности подшипника зависит от материала и принципа действия барьерных колец. На практике применяются два принципиально разных инженерных решения:
|
Индекс
|
Тип защитного экрана
|
Принцип герметизации
|
Пределы защиты
|
|

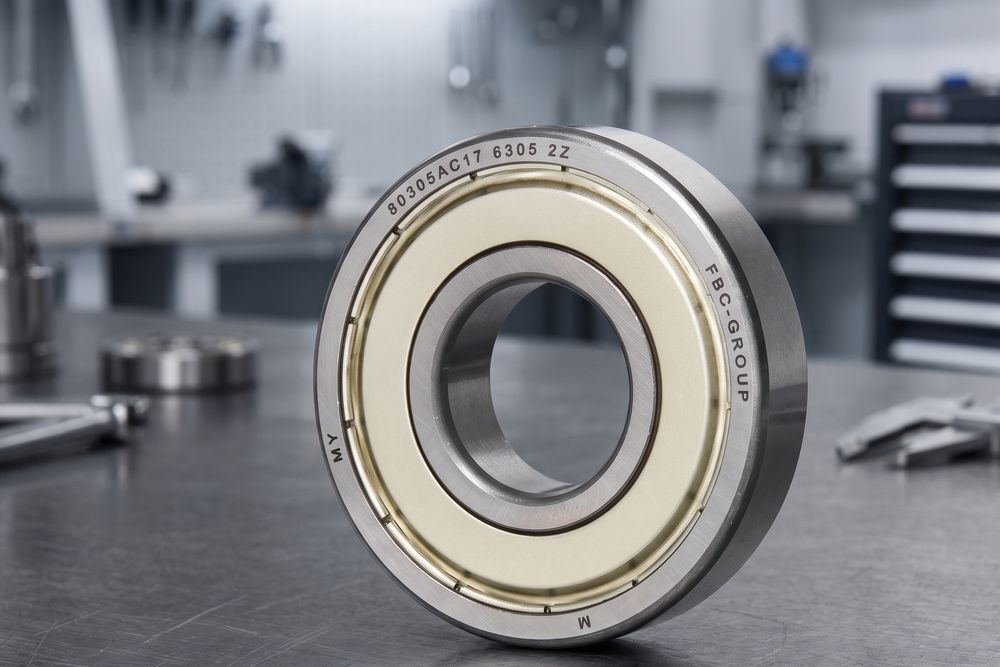

Z / ZZ (или 2Z)
|
Штампованная стальная шайба
|
Бесконтактный. Между кромкой шайбы и внутренним кольцом есть микрозазор.
|
Отсекает крупную пыль и металлическую стружку. Не защищает от жидкостей.
|
|
RS / 2RS (RSH, DDU)
|
Резинометаллическое уплотнение (NBR или FKM каучук)
|
Контактный. Эластичная кромка трется о посадочную проточку кольца.
|
Абсолютная защита от мелкодисперсной пыли, влаги и прямых брызг.
|
Одинарный индекс (Z или RS) означает защиту только с одной стороны. Двойной (ZZ или 2RS) — двустороннюю изоляцию.
Бесконтактные стальные шайбы (ZZ) не создают дополнительного сопротивления вращению, поэтому скоростные лимиты такого узла остаются максимальными. Контактные каучуковые уплотнения (2RS) обеспечивают максимальную герметичность, но трение резины о металл генерирует тепло, что закономерно снижает допустимую частоту оборотов.
Специфика интеграции в оборудование

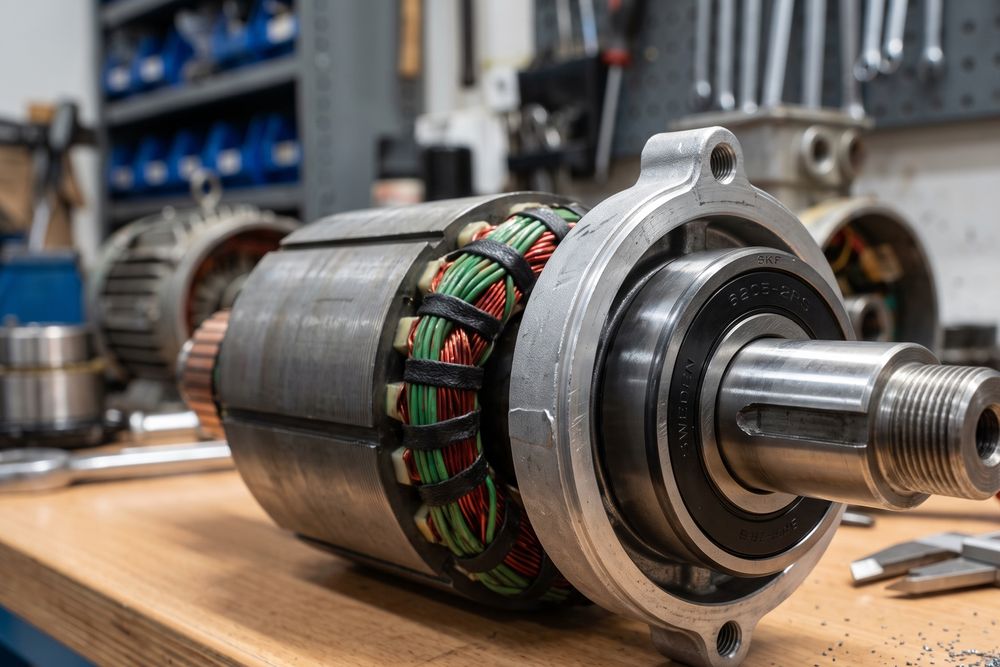

Условия эксплуатации жестко диктуют выбор защитного барьера. Детали серии ZZ устанавливают в чистых рабочих зонах, где в приоритете лежат высокие скорости и минимальный нагрев. Типичные точки монтажа — роторы электродвигателей, климатические установки и точные шпиндели станков.
Модели 2RS — это решение для агрессивных сред. Они востребованы в сельскохозяйственной технике, конвейерных роликах на пыльных производствах, насосах и бытовой технике. Плотное прилегание каучука надежно блокирует вымывание смазки и предотвращает абразивный износ дорожек.
Вопросы и ответы
Можно ли вскрыть подшипник 2RS, чтобы добавить свежую смазку?
Технический регламент исключает такие действия. При демонтаже неизбежно деформируется стальной армирующий каркас, повреждается каучуковая губа. Повторная установка не вернет герметичность, а ручная закладка смазки «на глаз» приведет к перегреву.
В чем разница между маркировками ZZ и 2Z?
Инженерной разницы нет. Оба индекса обозначают деталь с двумя стальными шайбами. Разное написание объясняется исключительно внутренними стандартами номенклатуры у разных брендов-производителей.
Допускается ли промывка закрытых узлов в растворителе перед монтажом?
Делать это запрещено. Агрессивный растворитель протечет за уплотнения, нарушит химический состав заводской смазки и разрушит каучук. Для подготовки к установке достаточно протереть наружные кольца чистой ветошью.
Почему подшипники 2RS нагреваются сильнее, чем аналоги ZZ?
Разница температур обусловлена физическим трением каучуковой кромки о металл кольца. У моделей ZZ физический контакт между экраном и вращающейся осью отсутствует, поэтому потери энергии на тепловыделение минимальны.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
