Многорядный подшипник качения — это тяжелонагруженный опорный узел, содержащий три и более контуров рабочих элементов. В классификации по числу рядов этот класс занимает верхнюю ступень по показателям грузоподъемности. Его главная функция — восприятие сверхвысоких давлений при жестких ограничениях радиального габарита узла.
Инженерная специфика и механика работы
Интеграция четырех или более рядов роликов в единый корпус кратно увеличивает площадь пятна контакта. Это пропорционально снижает удельные контактные напряжения на беговых дорожках. В результате металл колец выдерживает давления, при которых обычные подшипники разрушаются от усталостной деформации.
Однако многорядная архитектура усложняет кинематику детали:
- Внутреннее трение в таких узлах значительно выше, чем в однорядных или двухрядных аналогах.
- Они генерируют большой объем тепла и требуют организации принудительной циркуляции жидкой смазки.
Производство столь сложных опор требует микронной точности. Малейшая разность в диаметрах роликов из разных рядов приводит к перекосу нагрузки. Базовые допуски и технические стандарты для массивных опор регламентирует межгосударственный стандарт ГОСТ 520-2011.
Классификация по количеству рабочих контуров
Переход от двухрядной компоновки к многорядной продиктован исключительно необходимостью повысить несущую способность без изменения наружного диаметра корпуса.
|
Исполнение узла
|
Технические особенности
|
Вектор применения
|
|
Четырехрядное
|
Наиболее востребованный стандарт в тяжелом классе. Оснащается двумя или тремя массивными сепараторами.
|
Воспринимают максимальные радиальные или комбинированные нагрузки в зависимости от типа роликов.
|
|
Шести- и восьмирядное
|
Узкоспециализированные крупногабаритные решения. Чаще всего базируются на игольчатых телах качения.
|
Интегрируются в закрытые узлы с критическим дефицитом посадочного места по высоте.
|
Основные конфигурации многорядных опор
Из-за специфики применения многорядные конструкции практически всегда базируются на линейном контакте.
Шариковые модификации в этом классе не производятся из-за недостаточной площади опирания.

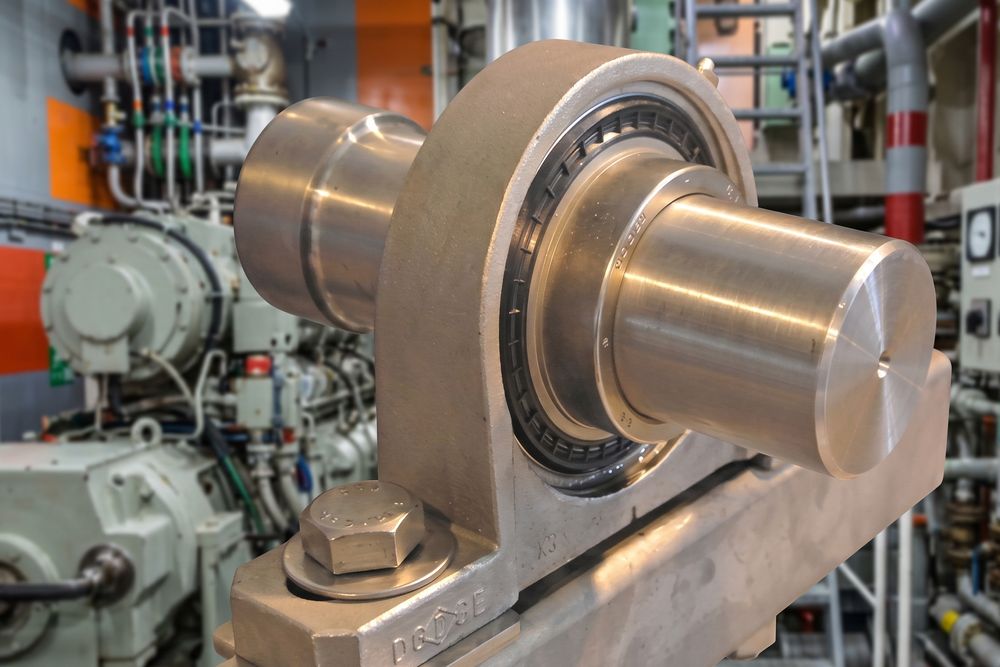

- Цилиндрические (четырехрядные). Обладают максимальной радиальной жесткостью. Внутреннее кольцо часто монтируют на вал с натягом, а наружное устанавливают в подушку. Они воспринимают исключительно поперечные векторы сил.

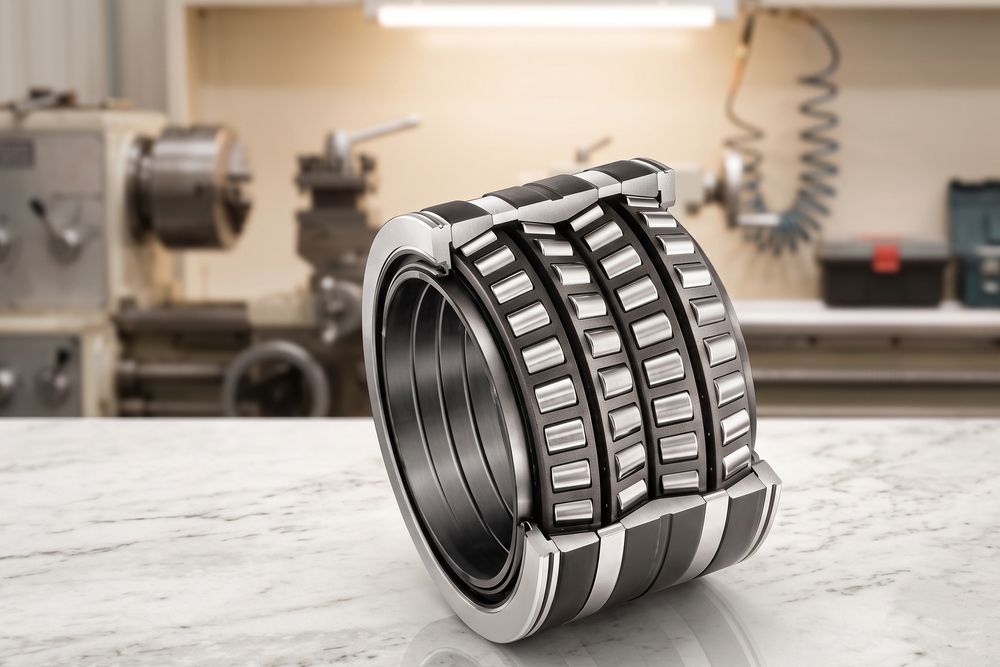

- Конические (четырехрядные). Представляют собой сложную сборку из нескольких внутренних и наружных колец с дистанционными шайбами. Такая компоновка жестко фиксирует вал и компенсирует сильные двусторонние осевые удары.
- Игольчатые. Включают несколько рядов тонких роликов, разделенных полимерными или стальными шайбами. Обеспечивают высокую несущую способность при минимальном радиальном профиле.
Сферы эксплуатации в машиностроении
Многорядные подшипники разрабатывают для самого тяжелого промышленного оборудования. Их монтируют там, где поломка опорного узла ведет к остановке всего производственного цикла.
Главная сфера применения цилиндрических и конических многорядных узлов — черная и цветная металлургия. Их устанавливают в валковые опоры клетей станов горячей и холодной прокатки. В этих агрегатах детали передают усилия обжатия металла, исчисляемые тысячами тонн.
Игольчатые многорядные сборки применяют в прессовом оборудовании, гильотинных ножницах и сложных редукторах большой мощности. Они стабильно работают в условиях высоких вибраций и пульсирующих давлений.
FAQ
Почему вместо многорядного подшипника не используют однорядный большего диаметра?
Увеличение наружного диаметра подшипника неизбежно требует увеличения размеров всего корпуса агрегата. Многорядная конструкция позволяет повысить грузоподъемность в 2-4 раза, сохраняя прежние радиальные габариты механизма.
Как обеспечивается равномерная смазка четырех рядов роликов?
В наружных и внутренних кольцах высверливают специальные смазочные канавки и радиальные отверстия. Через них масло под давлением подается непосредственно в центр узла к каждому сепаратору.
Допускают ли многорядные подшипники перекос вала?
Жесткие цилиндрические и конические модели перекосов не допускают. Любое нарушение ровности совмещения осей вызывает концентрацию напряжения на одном крайнем ряду роликов и быстрое разрушение металла.
Можно ли самостоятельно регулировать тепловой зазор в многорядной опоре?
В четырехрядных конических узлах зазор задается на заводе с помощью высокоточных дистанционных колец. Самостоятельная шлифовка или замена этих колец строго запрещена техническим регламентом.
