Конические подшипники скольжения — это гидродинамические опорные узлы, в которых рабочая поверхность имеет форму усеченного конуса. Они относятся к классу радиально-упорных опор и решают задачу точной пространственной фиксации ротора при комбинированных нагрузках.

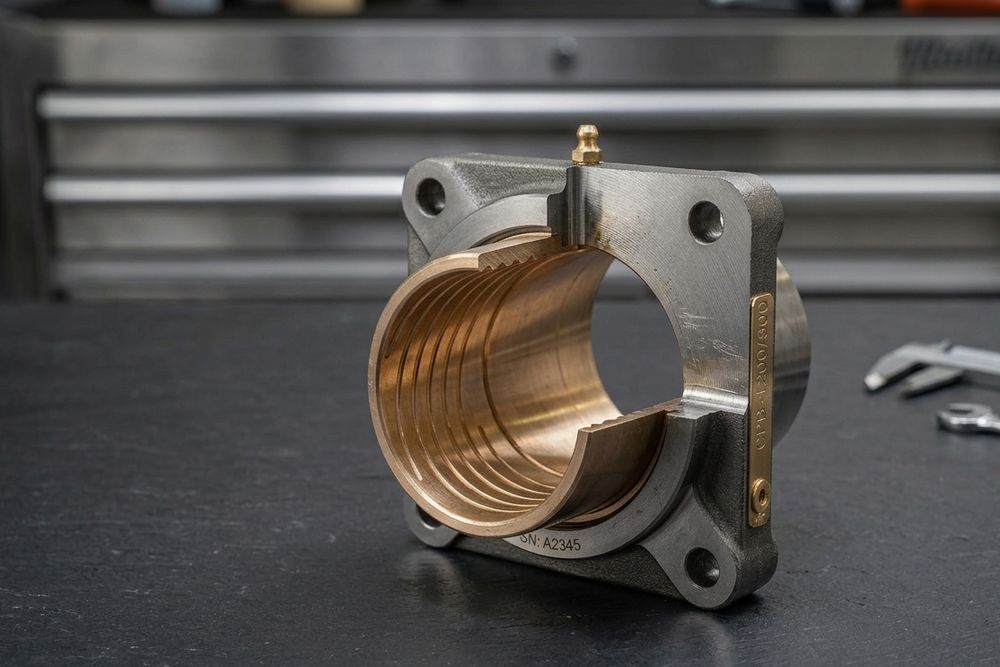

Конструктивные особенности
Ключевая специфика узлов — компенсация разнонаправленных сил за счет наклонной плоскости скольжения. Шейка вращающегося ротора также выполняется в виде конуса с идентичным углом уклона. Это позволяет системе жестко и точно центрировать вал относительно станины агрегата.
Согласно машиностроительным нормам (в частности, ГОСТ 25347-82, определяющему поля допусков и посадки), производство таких деталей требует строгого соблюдения точности при токарной и финишной шлифовальной обработке. Для создания стабильного масляного клина на внутренней части баббитовых или бронзовых вкладышей обязательно фрезеруют сложные системы маслоподводящих канавок.
Важное эксплуатационное достоинство такой модификации — возможность безразборной микрорегулировки рабочего зазора. Если мягкий антифрикционный слой со временем изнашивается, небольшое осевое смещение вкладыша с помощью микрометрической гайки восстанавливает первоначальный натяг.
Классификация по форме тел скольжения (вкладышей)
Классификация данных подшипников (с учетом терминологии ГОСТ ИСО 4378-1-2001) базируется на геометрическом исполнении антифрикционных элементов. Форма вкладыша определяет предельные скорости вращения и общую несущую способность узла.
|
Форма рабочего элемента
|
Конструктивные особенности узла
|
Основное промышленное применение
|
|
Одинарные усеченные конусы
|
Вкладыш имеет сплошную форму конуса с единым углом уклона. Воспринимает осевую нагрузку исключительно в одном направлении.
|
Прецизионные шпиндели металлообрабатывающих станков, промышленные насосы, небольшие турбины.
|
|
Сдвоенные (встречные) конусы
|
Система состоит из двух конических втулок, направленных узкими торцами навстречу друг другу для двусторонней фиксации ротора.
|
Тяжелые металлургические механизмы и промышленные редукторы со знакопеременной осевой нагрузкой.
|
|
Профилированные конусные
|
Внутренняя поверхность разделена на несколько независимых гидродинамических клиньев с индивидуальными смазочными карманами.
|
Сверхскоростные роторы компрессорного оборудования, где требуется максимальная виброустойчивость.
|
|
Многослойные композитные
|
Коническая стальная основа покрыта несущими слоями пористой бронзы и современных инженерных полимеров.
|
Автоматизированные конвейерные линии и узлы, работающие в условиях дефицита жидкой смазки.
|
Сферы применения
Конические опоры скольжения незаменимы на участках, где требуется абсолютное совпадение осей вращения при высоких скоростях. Их использование исключает радиальное и торцевое биение на протяжении всего срока службы промышленного агрегата.
Где применяются конические подшипники скольжения:
- Шпиндельные узлы токарных и шлифовальных станков прецизионного класса.
- Опорные системы центрифуг и заводских сепараторов.
- Направляющие блоки тяжелых прокатных станов.
- Роторные группы турбокомпрессоров с жесткими требованиями к центровке.
При строгом соблюдении регламента обслуживания и качественной фильтрации масла конические узлы работают долго и без сбоев. Контроль размеров зазора позволяет вовремя гасить низкочастотные вибрации и защищает оборудование от аварийных остановок.
FAQ
В чем главное техническое преимущество конического подшипника скольжения?
Он способен одновременно воспринимать радиальные и осевые нагрузки без установки дополнительных торцевых колец или упорных подпятников. Это делает весь узел компактным и механически жестким.
Как восстанавливают рабочий масляный зазор при естественном износе втулки?
Точную настройку производят дозированным осевым смещением вала или самого вкладыша с помощью калиброванных гаек. Это компенсирует износ металла без замены дорогостоящей детали.
Какие сплавы чаще всего используют для изготовления конических вкладышей?
Для заливки или расточки рабочих поверхностей применяют оловянные бронзы и тяжелонагруженные баббитовые сплавы. Они обладают отличной адаптивностью и сохраняют сложную геометрию конуса.
Сможет ли конический подшипник безопасно работать при дефиците смазки?
Нет, подобным узлам критически важно постоянное гидродинамическое трение. Нехватка масла под давлением быстро приведет к термическому перегреву и заклиниванию ротора из-за клинового эффекта.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
