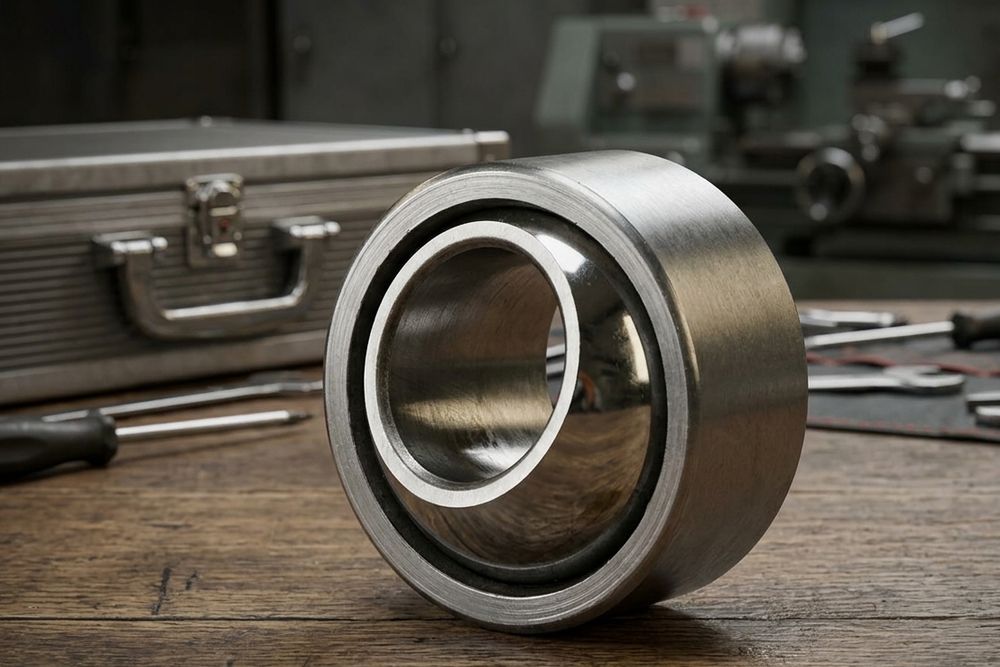

Сферические (шаровые) подшипники скольжения — это специализированные самоустанавливающиеся узлы трения, рабочая контактная поверхность которых имеет форму полусферы. Они относятся к классу тяжелонагруженных шарнирных опор. Их главная задача — обеспечивать надежную передачу радиальных, осевых и комбинированных нагрузок в подвижных или неподвижных соединениях, где невозможно добиться идеальной соосности вала и корпуса.
Конструктивные особенности

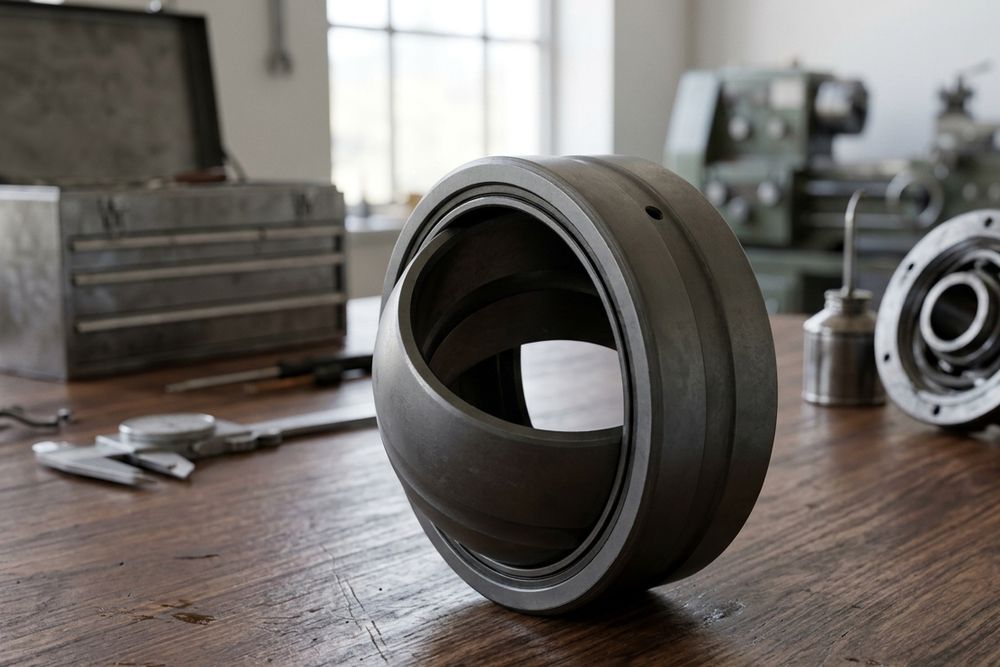

Главная отличительная черта шаровых подшипников (часто маркируемых аббревиатурой ШС) — способность автоматически компенсировать значительные перекосы вала относительно монтажной станины. Это техническое решение реализуется за счет сферической формы сопряженных поверхностей внутреннего и наружного колец. Подобная геометрия позволяет узлу работать по принципу пространственного шарнира.
В отличие от жестких цилиндрических или конических опор, сферические узлы обеспечивают свободное многомерное вращение и маятниковое качание. Это важное свойство для работы механизмов с неизбежными упругими деформациями рамы, сложной многорычажной кинематикой или частыми изменениями вектора приложения силы.
В соответствии с машиностроительными нормативами (например, ГОСТ 3635-78), рабочие элементы классических обслуживаемых шарниров изготавливаются из высокоуглеродистых подшипниковых сталей типа ШХ15. Для обеспечения бесперебойной работы стальные сферы обязательно легируют, подвергают термической закалке и фосфатируют. Если узел предназначен для работы без регулярного смазывания, внутреннюю поверхность наружного кольца армируют самосмазывающимися композитными материалами на основе фторопласта (PTFE).
Классификация по форме тел скольжения (вкладышей)
Классификация сферических опор зависит от геометрии профиля контактной зоны и направления воспринимаемых усилий. Форма сферических колец и вкладышей напрямую определяет кинематические возможности и предельную несущую способность шарнирного узла.
|
Форма рабочего элемента
|
Конструктивные особенности узла
|
Основное промышленное применение
|
|
Радиальные (тип ШС, ШСП)
|
Имеют сферическую поверхность, расположенную параллельно оси вала. Могут иметь цельное или разломленное наружное кольцо.
|
Восприятие высоких радиальных нагрузок в механизмах качания (гидроцилиндры, тяги, рычаги).
|
|
Упорные (тип ШУ)
|
Сферическая контактная зона расположена на торцевых плоскостях колец (специальных подпятниках).
|
Передача мощных односторонних осевых нагрузок при одновременном радиальном смещении вала.
|
|
Радиально-упорные (тип ШРЛ)
|
Асимметричная сферическая контактная зона располагается под выраженным углом к продольной оси вращения.
|
Надежная работа в узлах с тяжелыми комбинированными (радиальными и осевыми) нагрузками.
|
|
С композитными вкладышами
|
Поверхность стальной сферы контактирует с внутренним слоем из металлофторопласта или специального органоволокна.
|
Узлы, где подача жидкой смазки невозможна (аэрокосмическая отрасль, пищевое оборудование).
|
Сферы применения
Сферические подшипники скольжения востребованы в сверхнагруженных подвижных соединениях, которые регулярно подвергаются высоким знакопеременным, статическим или ударным нагрузкам. Их внедрение гарантирует стабильную и безопасную работу механизмов в условиях постоянных угловых перекосов.
Ключевые отрасли и сферы применения сферических подшипников скольжения:
- Навесное оборудование строительной, дорожной и тяжелой сельскохозяйственной спецтехники (отвалы, ковши).
- Шарнирные тяги, проушины гидроцилиндров и элементы независимой подвески большегрузного автомобильного транспорта.
- Ответственные опорные узлы мостовых кранов, шагающих экскаваторов и карьерных самосвалов.
- Сложные кинематические системы в современной робототехнике, авиастроении и судовом рулевом управлении.
Реальная долговечность обслуживаемого сферического узла напрямую зависит от качества уплотнительных манжет и регулярности шприцевания консистентной смазкой. В свою очередь, необслуживаемые подшипники (с фторопластовым скользящим слоем) уверенно сохраняют работоспособность в условиях экстремальной запыленности, опираясь исключительно на внутренний ресурс твердого антифрикционного покрытия.
FAQ
Чем сферический подшипник скольжения отличается от самоустанавливающегося шарикоподшипника?
В подшипнике скольжения полностью отсутствуют тела качения (шарики или ролики), а стальные кольца скользят непосредственно друг по другу. Это позволяет шарниру выдерживать гигантские ударные нагрузки, которые моментально разрушили бы точечный контакт хрупких шариков.
Что значит «необслуживаемый сферический подшипник»?
Это специализированный трибологический узел, в котором между сферическими поверхностями размещен слой твердого самосмазывающегося материала (например, тефлоновая ткань или металлофторопласт). Он физически не требует периодического технического обслуживания и нагнетания консистентной смазки.
Можно ли использовать шаровой подшипник для высоких скоростей вращения?
Нет, они спроектированы исключительно для работы в режимах медленного вращения, маятникового качания или периодического проскальзывания. При высоких оборотах плотный поверхностный контакт сфер вызывает мгновенный термический перегрев и последующее заклинивание.
Как маркируются сферические подшипники с отверстиями для смазки?
Согласно российским машиностроительным стандартам, обслуживаемые радиальные модели обычно имеют в своей маркировке букву «К» (например, серия ШСП...К). Она прямо указывает на наличие технологических смазочных канавок и радиальных отверстий во внутреннем и наружном кольцах.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
