Виды подшипников для железнодорожного транспорта

Железнодорожный транспорт работает в условиях циклических многотонных нагрузок, резких климатических перепадов и высоких скоростей. Подшипники здесь не просто обеспечивают вращение осей — они выступают главным гарантом безопасности движения. Заклинивание или разрушение опорного узла на скорости неизбежно ведет к сходу подвижного состава.

Именно поэтому в железнодорожной отрасли применяется узкоспециализированная номенклатура подшипников с увеличенным ресурсом, достигающим миллиона километров пробега.

Буксовые узлы: главная опора вагонов и локомотивов

Букса — это критически важный элемент ходовой части, связывающий колесную пару с боковой рамой тележки. Она передает на шейку оси нагрузку от веса вагона, а в обратном направлении воспринимает ударные нагрузки от стыков рельсов.

Долгое время основным стандартом были радиальные роликовые подшипники с короткими цилиндрическими роликами. Они устанавливались парами, требовали регулярного вскрытия для контроля смазки и точной регулировки торцевого зазора при сборке. Малейшая ошибка слесаря приводила к перегреву узла в пути.

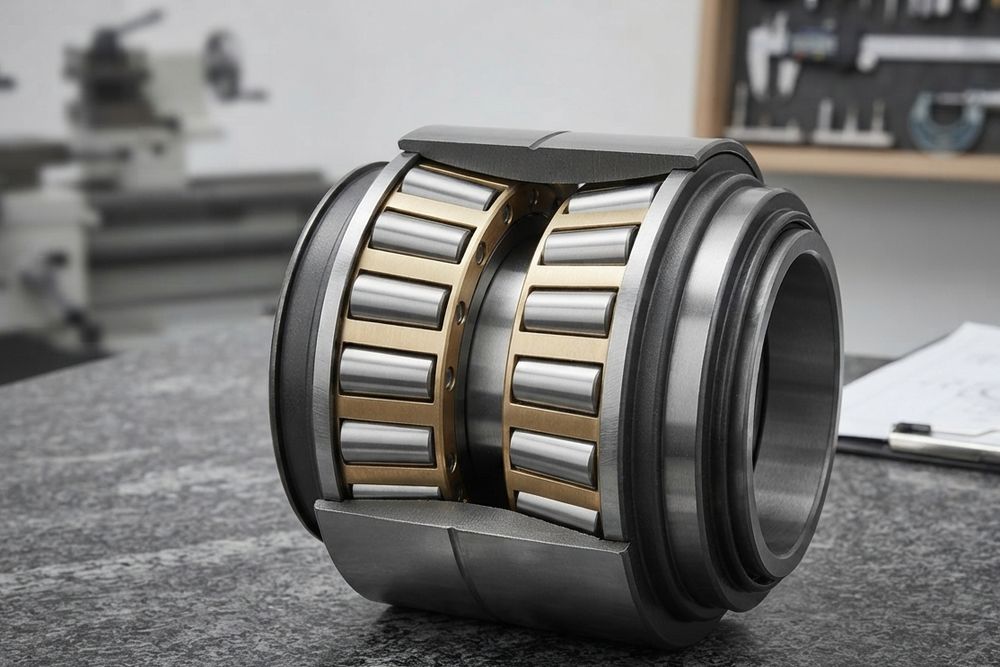

Современным стандартом для грузовых вагонов стали двухрядные конические подшипники кассетного типа (TBU). Это неразборный, отрегулированный на заводе блок с интегрированными уплотнениями и заложенной долговечной смазкой. Кассетные подшипники минимизируют человеческий фактор при монтаже и позволяют вагонам проходить до 800 000 км без технического обслуживания буксового узла.

Тяговые электродвигатели (ТЭД) и редукторы

В локомотивах и электропоездах вращение на колесные пары передается от тяговых электродвигателей через осевые редукторы. Опорные узлы в этих агрегатах работают на высоких оборотах и подвергаются интенсивной вибрации от пути.

Для якорей тяговых двигателей традиционно применяются цилиндрические роликоподшипники с массивными латунными сепараторами, которые лучше стальных выдерживают ударные нагрузки и не становятся хрупкими в сильные морозы.

Специфическая проблема электротяговой техники — блуждающие токи. Если паразитный электрический ток пройдет от ротора на корпус через подшипник, между роликами и беговыми дорожками возникнут микродуговые разряды. Это явление называется электроэрозией: на металле образуются микрократеры, и узел быстро разрушается.

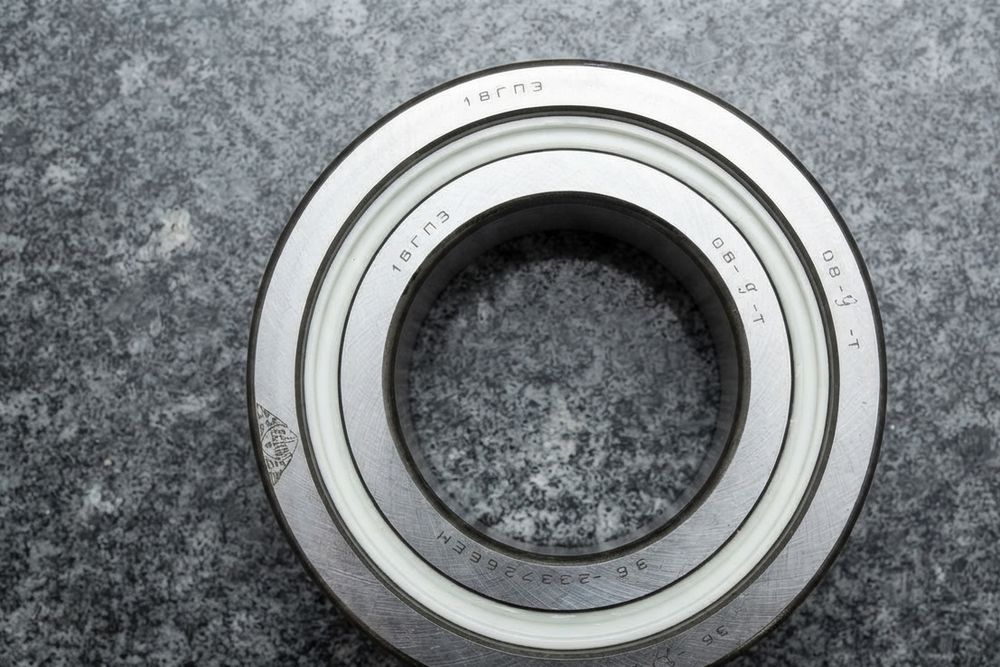

Для предотвращения пробоя на ТЭД устанавливают специализированные токоизолированные подшипники. Их наружная обойма покрывается тонким слоем оксида алюминия (керамики), выступающим в роли надежного диэлектрика.

Нормативная база и стандартизация

Требования к железнодорожным подшипникам жестко регламентированы государственными и отраслевыми стандартами, гарантирующими их безотказность:

FAQ: Разбор частых вопросов

Почему железные дороги массово переходят на кассетные подшипники?

Переход обусловлен экономикой и безопасностью. Кассетные узлы снижают сопротивление движению поезда, исключают ошибки при закладке смазки и увеличивают межремонтный пробег вагона в несколько раз.

Что вызывает нагрев буксового узла в пути следования?

Нагрев происходит из-за разрушения сепаратора, потери смазочных свойств или попадания воды внутрь корпуса. Избыточное трение раскаляет металл, что фиксируется напольными инфракрасными датчиками (системами КТСМ) на ходу поезда.

Зачем в подшипниках локомотивов используют латунные сепараторы?

Латунь обладает превосходными антифрикционными свойствами и высокой пластичностью. При экстремальных морозах и ударных нагрузках от рельсов она не трескается, в отличие от полиамида или тонкой штампованной стали.

Что такое электроэрозия подшипника?

Это процесс разрушения беговых дорожек под воздействием паразитных электрических токов в тяговых двигателях. Микродуговые разряды выжигают металл, образуя характерное рифление (эффект «стиральной доски») на кольцах узла.

Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
