Плоские (кольцевые и дисковые) подшипники скольжения — это специализированные узлы, рабочая поверхность которых имеет ровную плоскостную геометрию. Они относятся к классу тяжелонагруженных упорных опор и предназначены для жесткого восприятия мощных осевых нагрузок, действующих вдоль продольной оси вращающегося вала.
Конструктивные особенности

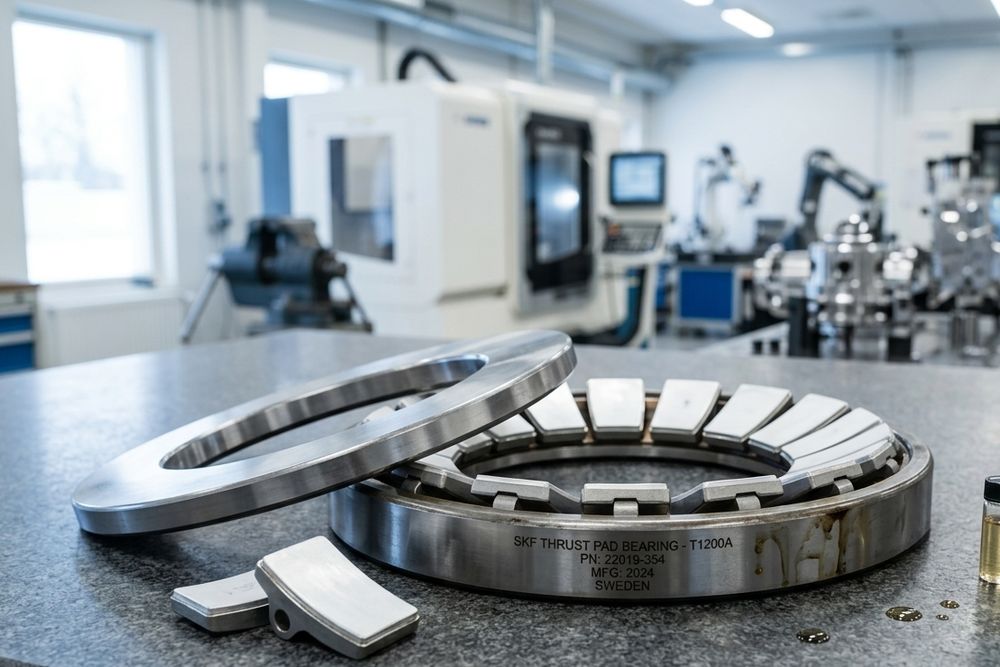

Главная техническая особенность плоских опор заключается в параллельном расположении контактных поверхностей относительно торца вала или гребня ротора. Конструктивно узел представляет собой опорный диск (пяту) и неподвижное кольцо (подпятник), между которыми формируется несущая масляная пленка или работает слой твердой смазки.
Согласно машиностроительным стандартам (включая терминологию ГОСТ ИСО 4378-1-2001), контактные плоскости подвергаются прецизионной шлифовке и притирке. Для создания устойчивого гидродинамического клина на поверхности бронзовых или стальных дисков обязательно фрезеруют сложные системы клиновых скосов, радиальных или спиральных смазочных канавок.
Способность выдерживать давление напрямую зависит от площади соприкосновения и качества теплоотвода. Плоская форма обеспечивает максимально возможную площадь пятна контакта, что позволяет надежно фиксировать даже самые тяжелые вертикальные роторы, предотвращая их продольное смещение при работе.
Классификация по форме тел скольжения (вкладышей)
Классификация плоских упорных подшипников базируется на конструктивном исполнении рабочих элементов (колец и дисков). Геометрия контактной зоны определяет кинематические характеристики и предельную нагрузочную способность узла.
|
Форма рабочего элемента
|
Конструктивные особенности узла
|
Основное промышленное применение
|
|
Сплошные (кольцевые)
|
Рабочий элемент представляет собой цельное плоское кольцо с радиальными или профилированными маслоподводящими канавками.
|
Тяжелые металлорежущие станки, тихоходные промышленные редукторы, винтовые конвейеры.
|
|
Разъемные (полукольца)
|
Упорное кольцо разделено на две симметричные половины для облегчения установки в закрытые картеры.
|
Осевая фиксация коленчатых валов автомобильных и промышленных двигателей внутреннего сгорания.
|
|
Гребенчатые (многодисковые)
|
Состоят из нескольких чередующихся плоских дисков, взаимодействующих с кольцевыми проточками на валу.
|
Тяжелые судовые валопроводы и мощные насосы, где требуется максимальная площадь опоры.
|
|
С твердосмазочными вставками
|
Бронзовый или стальной диск имеет сквозные отверстия, заполненные графитом или тефлоновым композитом.
|
Печи, сушильные барабаны и узлы, работающие при высоких температурах без жидкой смазки.
|
Сферы применения
Плоские и кольцевые подшипники технически незаменимы там, где необходимо компенсировать гигантские продольные усилия при сохранении минимальных габаритов узла по длине вала. Их установка гарантирует надежную защиту картера от разрушения при сильных осевых сдвигах.
Где используются такие модификации:
- Опорные узлы вертикальных роторов тяжелых гидрогенераторов и промышленных турбин.
- Упорные блоки судовых гребных валов, передающие толкающее усилие винта на корпус судна.
- Шпиндельные бабки токарных и фрезерных станков прецизионного класса.
- Осевые опоры мощных центробежных насосов и промышленных вентиляционных установок.
При грамотном расчете масляного клина и строгом соблюдении регламента технического обслуживания, плоские упорные узлы работают исключительно долго. Стабильное жидкостное трение полностью исключает прямой контакт металлов, сводя механический износ пяты и подпятника к минимуму.
Вопрос-ответ
В чем отличие плоского подшипника скольжения от упорного подшипника качения?
Плоская опора скольжения имеет сплошную зону контакта, что позволяет ей выдерживать колоссальные ударные и статические нагрузки. Упорные подшипники качения разрушаются при таких усилиях из-за точечного напряжения на шариках или роликах.
Зачем на поверхности плоского кольца делают спиральные или клиновые канавки?
Они необходимы для принудительного затягивания масла в зону трения при вращении вала. Это гидродинамическое действие формирует прочную несущую масляную пленку, которая отжимает ротор и предотвращает сухое трение.
Почему упорные полукольца часто используют в двигателях внутреннего сгорания?
Разъемная конструкция полуколец позволяет монтировать их по бокам от коренной шейки коленчатого вала без полной разборки блока цилиндров. Они эффективно гасят осевые смещения, возникающие, например, при выжиме сцепления.
Из каких материалов изготавливают плоские дисковые подшипники?
Для тяжелонагруженных узлов с жидкостной смазкой применяют высококачественные оловянные бронзы и баббиты. В высокотемпературных агрегатах используют металлографитовые композиты, не требующие масляной ванны.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
