Водяной насос (помпа) системы охлаждения двигателя работает под воздействием постоянного изгибающего момента. Со стороны приводного шкива на узел действует мощная радиальная нагрузка от натяжения ремня ГРМ или вспомогательных агрегатов, а со стороны крыльчатки — гидродинамическая осевая сила, возникающая при нагнетании антифриза.
Базовые классы подшипников водяных насосов

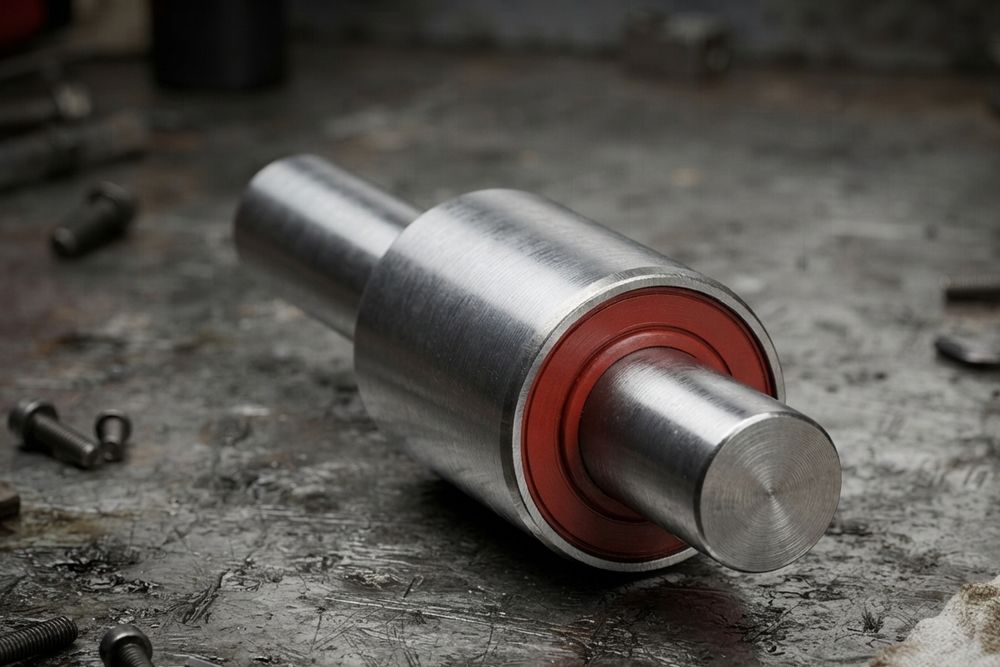

Главная инженерная особенность подшипника помпы заключается в полном отсутствии внутреннего кольца. Беговые дорожки вышлифованы непосредственно на валу насоса, а наружным кольцом служит единая гильза. Эта конструкция называется подшипником с интегрированным валом (integral shaft bearing). Такая особенность позволяет максимально увеличить базовый диаметр вала, существенно повысив его жесткость на изгиб без увеличения внешних габаритов узла.
Поскольку вал помпы всегда опирается на два ряда тел качения, их комбинируют в зависимости от крутящего момента двигателя и ширины приводного ремня. Выделяют два конструктивных класса:
|
Конструктивный тип
|
Базовый класс по ГОСТ/ISO
|
Особенности кинематики и применение
|
|
Шарико-шариковый (Ball-Ball)
|
Двухрядные радиально-упорные подшипники с интегрированным валом
|
Два ряда шариков одинакового диаметра. Воспринимают радиальные и осевые нагрузки с обеих сторон, однако ряд со стороны шкива всегда нагружен сильнее. Обладают низким коэффициентом трения, поэтому применяются на большинстве легковых автомобилей с бензиновыми двигателями малой и средней мощности.
|
|
Ролико-шариковый (Roller-Ball)
|
Комбинированные радиально-упорные подшипники с интегрированным валом
|
Ряд со стороны шкива состоит из цилиндрических роликов, а ряд со стороны крыльчатки — из шариков. Ролики за счет линейного пятна контакта принимают на себя экстремальную радиальную нагрузку от натяжения ремня, а шарики фиксируют вал от осевого смещения. Применяются на тяжелонагруженных дизельных двигателях и коммерческом транспорте.
|
Герметизация и смазка узла
Подшипник водяного насоса находится в критической близости к разогретому антифризу (температура около 90-110 °C), однако теплоноситель ни в коем случае не должен попадать на тела качения.
Для герметизации контура охлаждения на вал перед подшипником напрессовывается механическое торцевое уплотнение (сальник помпы). Подшипник защищен штатными резинометаллическими уплотнениями и при производстве заполняется высокотемпературной смазкой на основе полимочевины, рассчитанной на весь срок службы.
Если торцевое уплотнение дает течь, горячий антифриз под давлением прорывается в подшипник, мгновенно вымывая смазку, что ведет к быстрому заклиниванию и разрушению узла.
FAQ
Почему подшипник помпы быстро разрушается при перетяжке приводного ремня?
Избыточное натяжение ремня многократно увеличивает радиальную нагрузку на крайний ряд тел качения (ролики или шарики). Это приводит к упругому прогибу оси на микроскопические величины. Масляная пленка в пятне контакта продавливается, возникает прямой контакт металлических поверхностей, что вызывает быстрый износ беговых дорожек на валу.
Зачем на корпусе водяного насоса делается небольшое дренажное отверстие?
Это индикаторное и защитное отверстие, расположенное между торцевым уплотнением крыльчатки и подшипником. В случае износа сальника просочившийся антифриз сбрасывается наружу через этот дренаж, не доходя до уплотнений самого подшипника. Появление капель охлаждающей жидкости из этого отверстия — прямой сигнал к немедленной замене помпы.
Можно ли выпрессовать изношенный подшипник из помпы и заменить только его?
Технически (при наличии гидравлического пресса) — да, но на практике это нецелесообразно. При разборке узла неизбежно разрушается механическое торцевое уплотнение крыльчатки. Подобрать и правильно запрессовать новый герметичный сальник с нужным преднатягом в условиях СТО крайне сложно. Поэтому водяной насос всегда рассматривается как неремонтопригодный модуль и меняется целиком.
