Медицинская техника проектируется с учетом жестких стандартов биосовместимости, малошумности и радиационной безопасности. Опорные узлы в этой отрасли работают в условиях, нетипичных для классического машиностроения: от сверхвысоких частот вращения стоматологического инструмента до мощных магнитных полей в томографах.
Любая погрешность в работе механики искажает результаты диагностики или ставит под угрозу безопасность пациента. Это диктует переход от стандартных сплавов к технической керамике, полимерам и азотированным сталям.
Условия эксплуатации
Главная угроза для механики хирургического инструмента — регулярная термическая стерилизация. В автоклаве подшипник подвергается воздействию насыщенного пара при температуре +134 °C и перепадам давления. В таких условиях базовая подшипниковая сталь (ШХ15) быстро окисляется, а классические пластичные смазки деградируют. Для защиты узлов инженеры применяют мартенситные нержавеющие стали (AISI 440C) и специальные фторированные смазки, устойчивые к вымыванию.
Вторая специфика связана с аппаратами магнитно-резонансной томографии (МРТ). Магнитное поле томографа в десятки тысяч раз сильнее магнитного поля Земли. Использование ферромагнитных сплавов в зоне сканирования недопустимо: они искажают радиочастотный сигнал, снижая качество снимков, и подвергаются сильному физическому притяжению. Для подобных задач проектируются полностью немагнитные опорные узлы.
Базовые типы подшипников для медицинской техники
Номенклатура подшипников для медицины базируется на высокоточных сериях с минимальным уровнем вибрации:
- Миниатюрные радиальные шарикоподшипники (ГОСТ 10058-90). Базовое решение для лабораторных центрифуг, аппаратов ИВЛ и систем жизнеобеспечения. Отличаются малыми габаритами (от 1 мм по внутреннему диаметру) и низким моментом трения.
- Гибридные шарикоподшипники. Комплектуются телами качения из нитрида кремния (Si3N4) и кольцами из коррозионностойкой стали. Керамические шарики легче стальных, не намагничиваются и минимизируют нагрев узла при высоких скоростях.

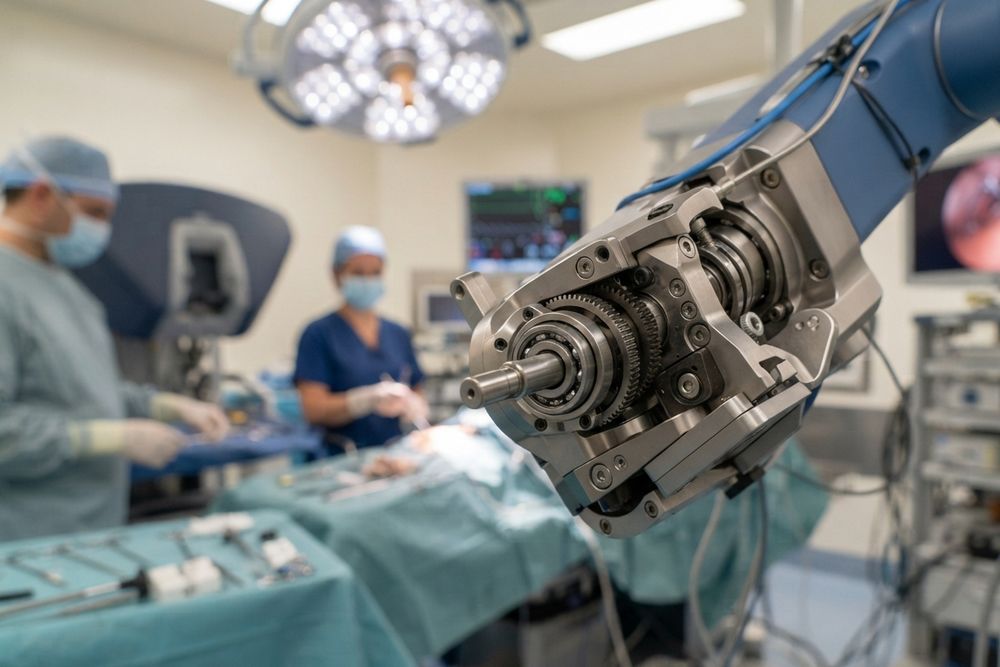

- Тонкостенные подшипники (международные серии ISO). Применяются в шарнирах хирургических роботов-ассистентов. Обеспечивают высокую жесткость при минимальных габаритах и массе сочленения.
- Опорно-поворотные устройства большого диаметра. Устанавливаются в компьютерных томографах (КТ) для обеспечения плавного вращения тяжелого сканирующего гентри.
Распределение подшипников по видам оборудования
Конструкция опорных узлов меняется в зависимости от функционального назначения медицинского аппарата. Выделяют несколько основных групп.
Стоматологические турбинные наконечники
Турбина бормашины вращается с частотой от 300 000 до 400 000 об/мин. При таких параметрах центробежная сила стальных шариков вызывает преждевременный износ дорожек качения. Отраслевым стандартом здесь стали гибридные подшипники с керамическими телами качения.
Для снижения веса и устойчивости к автоклавированию они оснащаются сепараторами из высокотемпературных полимеров — торлона (PAI) или полиэфирэфиркетона (PEEK).
Сканирующие томографы (КТ)
В компьютерных томографах рентгеновская трубка и детекторы закреплены на вращающемся кольце (гентри), вес которого превышает тонну. Гентри вращается со скоростью до 300 об/мин, опираясь на крупногабаритный шариковый или роликовый подшипник диаметром более метра.
Главное требование к узлу — минимальный акустический шум и отсутствие вибраций, чтобы не вызывать дискомфорт у пациента и не смазывать изображение.
Хирургический электроинструмент
Медицинские пилы и дрели для травматологии работают при значительных осевых нагрузках и регулярно проходят жесткую стерилизацию. В их шпинделях используются прецизионные радиально-упорные подшипники из высокоазотистой нержавеющей стали, которая по коррозионной стойкости и усталостной прочности превосходит классическую марку 440C.
Лабораторные центрифуги
При разделении фракций крови ротор центрифуги вращается на высоких скоростях, при этом неизбежно возникает дисбаланс масс. Шпиндель ротора опирается на радиально-упорные шарикоподшипники, способные длительно воспринимать комбинированные нагрузки от вибрации и обеспечивать плавный выбег при остановке.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
Вопросы и ответы
- Можно ли использовать в аппаратах МРТ подшипники из стандартной нержавеющей стали?
- Нет. Самая распространенная в машиностроении нержавеющая сталь AISI 440C относится к мартенситному классу, она обладает выраженными магнитными свойствами. Для зоны МРТ требуются подшипники из аустенитной стали, титановых сплавов, бериллиевой бронзы или полностью керамические узлы, не взаимодействующие с магнитным полем.
- Почему подшипники стоматологических наконечников часто выходят из строя до окончания ресурса?
- Главная причина — нарушение протокола очистки перед автоклавированием. Если после приема пациента наконечник не продуть специальным спреем, микрочастицы крови, слюны и зубной пыли запекаются внутри подшипника при температуре +134 °C. Этот нагар работает как абразив, разрушая полимерный сепаратор и керамические шарики при следующем запуске.
- Зачем в хирургических роботах используют подшипники с твердыми смазками?
- Твердая полимерная матрица (Solid Oil), пропитанная синтетическим маслом, исключает риск выделения смазочных паров или микрокапель в стерильную атмосферу операционной. Кроме того, такая структура не вымывается дезинфицирующими растворами при регулярной санитарной обработке манипуляторов.
