Виды подшипников для оборудования приборостроения

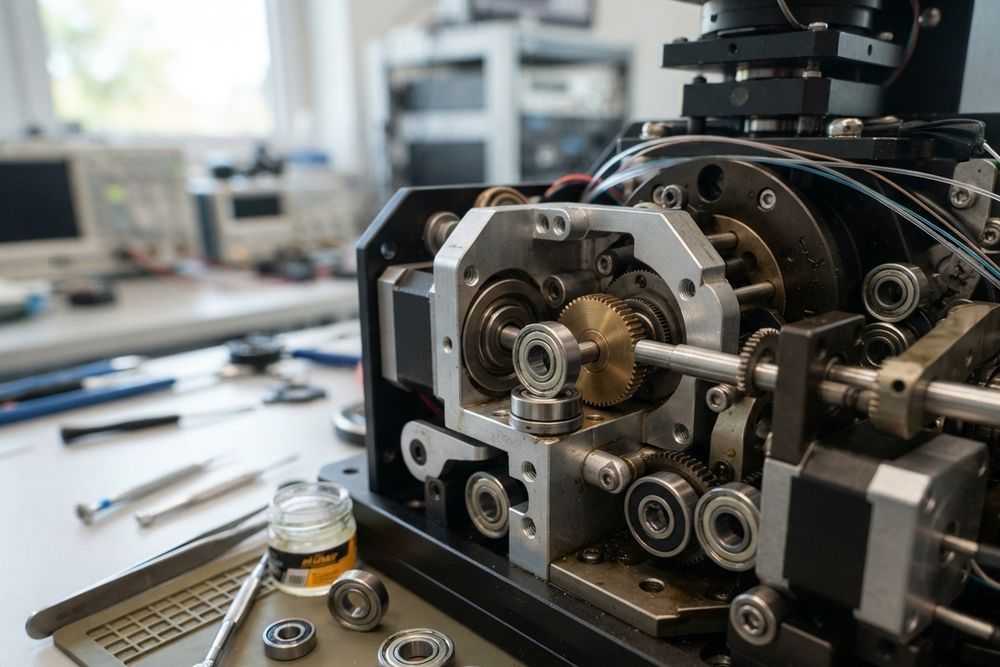

В точной механике требования к опорным узлам отличаются от тяжелого машиностроения. Вместо высокой грузоподъемности на первый план выходит минимизация габаритов и снижение момента трения.

Механика в этой отрасли применяется в измерительных системах, оптике и навигационном оборудовании, где малейшее сопротивление качению искажает показания. Это обуславливает использование миниатюрных серий, антимагнитных сплавов и особых систем смазки.

Особенности эксплуатации

Основная проблема приборных подшипников — сопротивление вращению. Пусковой момент трения в энкодерах или гироскопах должен быть минимальным и стабильным. Традиционные пластичные смазки здесь малоэффективны, их вязкость сильно меняется при колебаниях температуры. Это создает непредсказуемое сопротивление и сбивает калибровку оборудования.

Для снижения трения инженеры используют маловязкие синтетические (силиконовые или эфирные) масла. В вакуумной аппаратуре или оптических системах, где недопустимо испарение смазки, применяются твердые антифрикционные покрытия (дисульфид молибдена, фторопласт) или гибридные подшипники с керамическими шариками, способные стабильно работать всухую.

Виды подшипников для приборостроения

Номенклатура для точной механики включает узлы сверхмалых размеров, проходящие строгий контроль на легкость вращения и уровень вибраций. Основные виды представлены в таблице:

Основные узлы использования подшипников в приобростроении

Выбор конструкции опорного узла определяется характером считываемых данных и условиями работы прибора.

В навигационных приборах и гироскопах ротор вращается со скоростью до десятков тысяч оборотов в минуту. Опоры собираются с предварительным натягом для исключения микровибраций, способных нарушить работу системы координат.

В датчиках угла поворота (энкодерах) вал опирается на миниатюрные шарикоподшипники. Их главная задача — точная центровка оси, чтобы оптическая метка или магнитный полюс считывались сенсором без пространственных погрешностей. Для высокоточных координатно-измерительных машин (КИМ) и аэрокосмических сканеров применяются газовые подшипники. Они обеспечивают плавное перемещение кареток и зеркал без механического износа, что необходимо для микронной точности позиционирования.

Для фиксации сверхмалых усилий используются камневые опоры. В механических манометрах и микрометрах стальная цапфа оси опирается на коническое углубление в сапфире. Такая геометрия сводит площадь контакта к точке, позволяя прибору реагировать на минимальные изменения давления среды.

Вопрос-ответ

Как защищают приборные подшипники от пыли, если резиновые уплотнения увеличивают трение?

Контактные резиновые уплотнения (RS) создают недопустимое сопротивление вращению из-за трения эластомера о внутреннее кольцо. Для защиты от загрязнений применяют бесконтактные металлические защитные шайбы (ZZ). Сборка и эксплуатация высокоточных приборов осуществляются в «чистых комнатах» с контролируемым классом запыленности, что снижает потребность в тяжелой герметизации узлов.

Почему в прецизионной оптике избегают использования жидких масел?

Жидкие смазочные материалы обладают летучестью. При перепадах температур их пары конденсируются на линзах и лазерных зеркалах, искажая преломление и снижая светопропускание оптики. В таких узлах используют твердые антифрикционные покрытия или устанавливают гибридные подшипники, работающие без смазки.

В чем техническое преимущество синтетического сапфира в камневых опорах?

Синтетический сапфир обладает высокой чистотой поверхности и твердостью, уступающей только алмазу. Полированная стальная ось, опирающаяся на сапфир, имеет предельно низкий коэффициент трения скольжения. Этот материал не подвержен термическим деформациям и не взаимодействует с магнитными полями прибора.

Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
