Массовое машиностроение опирается на стандартизированные каталоги. Классические радиальные, роликовые и сферические подшипники закрывают абсолютное большинство кинематических задач. Однако существует оборудование, работающее в условиях, где традиционная механика и стандартная подшипниковая сталь физически не выдерживают нагрузок.
Для таких задач инженеры разработали гибридные и специальные опоры.
Принципиальные отличия от стандартных опор
Эти узлы невозможно классифицировать по базовым таблицам ГОСТ или ISO, потому что они выходят за рамки стандартных классификаций по материалам и геометрии. Их выносят в отдельный класс по двум причинам:
- Симбиоз материалов (гибридность). В одном узле объединяются компоненты с принципиально разной физикой и модулем упругости. Цель — взять сильные стороны разных материалов и нивелировать их слабости.
- Узкопрофильная геометрия (кастомность). Специальные подшипники проектируются задом наперед: не от универсальной нагрузки, а от конкретной агрессивной среды (радиации, глубокого вакуума, блуждающих токов или экстремальных температур).
Краткий обзор видов
Поскольку каждый из нестандартных узлов обладает сложной физикой работы, можно обозначить их место в общей классификации. Детальный разбор каждого типа будет представлен отдельно.
|
Группа
|
Специфика конструкции
|
Главная решаемая проблема
|
|
Гибридные (керамические)
|
Кольца из стали (ШХ15), а тела качения — из сверхтвердой керамики (нитрида кремния Si3N4).
|
Снижение динамических нагрузок на кольца на сверхвысоких скоростях и естественная защита от пробоя током.
|
|
Токоизолированные
|
Классический стальный узел, на наружное или внутреннее кольцо которого плазменным напылением нанесен слой оксида алюминия.
|
Защита от электроэрозии (питтинга) дорожек качения в мощных электродвигателях и частотных приводах.
|
|
Высокотемпературные
|
Многократно увеличенные тепловые зазоры, графитовые сепараторы или твердые смазки (дисульфид молибдена).
|
Работа в металлургических печах при температурах от +200 °C до +350 °C, где жидкое масло мгновенно выгорает.
|
|
Сенсорные (мехатронные)
|
Интеграция магнитного энкодера и датчиков Холла непосредственно в уплотнение подшипника.
|
Одновременное обеспечение вращения и передача точных данных о скорости в ЭБУ (основа систем ABS).
|
Отдельной строкой в этой классификации идут цельнокерамические (не магнитятся и не ржавеют), вакуумные и радиационно-стойкие подшипники, которые работают без смазки в условиях космического пространства или внутри атомных реакторов.
FAQ-блок
Все ли керамические подшипники являются гибридными?

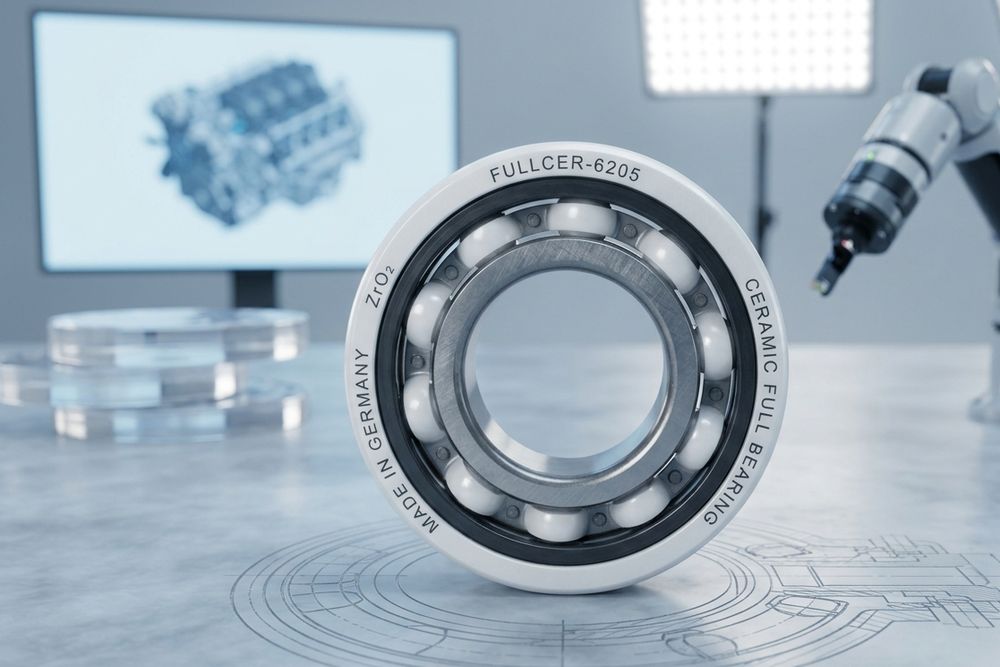

Нет. Термин «гибридный» применяется только к узлам с комбинацией материалов (стальные кольца + керамические шарики). Существуют цельнокерамические подшипники, где и кольца, и тела качения выточены из оксида циркония или карбида кремния. Они относятся к группе специальных.
Почему нельзя использовать гибридный подшипник вместо обычного стального для увеличения ресурса?
Из-за разницы в модуле упругости материалов. Керамический шарик намного жестче стального. При сильных ударных нагрузках он не деформируется упруго, а работает как твердый индентор, продавливая дорожку качения на стальном кольце. Гибриды идеальны для высоких скоростей, но уязвимы к сильным ударам.
Регламентируются ли специальные подшипники общими стандартами?
Лишь частично (например, базовые посадочные габариты высокотемпературных серий). Большинство специальных и мехатронных узлов выпускаются по внутренним техническим условиям (ТУ) конкретных заводов-изготовителей, так как состав диэлектрических покрытий или геометрия интегрированных датчиков являются коммерческой тайной.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
