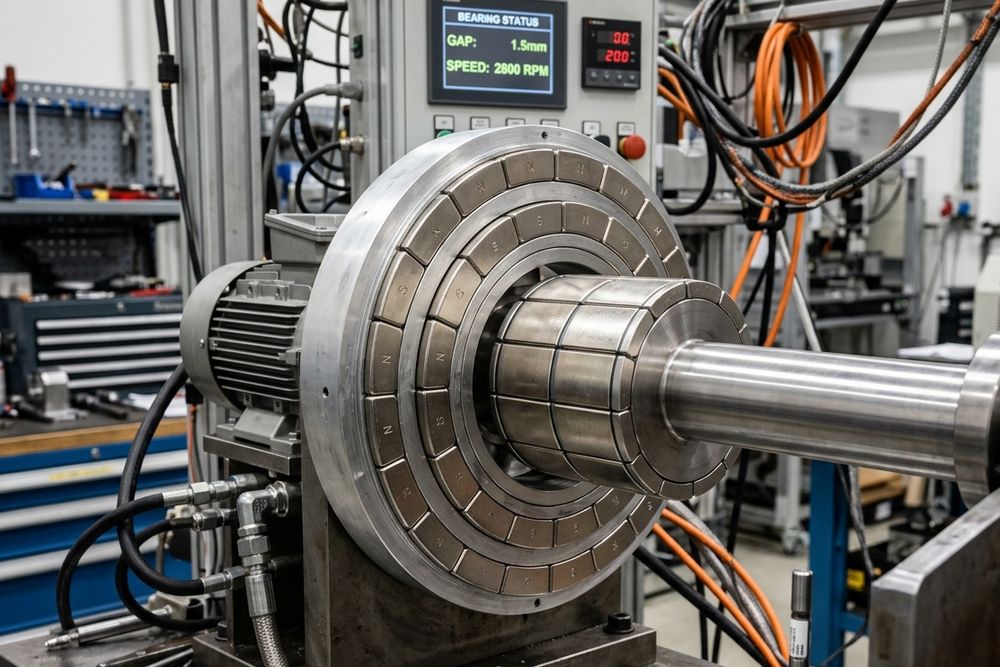

В отличие от мехатронных активных опор, пассивные магнитные подшипники (ПМП) обеспечивают бесконтактное вращение ротора без использования управляющей электроники, датчиков положения и внешних источников питания. Левитация в таких узлах достигается исключительно за счет внутренней топологии магнитных полей и физических свойств материалов.
Проблема нестабильности (теорема Ирншоу)
Главная сложность при проектировании пассивных опор — фундаментальное физическое ограничение, известное как теорема Ирншоу. Она гласит, что система, состоящая только из статических постоянных магнитов, принципиально не может находиться в устойчивом равновесии по всем пространственным координатам.
Если спроектировать подшипник из двух магнитных колец, отталкивающих друг друга, ротор будет центрироваться по радиальной оси (в поперечной плоскости), но неминуемо выскользнет вдоль продольной оси. Чтобы обойти это ограничение и создать работоспособный механизм, инженерам приходится использовать нестандартные физические эффекты или комбинировать левитацию с механикой.
Инженерные концепции
Современная электродинамика предлагает три рабочих способа удержания ротора без цифрового контроля. Они кардинально различаются по сложности, стоимости и природе возникновения выталкивающей силы.
|
Технология удержания
|
Принцип работы
|
Эксплуатационная специфика
|
|
Гибридные опоры (комбинированные)
|
Отталкивание неодимовых магнитов разгружает основную массу вала. Неустойчивая продольная ось жестко фиксируется обычным механическим подпятником.
|
Не избавляют от трения полностью, но снижают износ страховочного узла в десятки раз.
|
|
Электродинамические подшипники (ЭДП)
|
Ротор с магнитными сборками (массивами Халбаха) вращается внутри медного статора, наводя в нем сильные вихревые токи. Встречное поле отталкивает вал.
|
Левитация возникает только на высоких оборотах. При старте и остановке ротор опирается на статор.
|
|
Сверхпроводниковые подшипники (ВТСП)
|
Использование эффекта Мейснера в высокотемпературных сверхпроводниках. Магнитное поле «вмораживается» в материал, жестко фиксируя вал в пространстве.
|
Обеспечивают абсолютную бесконтактную стабильность по всем осям, но требуют постоянного охлаждения жидким азотом.
|
Особенности использования
Пассивные системы обладают низкой способностью гасить резонансные вибрации (коэффициент внутреннего демпфирования у них близок к нулю). По этой причине их не ставят на тяжелые промышленные компрессоры, где возникают мощные аэродинамические удары. Основное направление их использования — оборудование, требующее максимальной автономности, долговечности и стерильности.
Сверхпроводниковые опоры (ВТСП) стали технологической базой для кинетических маховиковых накопителей энергии. Идеальная «магнитная яма» без механического трения позволяет многотонному маховику вращаться в вакуумной камере месяцами, сохраняя запасенную электроэнергию.
Гибридные и электродинамические решения применяются в малогабаритных турбомолекулярных вакуумных насосах, высокоточных счетчиках расхода газа и оптических системах. Отдельное важное направление — медицинская инженерия. В имплантируемых насосах вспомогательного кровообращения (искусственных желудочках сердца) пассивная левитация крыльчатки исключает гемолиз (разрушение) эритроцитов и не требует вывода из тела пациента дополнительных проводов питания.
FAQ-блок
Грозит ли постоянным магнитам в подшипнике размагничивание?
Да, если превысить температурный предел. Для мощных неодимовых сплавов (NdFeB) критической является рабочая температура деградации, которая часто находится в диапазоне 150-200 °C. Перегрев узла ведет к необратимой потере магнитных свойств и падению ротора.
Почему в компьютерных вентиляторах часто пишут «магнитное центрирование»? Это ПМП?
Это простейшая реализация гибридной системы. Магнитное кольцо там лишь притягивает ось в продольном направлении, не давая крыльчатке вибрировать, но основную радиальную нагрузку по-прежнему воспринимает обычная бронзовая втулка скольжения или гидродинамический подшипник.
Можно ли использовать электродинамический подшипник на низких скоростях вращения?
Нет. Выталкивающая сила электродинамического подвеса прямо пропорциональна скорости изменения магнитного потока. На малых оборотах наведенных токов физически недостаточно для преодоления гравитации, поэтому для старта и остановки такого агрегата всегда задействуются опорные поверхности скольжения.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
