Радиальные подшипники качения: особенности, виды и применение

Радиальный подшипник качения — это механический опорный узел. Его базовая конструкция спроектирована для восприятия нагрузок, направленных строго перпендикулярно оси вращения вала. Это самый массовый класс стандартизированных опор вращения. Узел обеспечивает точное центрирование сопряженных деталей и снижает потери на трение.

Конструктивные особенности

Классическая архитектура радиальной опоры включает наружное и внутреннее кольца. Между ними располагаются тела качения и сепаратор. В зависимости от кинематических требований рабочие элементы имеют сферическую (шарики) или цилиндрическую (ролики) форму. Сепаратор жестко фиксирует тела качения на равном угловом удалении. Это полностью исключает их взаимное трение и перегрев узла при вращении.

Материалом для колец и тел качения традиционно служат высокоуглеродистые легированные стали. Они проходят глубокую объемную термическую обработку. Такая технология гарантирует высокую поверхностную твердость и максимальную устойчивость к контактной усталости при длительных нагрузках. Нормативные требования к маркам сталей и допускам регламентирует межгосударственный стандарт ГОСТ 520-2011.

В механизмах с жесткими габаритными ограничениями внутреннее или наружное кольцо может отсутствовать. В таких модификациях тела качения перемещаются непосредственно по термообработанной поверхности вала или корпуса. При этом они надежно сохраняют общую кинематическую жесткость узла.

Классификация по направлению воспринимаемой нагрузки

Главная задача подшипников качения радиального типа — компенсация радиальных сил. Однако кинематика многих механизмов генерирует сложные векторы воздействий. Поэтому радиальные узлы классифицируют по их способности выдерживать сопутствующие осевые усилия:

В рамках этой классификации выделяют следующие конструктивные исполнения:

• Однорядные шариковые. Самый универсальный тип. Стабильно работает в условиях комбинированных нагрузок благодаря глубоким дорожкам на кольцах.
• Цилиндрические роликовые. Гарантируют максимальную несущую способность. При этом они требуют идеальной соосности посадочных мест, так как совершенно не переносят осевых перекосов.
• Сферические роликовые. Оснащены бочкообразными телами качения. Эффективно нивелируют деформации опорных узлов при работе с тяжелыми вибрационными и ударными нагрузками.

Сферы применения

Радиальные опоры — фундаментальный элемент современного тяжелого и легкого машиностроения. Их главные преимущества:

• универсальность;
• простое обслуживание;
• высокая надежность в стабильных режимах работы.

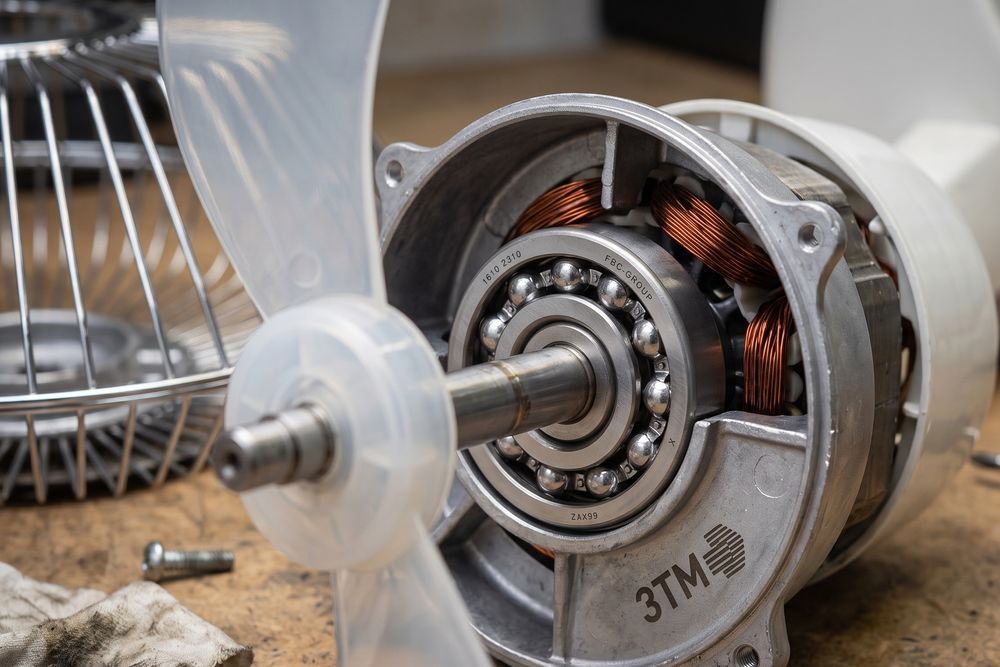

Шариковые модификации массово устанавливают в бытовую технику, ручной электроинструмент, генераторы и конвейерные ролики. Они становятся оптимальным решением там, где требуются высокие частоты вращения при умеренных силовых воздействиях.

В тяжелой промышленности (дробильно-сортировочное оборудование, клети прокатных станов, тяговые электродвигатели) применяют массивные цилиндрические и сферические радиальные узлы. Именно они обеспечивают бесперебойную передачу крутящего момента в условиях экстремальной запыленности и вибраций.

FAQ

В чем техническое преимущество радиального подшипника перед радиально-упорным?

Радиальные модели обладают меньшим сопротивлением качению при строго перпендикулярных векторах силы. Это снижает потери энергии на трение и увеличивает общий КПД механизма в стандартных условиях.

Что произойдет, если к радиальному роликоподшипнику приложить мощную осевую нагрузку?

Если узел (например, с короткими цилиндрическими роликами) не рассчитан на такие векторы, произойдет немедленная усталостная деформация бортов колец или торцов роликов. Причина кроется в резком скачке контактных напряжений.

Можно ли использовать радиальные опоры в высокотемпературных агрегатах?

Допускается, но только при выборе модификаций с увеличенным технологическим зазором (маркировка С3, С4). Этот зазор компенсирует тепловое расширение и надежно предотвращает заклинивание механизма.

Почему сферические радиальные узлы называют самоустанавливающимися?

Наружное кольцо таких деталей имеет единую сферическую внутреннюю поверхность качения. Это позволяет внутреннему кольцу с комплектом роликов свободно отклоняться на несколько градусов. В результате узел демпфирует технологические прогибы вала без снижения ресурса.

Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
