Особенности использования подшипников в тяжелом машиностроении

Подшипники для тяжелого машиностроения — это крупногабаритные опорные узлы (преимущественно роликового типа), рассчитанные на восприятие экстремальных многотонных нагрузок. Они относятся к специализированным классам тяжелой серии и применяются в условиях постоянных вибраций, абразивной среды и температурных перепадов.

Конструктивные особенности

В горнодобывающей промышленности, металлургии и производстве цемента условия эксплуатации оборудования выходят за рамки классической механики. В момент дробления породы или прокатки металла на валы оборудования передаются высокоамплитудные ударные импульсы, из-за чего стальные оси неизбежно изгибаются. Жесткий подшипник в таких условиях мгновенно разрушится из-за кромочного давления роликов на обойму.

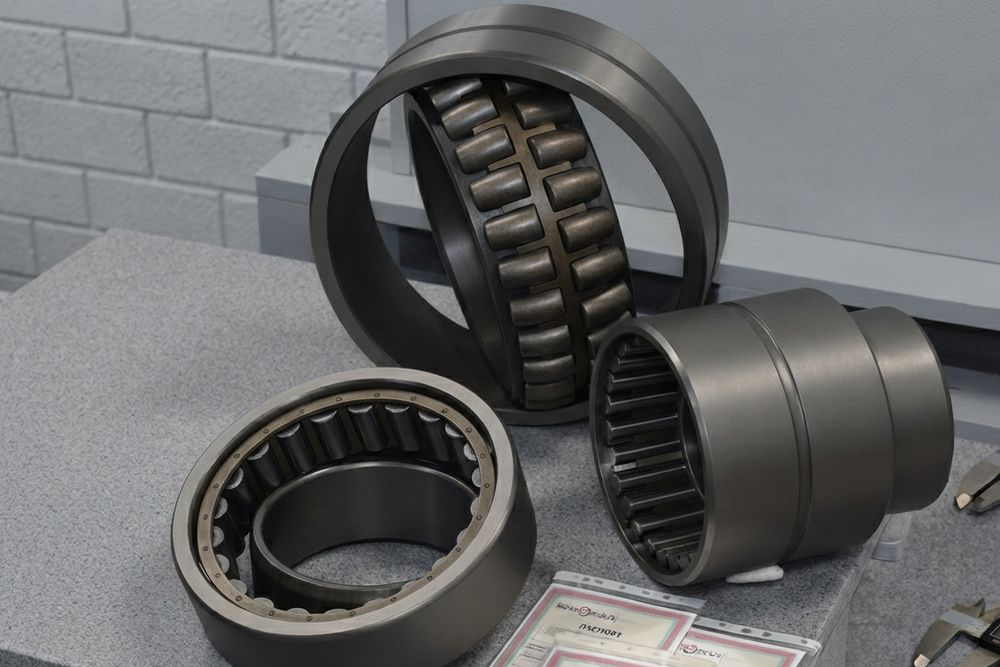

Для работы с деформируемыми валами инженеры применяют узлы с функцией самоцентрирования. Бочкообразные тела качения движутся по общей сферической дорожке, позволяя внутренней обойме отклоняться на угол до 2-3 градусов без потери пятна контакта. Для защиты от вибраций такие подшипники оснащаются массивными цельноточенными сепараторами из латуни или стали.

Виды применяемых опор

Архитектура тяжелого оборудования требует применения узлов особой конфигурации, параметры которых регламентированы профильными ГОСТами:

Сферы применения

Кинематическая схема и условия работы тяжелого оборудования диктуют строгий выбор опорных узлов.

Проектировщики распределяют различные классы подшипников в зависимости от преобладающих векторов сил и агрессивности окружающей среды:

• Горно-обогатительное оборудование. Сферические подшипники устанавливаются в щековые дробилки, вибрационные грохоты и шаровые мельницы, где требуется удержание огромных масс при постоянной деформации осей от ударных воздействий породы.

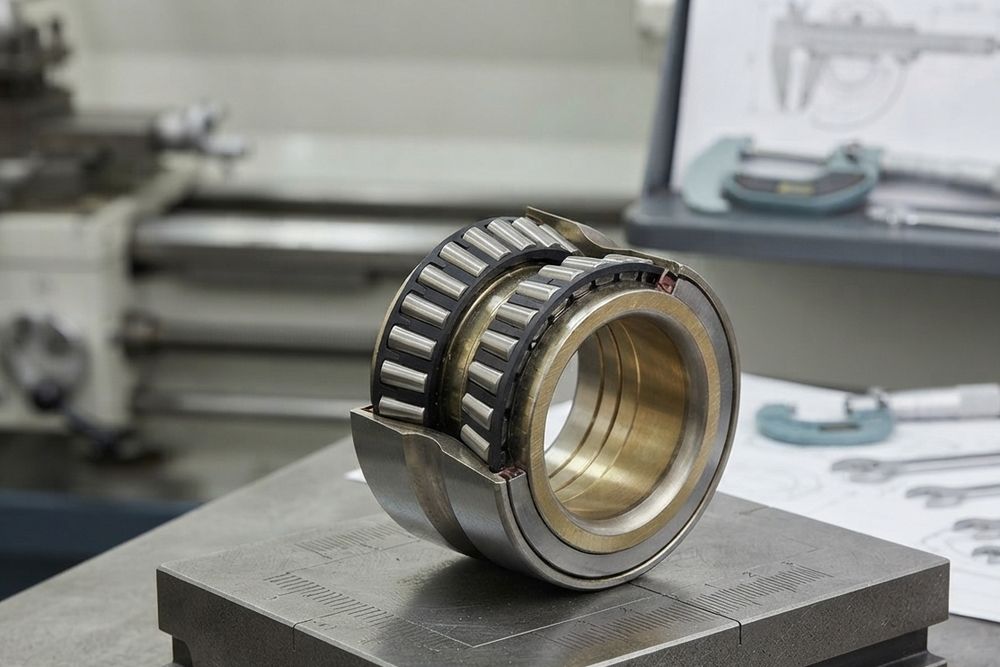

• Металлургические прокатные станы. Четырехрядные узлы монтируются на шейки прокатных валков. Они работают в условиях непрерывного теплового излучения (свыше 1000 °C) и жесткого ограничения габаритов, обеспечивая предельную радиальную жесткость клети.
• Подъемно-транспортные комплексы. Опорно-поворотные устройства (ОПУ) применяются в башенных кранах и портовых перегружателях. Они соединяют вращающуюся надстройку с шасси, принимая на себя опрокидывающий момент от вылета стрелы и ветровые нагрузки.
• Вертикальные мельницы и экструдеры. Упорные сферические опоры интегрируются в роторы гидротурбин и промышленных экструдеров. Их задача — надежно передавать критическую вертикальную нагрузку на фундамент агрегата, допуская при этом микроперекосы вала.

FAQ

Почему в грохотах не используют цилиндрические роликоподшипники?

Цилиндрические ролики не способны компенсировать изгиб вала при ударах. Сферическая форма позволяет обойме отклоняться, сохраняя рабочее пятно контакта.

Как решается проблема температурного расширения длинных валов?

Один подшипник жестко фиксируется в корпусе, а второй устанавливается по плавающей схеме с зазором. Это позволяет валу свободно изменять длину при нагреве.

Зачем в крупногабаритных подшипниках делают коническое отверстие?

Коническая посадка необходима для монтажа массивных узлов с помощью гидравлической гайки. Это позволяет точно регулировать итоговый радиальный тепловой зазор.

В чем специфика смазки подшипников прокатных станов?

Они работают под температурным излучением и интенсивным охлаждением водой. Для их защиты применяются автоматизированные системы подачи водостойких смазок на основе сульфоната кальция.

Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
