В тяжелом машиностроении векторы сил редко действуют в одном направлении, но основная масса агрегатов проектируется так, чтобы гравитация и вес ротора давили строго вниз, перпендикулярно оси вращения. Для восприятия таких усилий инженеры используют радиальные подшипники скольжения. В неразъемном (глухом) исполнении эти детали повсеместно известны как опорные втулки.
Почему цилиндр держит удар лучше, чем шарик или ролик
Главное техническое преимущество радиальной втулки заключается в площади контакта. В любом подшипнике качения рабочая нагрузка передается через микроскопическую точку (у шариков) или тонкую линию (у роликов). При сильном ударе или вибрации в этой зоне возникает колоссальное контактное напряжение, металл проминается, а подшипник выходит из строя.
Во втулке скольжения физика иная. Вал опирается на огромную площадь полуцилиндра. Эпюра давлений (зона распределения веса) «размазывается» по всей рабочей поверхности антифрикционного слоя. Благодаря этому радиальные подшипники скольжения обладают максимальной демпфирующей способностью и выдерживают экстремальные ударные нагрузки, не деформируя ни ось, ни посадочное место корпуса.
Цилиндры и бурты: нюансы базовой геометрии
Несмотря на кажущуюся простоту (отрезок трубы), радиальные втулки имеют строгую классификацию по форме, которая диктует их поведение в узле:

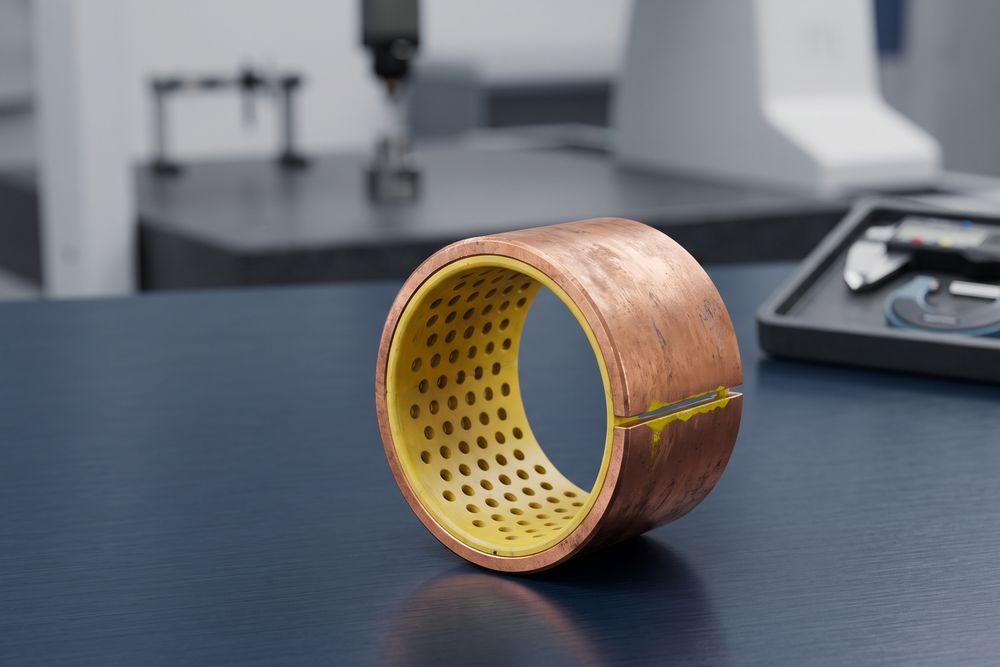

- Гладкие цилиндрические втулки. Базовый стандарт. Они воспринимают исключительно радиальную нагрузку. Если на вал подействует осевая сила (вдоль оси), он просто проскользнет сквозь втулку.
- Втулки с буртом (фланцем). На одном из торцов цилиндра выточен плоский выступающий воротник. Эта деталь остается радиальной, но бурт позволяет ей работать как легкий упорный подшипник. Фланец берет на себя кратковременные торцевые толчки и фиксирует вал от продольного смещения в корпусе агрегата.
Натяг и тепловой зазор: как правильно посадить втулку
Радиальный подшипник скольжения — это деталь, которая требует ювелирного расчета допусков при монтаже. Обычно мастера используют здесь двойную систему посадок.
Снаружи втулка устанавливается в чугунный или стальной корпус агрегата неподвижно, это так называемая жесткая посадка с натягом (часто с применением термической запрессовки или жидкого азота).
А вот внутри цилиндра цапфа вала должна вращаться свободно. Здесь закладывается посадка с зазором. Этот микроскопический зазор необходим. В нем формируется масляный клин, и он же компенсирует температурное расширение металла при нагреве узла. Если сделать радиальный зазор слишком тугим, вращающийся вал нагреется, расширится и намертво заклинит во втулке.
Разбор частых вопросов по эксплуатации
Можно ли нагружать обычную цилиндрическую втулку вдоль оси?
Лучше не рисковать. У гладкой втулки нет торцевой рабочей поверхности. Осевое давление приведет к тому, что ступенька вала начнет тереться о незащищенный край корпуса агрегата или выдавит саму втулку из посадочного отверстия.
Зачем на внутренней поверхности радиальных втулок делают спиральные канавки?
Это технологические масляные каналы (макрорельеф). Они необходимы для того, чтобы смазка равномерно распределялась по всей длине вала, а продукты износа (металлическая пудра) вымывались из зоны трения, не вызывая задиров.
Нужно ли обрабатывать втулку изнутри после ее запрессовки в корпус?
Да, в точном машиностроении это обязательно. При посадке с жестким натягом внешний корпус обжимает тонкостенную втулку, и ее внутренний диаметр неконтролируемо сужается. Чтобы вернуть точный рабочий зазор, внутренность втулки проходят разверткой уже после монтажа.
Почему в коленвалах ДВС не используют глухие радиальные втулки?
Из-за конструкции самого вала. Он имеет сложную ломаную геометрию (кривошипы). Надеть на него неразъемную цилиндрическую трубку с торца физически невозможно. Поэтому там применяют те же радиальные подшипники скольжения, но в разъемном виде — состоящие из двух полуколец (вкладышей).
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
