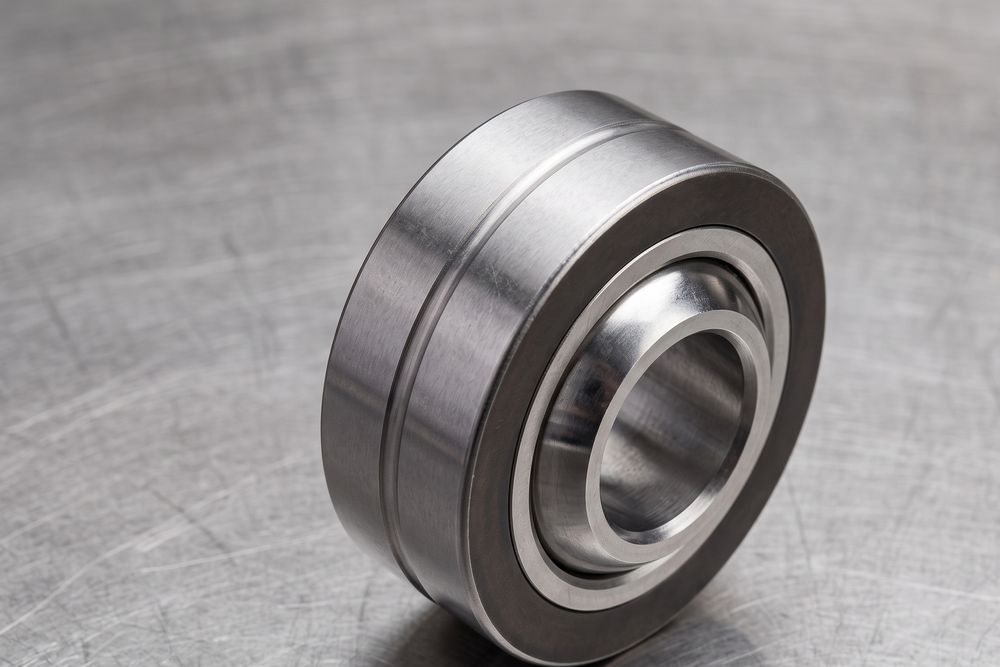

В узлах с качательным (маятниковым) движением, частыми реверсами или сверхмалыми скоростями классическая гидродинамика бессильна. Скорости вращения вала физически не хватает для нагнетания несущего масляного клина. Металл оси неизбежно соприкасается с металлом втулки. В этих условиях проектируют узлы для работы в режиме граничного трения — состояния, когда защита от задиров обеспечивается слоем смазки толщиной всего в несколько молекул.
Что происходит в зазоре на сверхмалых скоростях
При граничной смазке толщина масляной пленки меньше высоты микронеровностей (шероховатостей) сопряженных деталей. Физическое разделение поверхностей отсутствует. Вся рабочая нагрузка передается через точечные контакты микропиков вала и вкладыша.
Обычное индустриальное масло в таких условиях выдавливается из зоны контакта. Защиту узла обеспечивают поверхностно-активные вещества и противозадирные присадки (EP — Extreme Pressure). За счет химической реакции (хемосорбции) они формируют на поверхности металла мономолекулярную пленку.
Именно эта химическая пленка выступает в роли барьера. Она предотвращает молекулярное схватывание (микросварку) стальной цапфы и вкладыша под давлением.
Бронза, тефлон и биметалл: как решают проблему сухого трения
Поскольку физический контакт металлов в этом режиме неизбежен, стальные втулки быстро разрушаются. Требуется применение специализированных антифрикционных материалов, способных удерживать граничную пленку или выделять собственную смазку при нагреве:
- Спеченные (пористые) бронзы. Втулки изготавливают методом порошковой металлургии. Металл имеет губчатую структуру, поры которой на заводе пропитываются маслом (до 25% от объема детали). При нагреве от трения поры расширяются, и масло выступает на рабочую поверхность за счет капиллярного эффекта. При остановке — впитывается обратно.
- Металлофторопластовые ленты. Композитный материал, где на стальную основу напекается слой пористой бронзы, пропитанной политетрафторэтиленом (ПТФЭ/тефлон). При работе тефлон переносится на вал, заполняя микронеровности и обеспечивая стабильное скольжение даже при полном вымывании жидкой смазки.
- Биметаллические втулки с карманами. Состоят из стального каркаса и рабочего слоя свинцовистой бронзы. На внутренней поверхности выштамповываются ромбовидные карманы для закладки консистентной смазки. Карманы работают как автономные микрорезервуары, непрерывно подпитывая граничный слой.
Где можно использовать такие подшипники
Подшипники граничной смазки — это базовое инженерное решение для тяжелонагруженных тихоходных узлов. Их массово применяют в механизмах, передающих мощные статические и динамические усилия.
Они являются стандартом для проушин гидроцилиндров экскаваторов, шарниров стрел подъемных кранов и балансиров тяжелой подвески. В этих узлах движение происходит короткими рывками под нагрузкой в десятки тонн, что исключает применение подшипников качения (ролики оставляют вмятины на обоймах — эффект бринеллирования).
Композитные и пористые втулки также внедряются в узлы сельскохозяйственной техники и направляющие прессов, где регулярное шприцевание смазкой затруднено.
Вопросы и ответы
В чем разница между граничным и полужидкостным (смешанным) трением?
При смешанном режиме часть нагрузки несет тонкий масляный клин, а часть — микропики металла. При граничном режиме гидродинамическая поддержка отсутствует полностью, вся нагрузка передается через молекулярный слой присадок и твердых смазок.
Можно ли использовать солидол или литол в таких узлах?
Базовые литиевые смазки не справятся. Для шарниров и втулок, работающих в граничном режиме, инженеры строго предписывают смазки, легированные твердыми добавками — дисульфидом молибдена (MoS2) или графитом.
Что произойдет при перегреве такого подшипника?
Критическая температура для граничной пленки обычно составляет 120-150 °C. При перегреве происходит термическая десорбция — химическая пленка разрушается, обнажая чистый металл, что приводит к мгновенному задиру и заклиниванию шарнира.
Можно ли растачивать металлофторопластовые втулки под нужный размер вала?
Запрещено. Толщина антифрикционного слоя (тефлона с бронзой) составляет всего 0,15-0,3 мм. Механическая обработка резцом или разверткой уничтожит рабочий слой, превратив деталь в обычную стальную болванку.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
