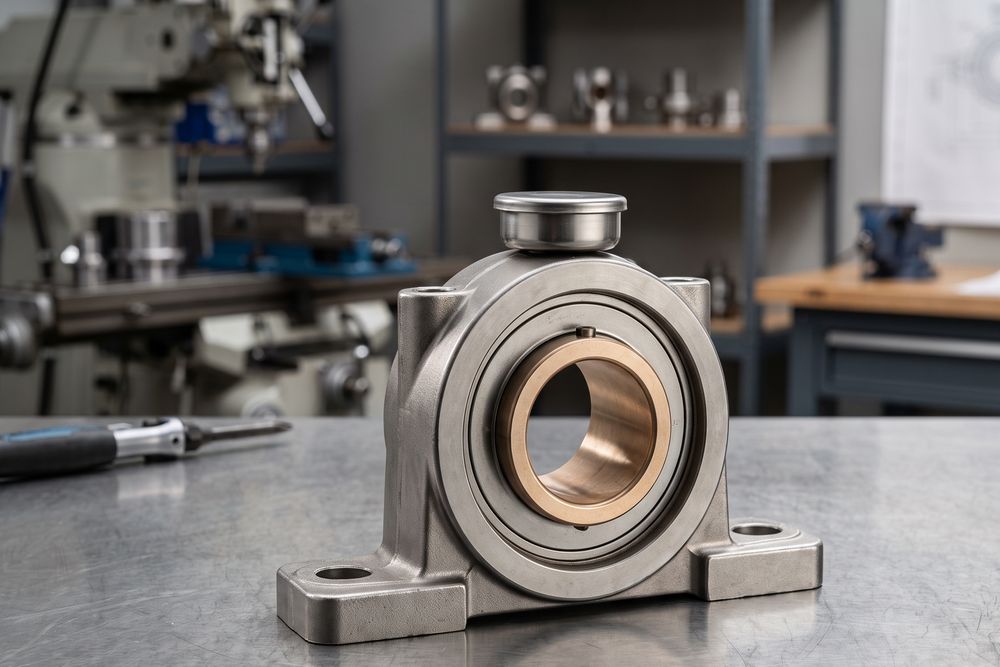

В механизмах, где габариты узла жестко ограничены, а посадочное место должно обладать максимальной прочностью, инженеры отказываются от составных конструкций. Выбором становятся неразъемные подшипники скольжения — глухие цилиндрические втулки. Это самый древний, но до сих пор самый надежный тип опор, который выигрывает за счет полного отсутствия ослабляющих стыков и болтовых соединений.
Почему монолитный цилиндр надежнее, но сложнее в сборке
Главное инженерное преимущество неразъемной втулки кроется в ее идеальной геометрии. В ней нет линии разъема, поэтому под экстремальной радиальной нагрузкой она не деформируется в эллипс и обеспечивает абсолютно равномерное распределение давления (эпюру) по всему периметру вала.
Однако за эту жесткость приходится платить ремонтопригодностью и сложностью монтажа. Глухую втулку можно установить только с торца вала. Это значит, что для ремонта узла придется полностью демонтировать и вытаскивать ось.
Интегрировать такой подшипник на середину длинного ступенчатого вала или на шейку коленвала двигателя физически невозможно, деталь просто не пройдет через соседние расширения металла. Именно поэтому неразъемные опоры ставят только на прямые (гладкие) оси или на концевые цапфы.
Гладкие, фланцевые и свертные: как форма решает задачи посадки
Несмотря на визуальную простоту, классификация глухих втулок строго регламентирует способы их фиксации в корпусе агрегата и методы подвода смазки:
- Классические точеные цилиндры. Вытачиваются на токарных станках из цельнолитой бронзовой или чугунной трубы. Отличаются максимальной толщиной стенки. Удерживаются в корпусе исключительно за счет жесткой посадки с натягом (прессовой посадки).
- Втулки с фланцем (воротником). На одном торце цилиндра сформирован плоский выступ. Фланец не только принимает на себя кратковременные осевые толчки вала, но и работает как ограничитель. Он не дает втулке провалиться глубже в отверстие при вибрациях корпуса.
- Свертные (тонкостенные) втулки. Изготавливаются не точением, а штамповкой. Плоскую ленту из антифрикционного материала (часто биметалла) сворачивают в цилиндр. На детали остается продольный стыковочный шов. Это самое дешевое и компактное решение для узлов массового производства, где нет тяжелых ударных нагрузок.
- Модификации с масляным рельефом. Глухие втулки могут иметь сквозные радиальные отверстия для подачи смазки от внешнего насоса, а также сложную сеть спиральных канавок на внутренней поверхности для удержания масляного клина.
В какие агрегаты устанавливают неразъемные опоры
Глухие втулки — это стандарт для малогабаритных, но тяжелонагруженных узлов.
Они безальтернативны в поршневых пальцах двигателей и компрессоров. В этом узле возвратно-поступательное движение генерирует мощные рывки, которые мгновенно разбили бы любую разъемную конструкцию.
Свертные втулки массово интегрируют в шарниры независимых автомобильных подвесок, направляющие колонки штамповочных прессов и узлы сельскохозяйственной техники. Во всех этих механизмах вал имеет простой прямой профиль, что делает торцевую сборку быстрой и технологичной.
Разбор частых вопросов по эксплуатации
Можно ли отрегулировать зазор в изношенной глухой втулке?
Нет. В отличие от разъемных подшипников (где можно убрать регулировочные прокладки между полукольцами и обжать вал), глухая втулка не поддается регулировке. При превышении допустимого зазора деталь полностью выпрессовывают и заменяют на новую.
Зачем втулку «прошивают» дорном после запрессовки в корпус?
При посадке с жестким натягом внешний корпус агрегата сжимает втулку, неконтролируемо уменьшая ее внутренний диаметр. Процедура дорнования (протягивания гладкого стального стержня) возвращает детали строгую геометрическую точность и дополнительно уплотняет антифрикционный слой.
Как демонтировать глухую втулку, если она посажена в «слепое» отверстие?
Если узел не имеет сквозного выхода для выколотки, инженеры используют гидравлический удар. Отверстие втулки заполняют густым маслом, вставляют плотный стальной стержень и бьют по нему молотком. Несжимаемое масло выдавливает втулку наружу из посадочного места.
Чем грозит несовпадение масляных отверстий при монтаже?
Если при запрессовке радиальное отверстие втулки не совпадет с масляным каналом в корпусе агрегата, узел будет полностью отрезан от системы смазки. Это приведет к масляному голоданию, перегреву и заклиниванию вала в первые минуты работы.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
