Бумагоделательная машина (БДМ) — один из самых крупных агрегатов в тяжелом машиностроении. Длина современной производственной линии нередко превышает 100 метров. Опорные узлы здесь работают под постоянным воздействием воды, химических реагентов и высоких температур.
Выход из строя даже одного подшипника парализует весь конвейер, что оборачивается для комбината крупными убытками. Это требует применения механики, способной нивелировать прогибы многотонных валов и сохранять работоспособность при жестких термических деформациях оборудования.
Нюансы эксплуатации
Производство бумаги делится на две принципиально разные зоны. В мокрой (сеточной) части подшипники находятся под прямым воздействием технологической воды и суспензии целлюлозы. Традиционные резиновые уплотнения здесь быстро выходят из строя. Для защиты инженеры применяют многоступенчатые лабиринты, куда под давлением подается смазка, сжатый воздух или чистая вода, создавая физический барьер для загрязнений.
В сушильной части машины главная инженерная сложность — высокие температуры. Стальные сушильные цилиндры нагреваются паром изнутри. Десятиметровый цилиндр при нагреве до +150 °C удлиняется вдоль своей оси на 10-15 миллиметров. Опорные узлы должны компенсировать это расширение, иначе вал выгнет раму машины или разорвет сами подшипники. Традиционно для этого использовали корпуса со скользящей посадкой, однако современные ЦБК переходят на узлы, способные компенсировать смещение внутри самой конструкции подшипника.
Базовые типы опор для бумагоделательных машин
Номенклатура для целлюлозно-бумажных комбинатов базируется на сериях, способных воспринимать высокие радиальные нагрузки и прощать упругие изгибы осей.
Основные виды:
- Сферические роликоподшипники (ГОСТ 5721-75). Основной стандарт для прессовых валов и сушильных цилиндров. Способны нести значительную массу и компенсировать перекосы при прогибе длинных осей.
- Тороидальные роликоподшипники (CARB / размерные серии ISO 15). Специализированное решение для плавающих опор сушильных цилиндров. Допускают внутреннее осевое смещение роликов относительно колец без увеличения силы трения и нагрева узла.
- Двухрядные сферические шарикоподшипники (ГОСТ 28428-90). Устанавливаются на бумаговедущие, сетковедущие и сукноведущие валы. Обеспечивают стабильное вращение длинных осей при возможных угловых перекосах.
- Радиально-упорные шарикоподшипники (ГОСТ 831-75). Применяются в центробежных насосах, подающих целлюлозную массу, где требуется жесткая фиксация рабочего колеса от осевых смещений.
Основные места установки опорных узлов
Архитектура подшипниковых опор меняется по мере прохождения целлюлозного полотна через технологические этапы машины:
- Сеточная (мокрая) часть. Процесс формования бумажного полотна сопровождается обильным выделением воды. Подшипники грудных и гауч-валов работают при умеренных скоростях, но в агрессивной мокрой среде. Корпуса узлов в этой зоне часто отливают из нержавеющей стали или защищают многослойными эпоксидными покрытиями.
- Прессовая часть. Полотно отжимается между тяжелыми гранитными или полиуретановыми валами. Опорные узлы здесь воспринимают наивысшие радиальные нагрузки (давление прессования). Для надежной работы применяются крупногабаритные сферические роликоподшипники с усиленными латунными сепараторами.

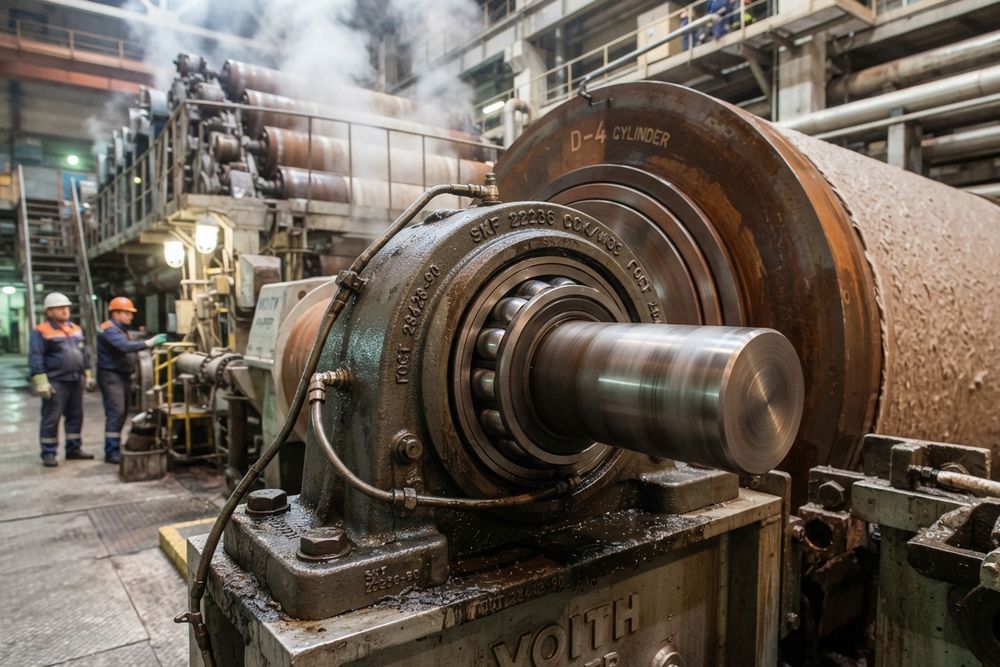

- Сушильная часть. Влага выпаривается при контакте бумаги с горячими цилиндрами. На приводной (фиксирующей) стороне цилиндра устанавливается сферический роликоподшипник. На ведомой (плавающей) стороне монтируется тороидальный подшипник, который берет на себя линейное удлинение нагретого вала.
- Каландры и продольно-резательные станки. На финишном этапе бумага глазируется и наматывается в рулоны. Валы каландров вращаются на высоких скоростях под большим давлением. Здесь критически важно отсутствие микровибраций, поэтому подшипники проходят строгую балансировку, а для гашения резонанса применяются корпуса с демпфирующими свойствами.
Вопрос-ответ
Почему в сушильной части БДМ используют систему циркуляции жидкого масла, а не консистентные смазки?
При температурах нагрева цилиндров свыше +120 °C пластичные смазки быстро деградируют и закоксовываются. Циркулирующее по трубопроводам жидкое масло непрерывно отводит избыточное тепло от подшипников и вымывает продукты износа в центральную систему фильтрации.
В чем инженерное преимущество тороидального подшипника перед сферическим на плавающей опоре?
Сферический подшипник для компенсации удлинения вала должен физически скользить наружным кольцом внутри металлического корпуса. Со временем на поверхности корпуса возникает выработка (фреттинг-коррозия), узел заклинивает, и удлиняющийся вал начинает разрушать раму машины. Тороидальный подшипник решает эту проблему: смещение происходит за счет переката роликов внутри самого узла, при этом оба кольца имеют жесткую посадку.
Как обслуживаются подшипники мокрой части без остановки машины?
На современных ЦБК внедрены автоматизированные централизованные системы смазки. Они дозированно подают свежий материал к каждому подшипниковому узлу по запрограммированному таймеру. Это позволяет непрерывно вытеснять проникающую воду и химикаты через лабиринтные уплотнения без присутствия механика в опасной зоне.
