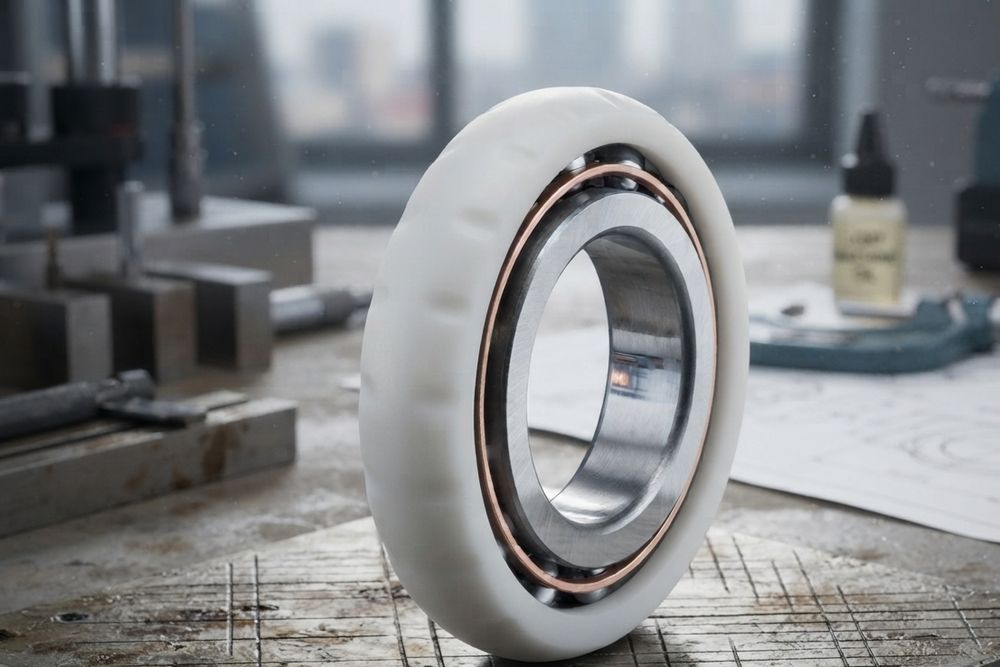

Когда речь заходит о пластике в узлах вращения, инженеры в первую очередь вспоминают полимерные втулки скольжения. Однако существует отдельный, узкоспециализированный класс опор — полимерные подшипники качения. В них сохранена классическая кинематика с наружным и внутренним кольцами, сепаратором и шариками, но металл полностью (или почти полностью) исключен из конструкции.
Этот класс опор уступает стальным аналогам в нагрузочной способности и скоростных характеристиках. Однако они становятся оптимальным решением для узлов, где сталь быстро разрушается, а закладка в проект цельной керамики ведет к неоправданному удорожанию оборудования.
Архитектура и материалы полимерного узла
Конструкция такого подшипника представляет собой модульную систему, где материалы колец и тел качения подбираются под конкретную химическую среду.
Кольца и сепаратор отливаются (или вытачиваются) из инженерных пластиков. Выбор полимера определяет температурный предел и химическую стойкость всего узла:
|
Материал колец
|
Маркировка
|
Эксплуатационные свойства
|
|
Полиацеталь (POM)
|
POM, Acetal
|
Базовый материал для большинства задач. Обладает высокой жесткостью, низким влагопоглощением и стабильностью размеров. Рабочая температура: до 80 °C (кратковременно до 100 °C).
|
|
Полипропилен (PP)
|
PP
|
Исключительная стойкость к сильным кислотам и щелочам, но низкая механическая прочность. Оптимален для гальванических ванн и химических реакторов. Рабочая температура: до 80–90 °C.
|
|
Полиэфирэфиркетон (PEEK)
|
PEEK
|
Высокотемпературный суперполимер. Сохраняет жесткость при температурах до 250 °C. Выдерживает жесткое радиационное облучение и стерилизацию горячим паром.
|
Материал тел качения комбинируется в зависимости от требований к узлу:
- Нержавеющая сталь (AISI 316): для пищевых производств и влажных сред. Дает максимальную (для пластикового узла) грузоподъемность.
- Боросиликатное стекло: для 100 % немагнитности и работы в химически агрессивных жидкостях. Материал обладает естественным сопротивлением термическому шоку. Его механическая стабильность достигается путем тщательного отжига для снятия внутренних напряжений, а не термической закалкой.
- Конструкционная керамика (Si₃N₄, ZrO₂): для максимальной износостойкости при сухом трении.
Трибология и физические ограничения пластика
Замена кристаллической решетки металла на макромолекулы полимера полностью меняет механику контактной зоны. При проектировании важно учитывать три критических фактора, свойственных полимерным подшипникам:
- Вязкоупругость (ползучесть). Пластик не обладает стальной жесткостью. Под постоянной статической нагрузкой полимерное кольцо начинает медленно деформироваться (течь). Поэтому такие подшипники рассчитываются только на легкие нагрузки (их грузоподъемность составляет 10-20 % от стальных аналогов тех же габаритов).
- Низкая теплопроводность. Полимеры — отличные теплоизоляторы. Тепло, выделяемое в пятне контакта при качении шарика, не отводится через кольца в корпус. Из-за этого полимерные подшипники качения работают только на низких скоростях (обычно до 1000-1500 об/мин). Превышение скорости ведет к локальному расплавлению беговой дорожки.
- Высокий коэффициент линейного теплового расширения (КЛТР). Пластики расширяются при нагреве в 5-10 раз сильнее стали. Чтобы подшипник не заклинило на валу при повышении температуры, внутренние зазоры в полимерных узлах изначально закладываются кратно больше, чем в стальных подшипниках. В холодном состоянии такой подшипник ощутимо люфтит, но это конструктивная норма.
Сферы промышленного внедрения
Несмотря на жесткие ограничения по нагрузке и скорости, полимерные подшипники качения незаменимы в ряде индустрий:
- Пищевая и фармацевтическая промышленность. Оборудование на конвейерах регулярно моют струями воды под давлением с агрессивными щелочными пенами. Стальные подшипники требуют постоянного шприцевания новой смазкой для выдавливания воды. Полимерные узлы работают насухую и имеют пищевые допуски (FDA), не загрязняя продукцию.
- Производство электроники и гальваника. В ваннах для травления печатных плат и химического оксидирования детали перемещаются по роликам. Подшипники из PP со стеклянными шариками способны годами работать, будучи полностью погруженными в кислоту.
- Медицинские томографы (МРТ). В зоне действия сверхмощных магнитов (от 1,5 Тесла и выше) нельзя использовать металл. Полимерные кольца со стеклянными или керамическими шариками абсолютно немагнитны, являются диэлектриками и не вносят искажений в магнитное поле сканера.
FAQ
Нужно ли смазывать полимерные подшипники качения?
Нет. Во-первых, полимерные подшипники качения изначально спроектированы для работы без смазки и обладают низким коэффициентом трения благодаря свойствам самосмазывания (особенно POM). Во-вторых, некоторые типы масел и присадок могут вызывать набухание или растрескивание отдельных пластиков под нагрузкой, поэтому их применение не регламентировано.
Почему вместо керамических шариков в химических подшипниках часто используют стеклянные?
Стеклянные шарики обладают превосходной химической стойкостью, при этом их производство обходится в десятки раз дешевле, чем спекание и шлифовка конструкционной керамики. Учитывая, что полимерное кольцо все равно не выдержит высоких контактных напряжений, переплачивать за сверхтвердую керамику часто нет экономического смысла.
Можно ли запрессовывать полимерный подшипник в стальной корпус с натягом?
Только со строгим соблюдением допусков производителя. Из-за разницы в температурном расширении стальной корпус при нагреве сохранит свой размер, а полимерный подшипник расширится. Если посадка будет слишком тугой, кольцо сожмется внутрь и намертво заклинит шарики.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
