В высокоскоростных турбинах, двигателях внутреннего сгорания и тяжелых прессах применение классических опор качения часто технически нецелесообразно. Ограничения диктуются колоссальными ударными нагрузками, сверхвысокими оборотами или архитектурой самого агрегата (например, необходимостью использования разъемных корпусов). В таких кинематических схемах инженеры применяют подшипники скольжения.
Механика работы и конструктивные особенности
Подшипник скольжения представляет собой опорный узел, в котором вращение оси происходит за счет направленного трения скольжения сопряженных поверхностей. Базовая архитектура механизма включает корпус, антифрикционную деталь (втулку или вкладыш) и цапфу вала. Между валом и вкладышем всегда закладывается расчетный технологический зазор для циркуляции смазочного материала.
Надежность узла критически зависит от качества антифрикционного слоя. Чтобы предотвратить задиры на стальном валу в моменты пуска и остановки, внутренние элементы вытачивают из специальных марок бронзы, чугуна, полимеров или заливают баббитом (мягким сплавом на основе олова или свинца).
Общие технические условия, методы расчета и требования к материалам таких опор регламентируются комплексом межгосударственных стандартов, включая ГОСТ 11611-82.
Классификация по направлению воспринимаемой нагрузки
Геометрия посадочного места и форма вкладыша жестко определяют векторы рабочих сил, которые способен выдерживать узел:
- Радиальные (опорные). Предназначены для восприятия сил, направленных строго перпендикулярно оси вращения вала.
- Упорные (подпятники). Компенсируют исключительно продольные (осевые) векторы давления.
- Радиально-упорные. Воспринимают комбинированные нагрузки благодаря сложной профильной геометрии расточки.
Классификация по режиму работы (характеру смазки)
Тип трения в рабочем зазоре определяет износостойкость и предельные скорости механизма.
Чаще всего используют подшипники скольжения под следующие четыре режима:
|
Режим работы
|
Физика процесса
|
Специфика промышленного применения
|
|
Гидродинамический
|
Масляный клин формируется внутри зазора естественным образом под действием высокой скорости вращения вала.
|
Классическое решение для стабильных средних и высоких скоростей (роторы генераторов, турбины).
|
|
Гидростатический
|
Масло нагнетается в рабочую зону под высоким давлением от внешнего насоса.
|
Обеспечивает чистое жидкостное трение без физического износа металла даже при нулевых оборотах (тяжелые металлорежущие станки).
|
|
Газодинамический / Газостатический
|
Смазочным материалом служит воздушная подушка или инертный газ.
|
Прецизионное оборудование и сверхвысокие скорости вращения (ультрацентрифуги).
|
|
Твердосмазочный (сухого трения)
|
Роль смазки выполняет сам материал втулки (тефлон, графит, металлофторопласт).
|
Узлы, где подача жидкого масла технически недопустима или невозможна (вакуумные камеры, пищевая промышленность).
|
Классификация по конструктивному исполнению
Конструкция корпуса подшипника напрямую диктуется габаритами оборудования и требованиями к его ремонтопригодности.
В машиностроении выделяют следующие конфигурации:
- Неразъемные (глухие втулки). Представляют собой сплошную цилиндрическую деталь. Отличаются максимальной жесткостью, но требуют торцевого монтажа вала.
- Разъемные. Состоят из массивного основания, верхней крышки и двух полуколец. Они позволяют монтировать опору на коленчатые валы и оси сложной геометрии без полной разборки машины.

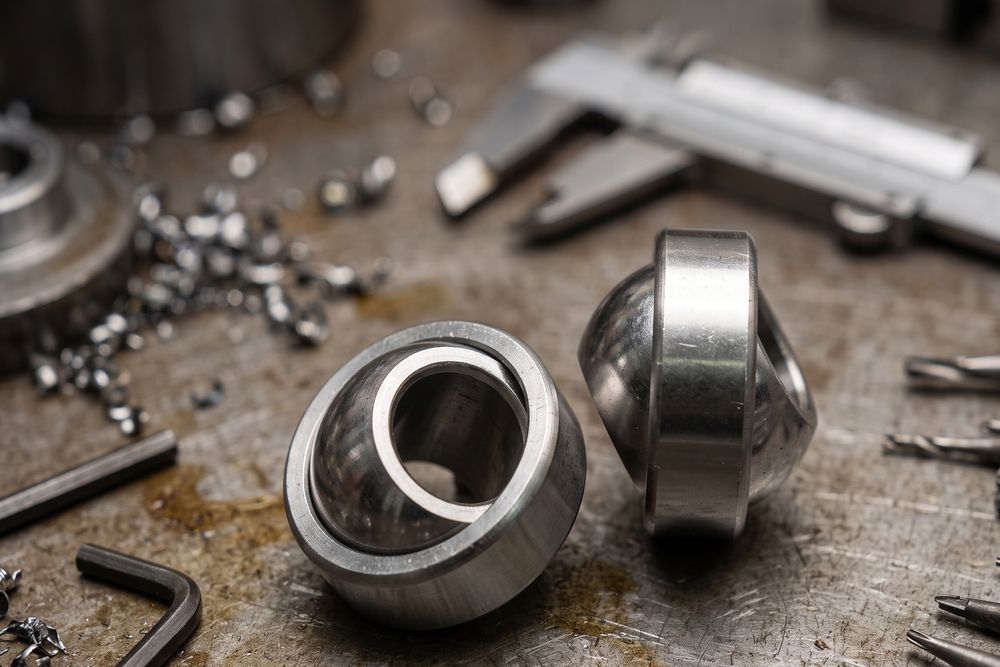

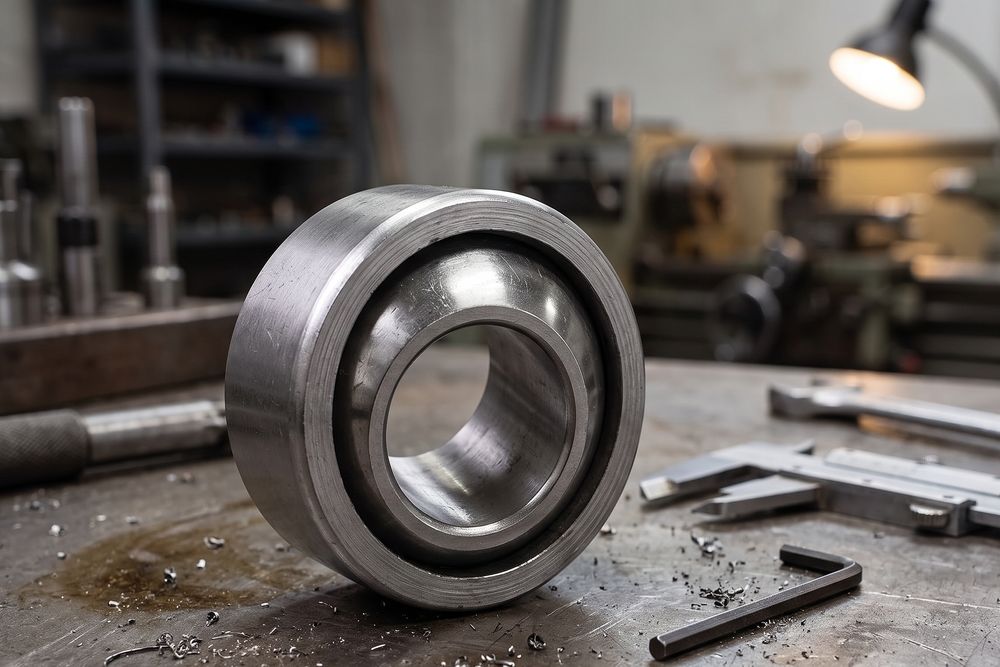

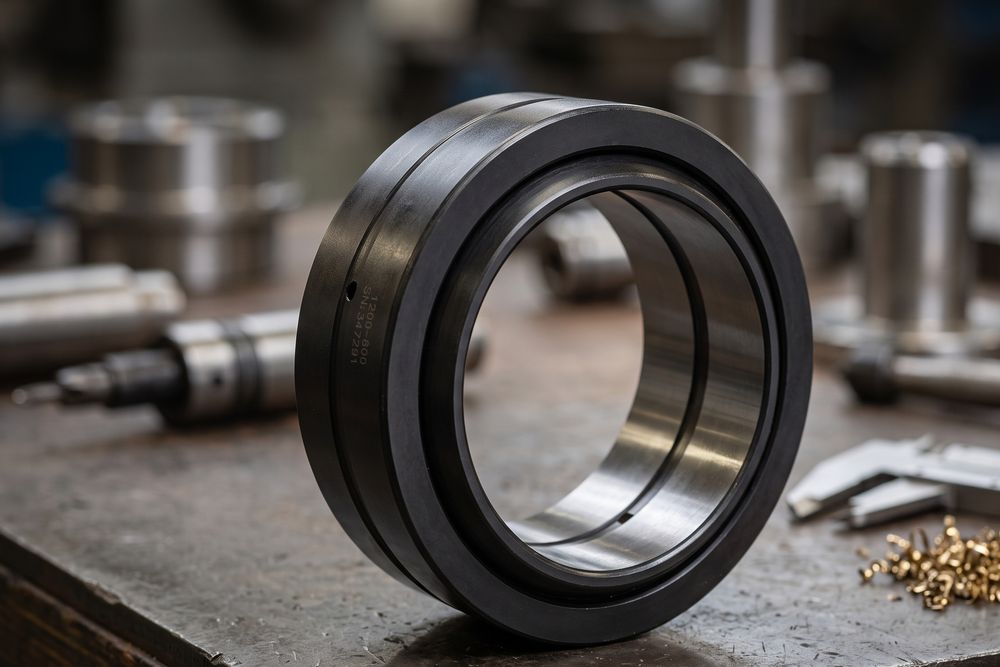

- Самоустанавливающиеся. Оснащены сферической наружной поверхностью вкладыша. Применяются для демпфирования технологических прогибов длинных валов.
- Сегментные (с колодками). Рабочая поверхность набрана из нескольких подвижных сегментов. Они эффективно гасят паразитные вибрации ротора на закритических скоростях.
FAQ
Почему в коленчатых валах используют подшипники скольжения, а не качения?
Коленчатый вал испытывает мощные пульсирующие удары от поршневой группы и требует разъемной конструкции опор для сборки. Тела качения в таких условиях быстро разрушатся от контактной усталости и не обеспечат нужной площади опоры.
Что такое баббит и зачем им покрывают вкладыши?
Это специализированный антифрикционный сплав. Он легко прирабатывается к стальной шейке вала и поглощает попадающие в зазор твердые микрочастицы абразива, защищая дорогостоящий вал от износа.
Можно ли восстановить изношенный подшипник скольжения?
Да, ремонтопригодность — одно из главных преимуществ этого класса подшипников. Изношенные бронзовые втулки выпрессовывают и заменяют на новые, а баббитовые вкладыши перезаливают свежим слоем сплава с последующей точной расточкой.
Что произойдет при масляном «голодании» гидродинамического узла?
Несущий масляный клин исчезнет, и механизм перейдет в режим граничного или сухого трения. Это вызовет резкий скачок температуры, расплавление антифрикционного слоя и моментальное заклинивание ротора.
