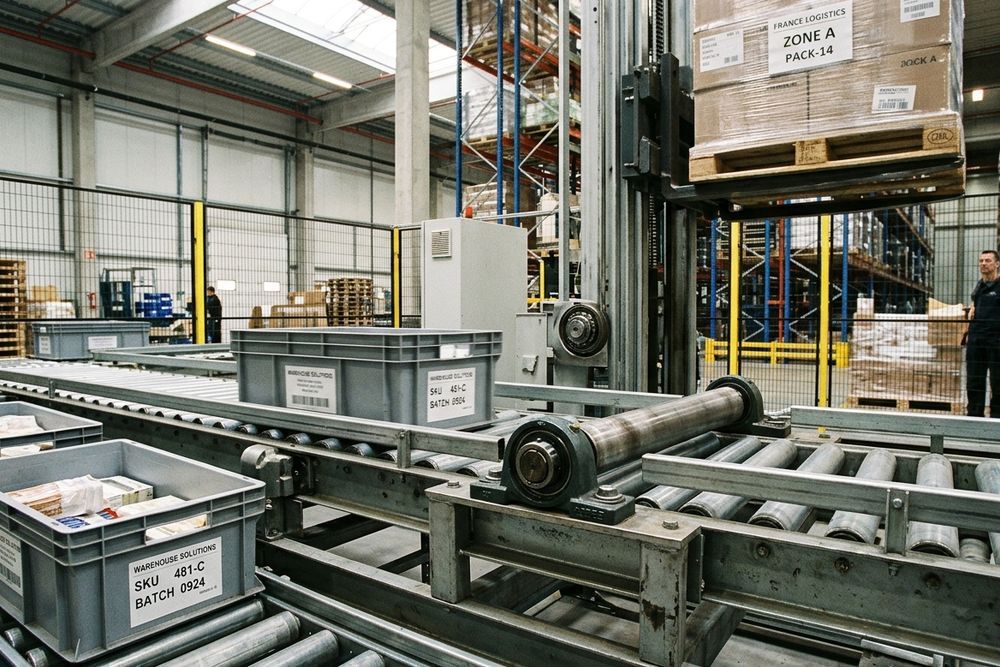

Складской терминал класса «А» — это не только снующие погрузчики, но и мощная стационарная инфраструктура. Механика ворот, док-левеллеров и упаковочных машин работает в условиях постоянных статических нагрузок и температурных перепадов (на границе улицы и отапливаемого склада). Главная инженерная задача при проектировании этого оборудования — обеспечить выживаемость узлов при пиковых динамических воздействиях и неравномерном распределении многотонных масс.
Зона разгрузки: подшипники для док-левеллеров и секционных ворот
Погрузочный док принимает на себя колоссальные нагрузки. Когда вилочный погрузчик с палетой съезжает с бетонного пола терминала на стальную уравнительную платформу (док-левеллер) и далее в кузов фуры, в опорных точках конструкции возникают жесткие скачки давления.
Основные узлы установки опорных элементов:
- Проушины гидроцилиндров платформы. Подъем и удержание док-левеллера осуществляется гидравликой. Когда погрузчик заезжает в кузов, рессоры фуры проседают, и платформа неизбежно перекашивается. Чтобы штоки цилиндров не сломало на изгиб, в их проушинах применяются шарнирные подшипники скольжения (типа ШС, регламентируются ГОСТ 3635-78). Они не имеют тел качения, а их внутреннее кольцо выполнено в виде сферы. Это позволяет узлу компенсировать пространственные перекосы платформы до 15 градусов без разрушения.
- Направляющие ролики секционных ворот. Массивные утепленные створки ворот поднимаются по направляющим рельсам с помощью катков, внутри которых запрессованы радиальные однорядные шарикоподшипники. Главное требование к ним — наличие плотных контактных уплотнений (типа 2RS) и заложенной на заводе низкотемпературной смазки, так как узел работает в условиях постоянного образования конденсата и промерзания зимой.
Подшипники для упаковочной зоны
Палетообмотчик (stretch wrapper) — это машина, где одновременно сочетаются вращательное движение многотонного груза и высокоточное линейное перемещение каретки с пленкой. Инженеры решают эти задачи с помощью принципиально разных опорных узлов:
|
Рабочий узел обмотчика
|
Применяемая механика
|
Характер нагрузки и задачи
|
|
Поворотный стол (платформа)
|
Опорно-поворотные устройства (ОПУ) и опорные ролики
|
Восприятие статического веса палеты (до 2–3 тонн) при неравномерной загрузке. Центральный подшипник и ролики по периметру обеспечивают вращение со скоростью 10–15 об/мин без рывков.
|
|
Мачта каретки
|
Линейные шариковые подшипники (каретки на профильных рельсах)
|
Каретка с рулоном стрейч-пленки перемещается вверх-вниз под сильным боковым натяжением. Линейные направляющие исключают люфт и перекос механизма преднатяжения.
|
Зона хранения: гравитационные стеллажи (Pallet Flow)
Системы гравитационного хранения не имеют электроприводов. Палеты массой до 1000 кг скатываются по роликовым дорожкам под углом 3–4 градуса под действием собственной силы тяжести.
К подшипникам в гравитационных роликах предъявляется нестандартное требование — им нужно контролируемое сопротивление. Если подшипники базовых траверс будут вращаться слишком свободно, многотонная палета разгонится и выбьет передний край стеллажа. Поэтому в трассу с заданным шагом интегрируются специальные тормозные (фрикционные) ролики. В них обычные радиальные подшипники работают в связке с центробежным тормозом, который принудительно ограничивает скорость спуска до безопасных 0,3 м/с.
Вопрос-ответ
Почему гидроцилиндры док-левеллеров быстро текут, если при ремонте вместо сферических подшипников (ШС) выточить жесткую стальную втулку?
Жесткая цилиндрическая втулка не прощает искривления геометрии. Когда погрузчик заезжает в фуру, кузов наклоняется, и уравнительная платформа перекашивается. Втулка жестко передает это изгибающее усилие на шток гидроцилиндра. Возникает кромочное напряжение, которое моментально «съедает» уплотнительные манжеты цилиндра, вызывая течь масла. Шарнирные подшипники скольжения (ШС) работают всей поверхностью сферы, поэтому легко нивелируют такие перекосы.
Зачем в каретках палетообмотчиков используют сложные линейные направляющие, если можно обойтись дешевыми роликами по трубе?
Современные обмотчики оснащены системой моторизованного пре-стретча (предварительного растяжения пленки до 300%). Это создает мощное постоянное усилие на отрыв каретки от мачты. Обычные ролики на гладкой трубе в таких условиях быстро разбалтываются, каретка начинает вибрировать, и пленка рвется. Профильная рельсовая направляющая с линейным подшипником жестко фиксирует каретку во всех плоскостях, гарантируя равномерную обмотку без обрывов.
Как подшипники гравитационных стеллажей выдерживают морозы в неотапливаемых терминалах?
Проблема кроется не в металле, а в химии смазочных материалов. Стандартная литиевая смазка в подшипниках при температуре ниже -15 °C густеет и превращается в парафин. Ролики блокируются, и гравитационный стеллаж перестает работать (палеты «зависают» на трассе). Для холодных складов подшипники роликов еще на этапе производства заправляются специализированными низкотемпературными синтетическими смазками (с рабочим пределом до -40 °C), обеспечивающими стабильно легкое страгивание.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
