Подшипники в микромеханике: кинематика часовых калибров и ювелирного искусства

Главный враг любого механического калибра — трение. Если в машиностроении подшипники проектируются для того, чтобы выдерживать многотонные радиальные и осевые нагрузки, то в часовом деле инженерная задача прямо противоположна. Здесь прецизионные микроопоры нужны для того, чтобы с минимальными потерями передать микроскопическую энергию взведенной заводной пружины через систему зубчатых колес на стрелки. Любое излишнее сопротивление в тракте приведет к падению амплитуды баланса и, как следствие, к критической потере точности хода.

Рубиновые камни скольжения: от природных кристаллов к синтетике

На заре часового дела оси стальных шестеренок вращались непосредственно в просверленных отверстиях латунной платины. Из-за постоянного трения мягкая латунь быстро вырабатывалась, отверстия приобретали овальную форму, и механизм заклинивало. Инженерный прорыв произошел, когда в качестве подшипников скольжения начали использовать часовые камни.

Сегодня международным техническим стандартом (норматив ISO 1112) является применение синтетического корунда — рубина или сапфира. Этот материал обладает колоссальной твердостью (9 баллов по шкале Мооса), уступая лишь алмазу. Сверхтвердый полированный корунд в паре с закаленной сталью дает экстремально низкий коэффициент трения.

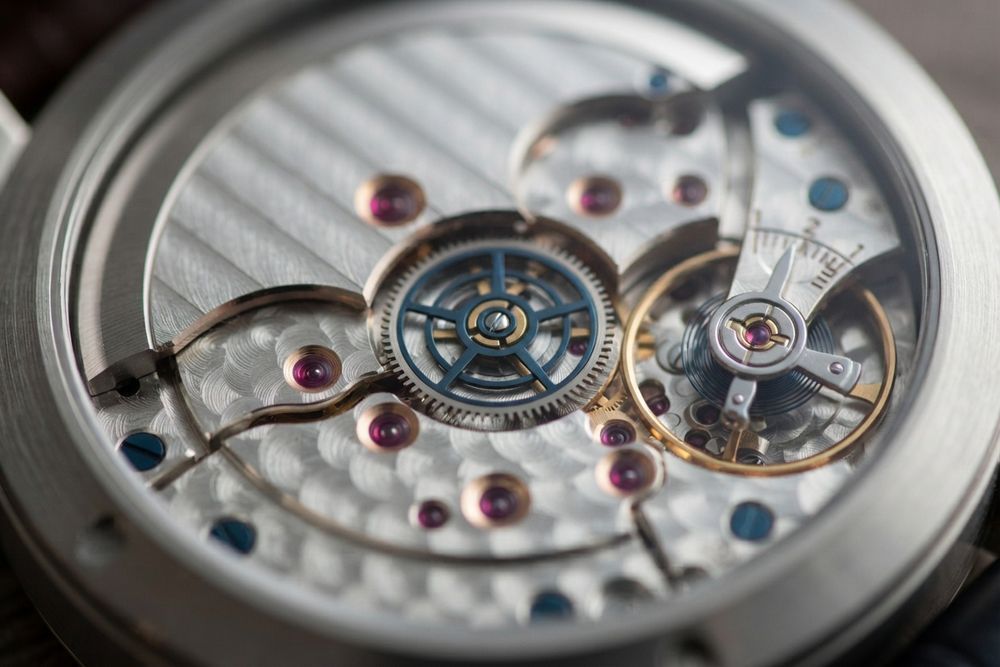

В классическом ангренаже (зубчатой передаче) применяют два типа камней:

• Сквозные камни. Выступают радиальными опорами для осей шестерен. Они оснащены крошечным сферическим углублением — масленкой. Ее геометрия рассчитана так, чтобы удерживать микрокаплю часового масла строго в зоне трения исключительно за счет сил поверхностного натяжения, не давая смазке растекаться по механизму.
• Накладные камни. Это сплошные упорные подшипники без сквозного отверстия. Их устанавливают на торцах оси баланса в составе амортизирующих устройств (например, систем Incabloc). Они гарантируют, что тончайшая цапфа не сломается при падении часов и продолжит легко вращаться, даже когда корпус находится в вертикальном положении.

Мини-шарикоподшипники в системах автоподзавода и турбийонах

Легкие шестеренки отлично работают на рубинах, но для тяжелого сектора автоподзавода (ротора) требуется совершенно иная кинематика. Массивный вольфрамовый или золотой ротор должен мгновенно и без заеданий реагировать на самые легкие движения запястья владельца, эффективно конвертируя эту кинетическую энергию во вращение барабанного колеса.

Для опоры ротора используются сверхминиатюрные радиальные шарикоподшипники с внешним диаметром около 2–3 мм.

Эволюция материалов в микроподшипниках качения

В современных флагманских калибрах стальные тела качения массово заменяют на керамику (оксид циркония). Керамика кардинально решает проблему деградации смазки: такой узел работает насухую, исключая риск того, что загустевшее от времени масло заблокирует систему автоподзавода.

Самая сложная реализация керамических микроподшипников встречается в турбийонах — устройствах, компенсирующих влияние гравитации. Чтобы легкая каретка вращалась без малейших радиальных биений, ее устанавливают на ультратонкие керамические микроопоры.

Интеграция кинематики в ювелирные украшения

Ювелиры, создающие премиальные динамические кольца и кинетические кулоны-спиннеры, столкнулись с аналогичной проблемой трения. Золото и платина — это слишком мягкие и вязкие сплавы. Если подвижные детали будут просто тереться друг о друга, механизм быстро заклинит от выработки драгоценного металла, а само украшение потеряет первоначальный вес.

В кинетических изделиях мастера используют герметичные шарикоподшипники закрытого типа из медицинской нержавеющей стали. Их толщина составляет всего 1,5–2 миллиметра. Подшипник аккуратно завальцовывается внутрь оправы методом холодной посадки. Это инженерное решение позволяет вращать массивные золотые элементы, инкрустированные бриллиантами, от одного легкого касания пальца, при этом полностью исключая износ драгоценной базы кольца или кулона.

Вопрос-ответ

Сколько камней должно быть в качественных механических часах?

Классическим базовым стандартом для механизмов с ручным заводом считается 17 камней. Для калибров с автоподзаводом технической нормой являются 21–25 камней. Дополнительные рубины требуются для обслуживания реверсивных колес узла ротора и сложных календарных модулей.

Почему в кварцевых механизмах так мало рубинов или они отсутствуют вовсе?

В кварцевых часах нет постоянно сжатой силовой пружины, которая непрерывно давит на шестеренки. Зубчатая передача крутится свободно и импульсно, не испытывая высоких нагрузок. Для долговечной работы легкого шагового мотора здесь вполне достаточно качественных втулок скольжения из инженерного пластика.

Можно ли отремонтировать рубиновый подшипник скольжения, если он треснул от удара?

Нет, синтетический корунд не подлежит реставрации, склейке или шлифовке. При появлении микротрещины поврежденный рубин аккуратно выпрессовывают из платины с помощью специального винтового пресса (потанса) и запрессовывают на его место новый камень с точно таким же заводским допуском.

Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
