Подшипники рулевых электроусилителей (ЭУР): кинематика мехатронных редукторов

Переход автоиндустрии от гидравлики (ГУР) к электромеханическим усилителям потребовал интеграции высокоточных понижающих передач прямо в контур рулевого управления. В отличие от традиционных агрегатов трансмиссии, опорные узлы ЭУР работают в режиме постоянного реверсивного старт-стопа. Их главная задача — компенсировать реактивные векторы сил от электродвигателя, обеспечивая абсолютно безлюфтовое зацепление механизма.

Конструктивные особенности

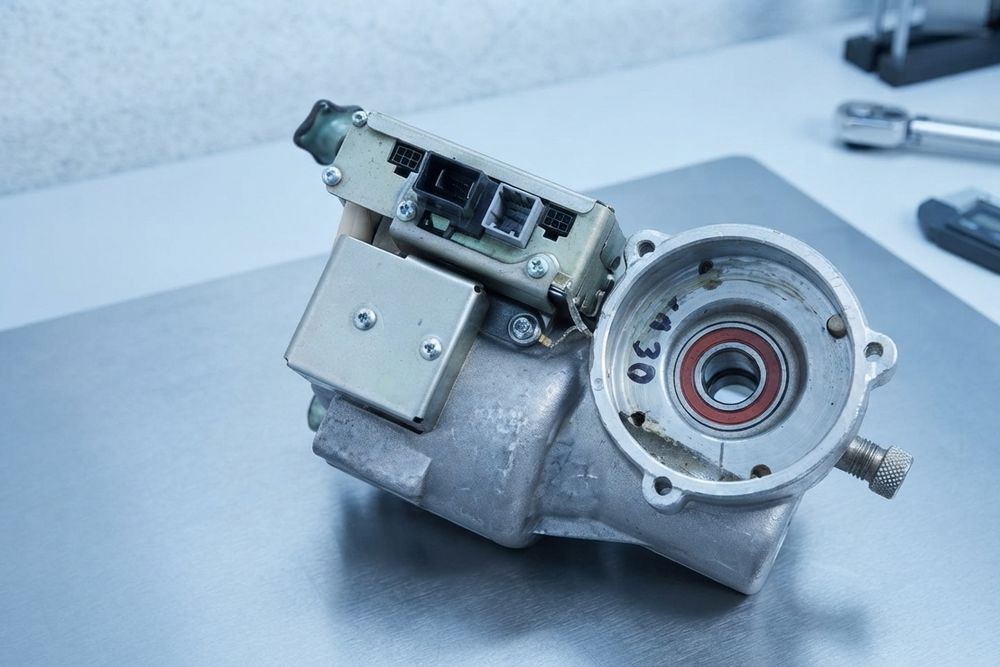

Основой рулевого электроусилителя служит червячная либо шарико-винтовая передача (ШВП). Как только датчик крутящего момента фиксирует поворот руля, электроника подает импульс на двигатель. В доли секунды в пятне контакта шестерен генерируются мощные осевые и радиальные нагрузки. Опорные подшипники принимают этот удар на себя, не позволяя валу сместиться ни на микрометр.

Появление малейшего люфта в опорах приводит к смещению пятна контакта. Водитель ощущает это как жесткий металлический стук при перекладке руля в обратную сторону.

Механизмы ЭУР представляют собой закрытые системы, не имеющие жидкой смазки. Подшипники здесь работают на пластичных консистентных составах, рассчитанных на весь срок службы узла. Чтобы предотвратить деградацию смазки и защитить сепараторы от конденсата, применяются исключительно подшипники закрытого типа с уплотнениями из износостойкого фторкаучука.

Классификация узлов по ГОСТ

Тип применяемых опор напрямую зависит от кинематической схемы редуктора:

Особенности эксплуатации

Компоновка мехатронного блока определяет условия, в которых предстоит работать подшипникам. Она же формирует типичную карту неисправностей агрегата.

Выделяют следующие места установки и условия:

• C-EPS (мотор на рулевой колонке). Механизм монтируют в салоне автомобиля. Опорные узлы защищены от влаги и грязи, но испытывают постоянные вибрации от дорожного полотна. Усталостная выработка беговых дорожек радиально-упорных подшипников червяка здесь проявляется в виде дробного пластикового дребезга при движении по брусчатке.
• P-EPS (мотор на шестерне рейки). Редуктор перенесен в подкапотное пространство и напрямую соединен с распределителем рейки. Главный враг опор в такой схеме — разгерметизация. Износ сальника рулевого вала открывает путь для воды, что заканчивается быстрой коррозией и заклиниванием игольчатых подшипников.
• R-EPS (ременной привод на рейке). Применяется на тяжелых SUV и премиум-седанах. Электродвигатель через зубчатый ремень вращает гайку ШВП, толкающую шток. Для ее удержания используются массивные многорядные подшипники. Они способны длительно выдерживать экстремальные осевые векторы, которые возникают при повороте широких колес стоящего на месте автомобиля.

FAQ-блок

Почему при повороте руля со стороны ЭУР слышен гул?

Износ дорожек качения радиально-упорных подшипников приводит к перекосу червячного вала. Зубчатое зацепление нарушается, и редуктор начинает издавать высокочастотный акустический вой под нагрузкой.

Можно ли устранить стук червяка, набив в подшипник новую смазку?

Нет. Физическая выработка металла на кольцах подшипника необратима. Добавление смазки может временно приглушить звук, но не вернет узлу изначальную жесткость.

Из-за чего ржавеют подшипники рулевой рейки?

Основная причина кроется в повреждении резиновых пыльников рулевых тяг. Грязь и вода проникают внутрь картера, вызывая стремительное окисление стальных деталей и сепараторов.

Должен ли вал электродвигателя ЭУР иметь небольшой продольный ход?

Любой осевой люфт в механизме строго исключен, иначе при смене направления вращения возникнут ударные нагрузки. Все микрозазоры принудительно выбираются пружинными шайбами или регулировочными гайками при заводской сборке.

Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
