Радиально-упорный подшипник качения — это механический опорный узел комбинированного типа. Он одновременно воспринимает радиальные и осевые (односторонние или двусторонние) нагрузки. Деталь относится к классу высокожестких опор вращения. Обеспечивает прецизионную фиксацию валов в агрегатах со сложной кинематикой.
Конструктивные особенности
Главное отличие радиально-упорных моделей — асимметричная геометрия дорожек качения. Один из бортов кольца (внутреннего или наружного) имеет технологический скос. Из-за этого точка контакта шарика или ролика смещается относительно оси радиальной симметрии. Образованный вектор передачи усилия называется углом контакта.
Величина этого угла — самый важный кинематический параметр (маркируется буквами A, B, C или E). Чем больше угол контакта, тем более высокую осевую нагрузку способен выдержать механизм. Однако есть и обратная сторона: увеличение угла неизбежно снижает допустимую скорость вращения из-за возросшего сопротивления качению.
Для стабильной работы сепараторы вытачивают из текстолита или полиамида. Также применяют массивные латунные сепараторы с центровкой по наружному кольцу.
Геометрия и технические условия производства шариковых модификаций жестко нормируются стандартом ГОСТ 831-2022.
Классификация по направлению воспринимаемой нагрузки
При радиальной нагрузке в таком узле неизбежно возникает индуцированная осевая сила. Поэтому классификация опор строится на их способности компенсировать эти встречные векторы:
|
Тип исполнения
|
Характер восприятия нагрузки
|
Инженерные особенности
|
|
Однорядные (односторонние)
|
Воспринимают радиальную и осевую нагрузку строго в одном направлении.
|
Требуют обязательной парной установки (встречно или в распор) для фиксации вала от смещений.
|
|
Двухрядные (двухсторонние)
|
Воспринимают радиальные и двусторонние осевые векторы (в обоих направлениях).
|
Это два однорядных узла, объединенных общим наружным или внутренним кольцом. Отлично экономят продольное пространство.
|
|
С четырехточечным контактом
|
Воспринимают двусторонние осевые нагрузки при минимальных радиальных.
|
Имеют разъемное внутреннее или наружное кольцо. Применяются исключительно как фиксирующие опоры при доминирующем осевом давлении.
|
Для компенсации двусторонних нагрузок с помощью однорядных моделей применяют схемы дуплексирования (парного монтажа). Схема «О» (спина к спине) гарантирует максимальную жесткость узла на излом. Схема «Х» (лицом к лицу) более лояльна к незначительным перекосам посадочных мест.
Виды по форме тел качения
В зависимости от требуемой несущей способности в конструкцию закладывают элементы с точечным или линейным контактом:

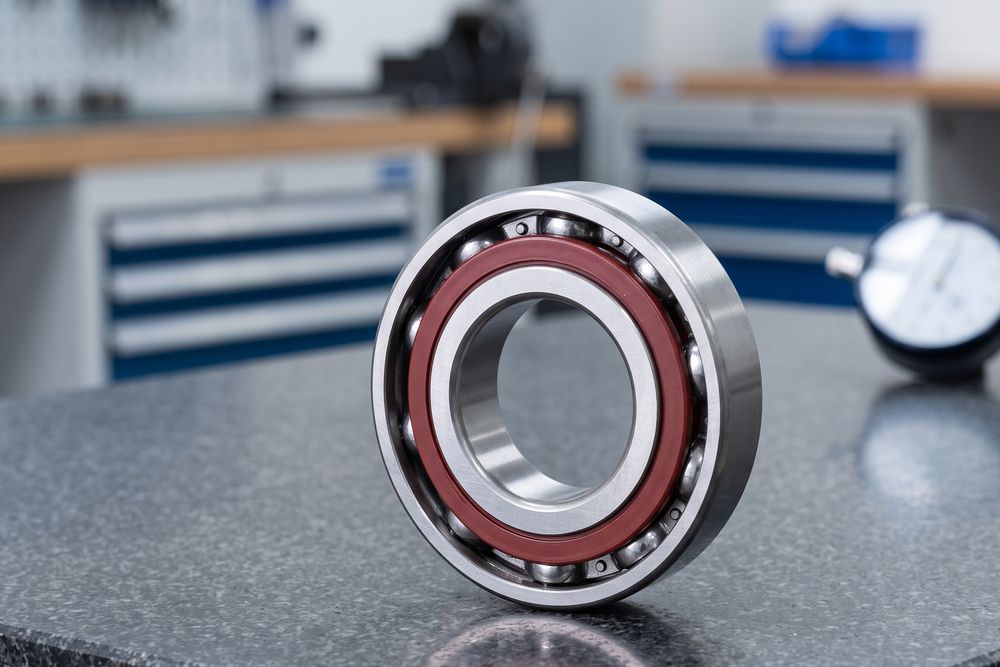

- Шариковые радиально-упорные. Обеспечивают минимальное трение и работают на сверхвысоких скоростях. Массово применяются в высокоточном станкостроении.

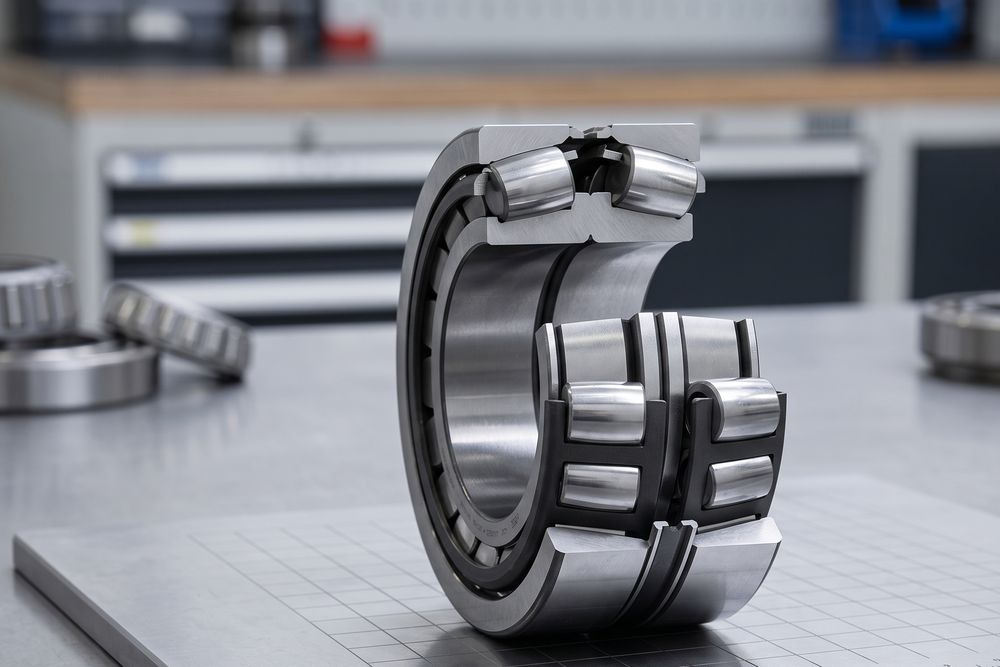

- Роликовые конические. Оснащены роликами в форме усеченного конуса. Они гарантируют максимальную жесткость и грузоподъемность, но работают на более низких оборотах. Производятся согласно ГОСТ 27365-87.
Сферы применения
Радиально-упорные узлы монтируют в механизмах, где требуется жесткая пространственная фиксация вала при высоких скоростях или тяжелых комбинированных нагрузках. Они полностью исключают люфты и осевые биения в процессе эксплуатации.
Высокоточные (прецизионные) шариковые модели устанавливают в электрошпиндели фрезерных и токарных станков с ЧПУ. Там они обеспечивают микронную точность обработки деталей при десятках тысяч оборотов в минуту.
Конические роликовые опоры востребованы в транспортном и тяжелом машиностроении. Их интегрируют в ступицы грузовых автомобилей, осевые редукторы спецтехники и промышленные червячные передачи. В этих узлах детали выдерживают сильные ударные и комбинированные воздействия.
FAQ
Что такое угол контакта и на что он влияет?
Это угол между линией, соединяющей точки касания тела качения с дорожками, и радиальной плоскостью подшипника. Он напрямую определяет пропорцию воспринимаемой осевой и радиальной нагрузок.
Зачем радиально-упорные подшипники устанавливают парами?
Однорядный узел воспринимает продольное давление только в одну сторону. При радиальной нагрузке в нем возникает внутренняя осевая сила. Парная встречная установка компенсирует эту силу и жестко центрирует вал.
В чем разница между схемами монтажа «О» и «Х»?
Схема «О» (спина к спине) увеличивает расстояние между центрами давления, что максимизирует сопротивляемость изгибу. Схема «Х» (лицом к лицу) имеет меньшую моментную жесткость, но лучше компенсирует технологические перекосы вала.
Можно ли использовать такую опору только для радиальной нагрузки?
Использовать один одиночный подшипник категорически не рекомендуется. Нескомпенсированная осевая сила мгновенно приведет к смещению колец и заклиниванию сепаратора.
