Подшипники скольжения с регулируемым зазором — это прецизионные узлы трения, позволяющие компенсировать естественный износ и настраивать радиальный люфт в процессе эксплуатации. Они относятся к классу высокоточных настраиваемых опор и применяются для стабильной фиксации шпинделей и ответственных валов.
Конструктивные особенности

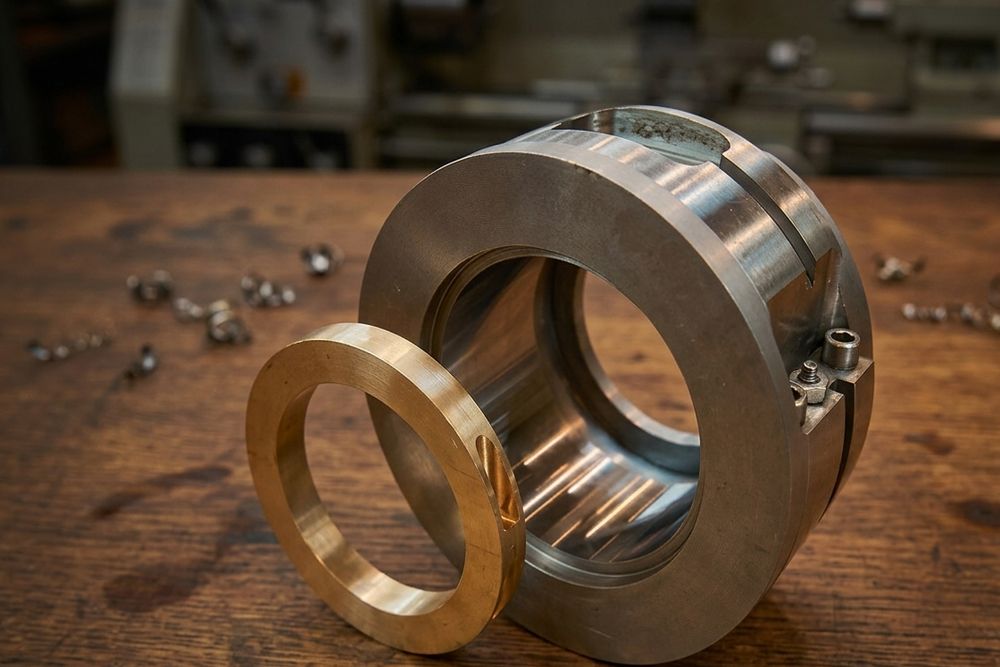

Главная особенность регулируемых опор — возможность изменять внутренний диаметр вкладыша без разборки всего узла или замены деталей. Это возможно за счет упругой деформации специальной втулки либо взаимного осевого смещения конических элементов. Такое техническое решение гарантирует сохранение микронной точности вращения на протяжении всего срока службы агрегата.
В качестве рабочих поверхностей применяются материалы с высокими антифрикционными свойствами. Согласно стандартам для станкостроения, регулируемые втулки чаще всего изготавливают из оловянной или свинцовистой бронзы. Этот сплав обладает высокой жесткостью, отлично отводит тепло и противостоит задирам при полусухом трении.
Для стабильного жидкостного трения на внутренней поверхности вкладышей фрезеруют продольные смазочные канавки и подводящие радиальные отверстия. Процесс настройки требует предельной аккуратности, поэтому механизмы сжатия оснащаются микрометрическими гайками со стопорными винтами или калиброванными дистанционными кольцами.
Классификация подшипников по конструкции
Классификация настраиваемых узлов базируется на принципе изменения их внутреннего диаметра. Разделение зависит от геометрии сопрягаемых поверхностей и способа деформации рабочего элемента.
|
Тип конструкции
|
Принцип регулировки зазора
|
Особенности и назначение
|
|
С наружным конусом и продольными разрезами
|
Бронзовая втулка с конической наружной поверхностью втягивается гайками в корпус. Разрезы позволяют ей упруго сжиматься.
|
Популярный тип для шпинделей токарных и фрезерных станков. Обеспечивают высокую точность и жесткость центрирования.
|
|
С внутренним конусом вкладыша
|
Рабочая поверхность втулки имеет конусность, совпадающую с конической шейкой шпинделя. Зазор меняется при осевом смещении вала.
|
Применяются в прецизионном расточном и круглошлифовальном оборудовании.
|
|
Цилиндрические с упругим деформированием
|
Сплошной вкладыш имеет тонкую ослабленную перемычку. Нажимной винт прогибает этот участок, уменьшая радиальный люфт.
|
Подходят для приборных и легконагруженных механизмов, где требуется микрорегулировка без больших усилий.
|
|
Многоколодочные с клиновыми сухарями
|
Состоят из независимых сегментов (колодок), положение которых настраивается радиальными клиньями или винтами.
|
Тяжелые станки и вальцы. Эффективно воспринимают высокие удельные нагрузки и ударные воздействия.
|
Сферы применения

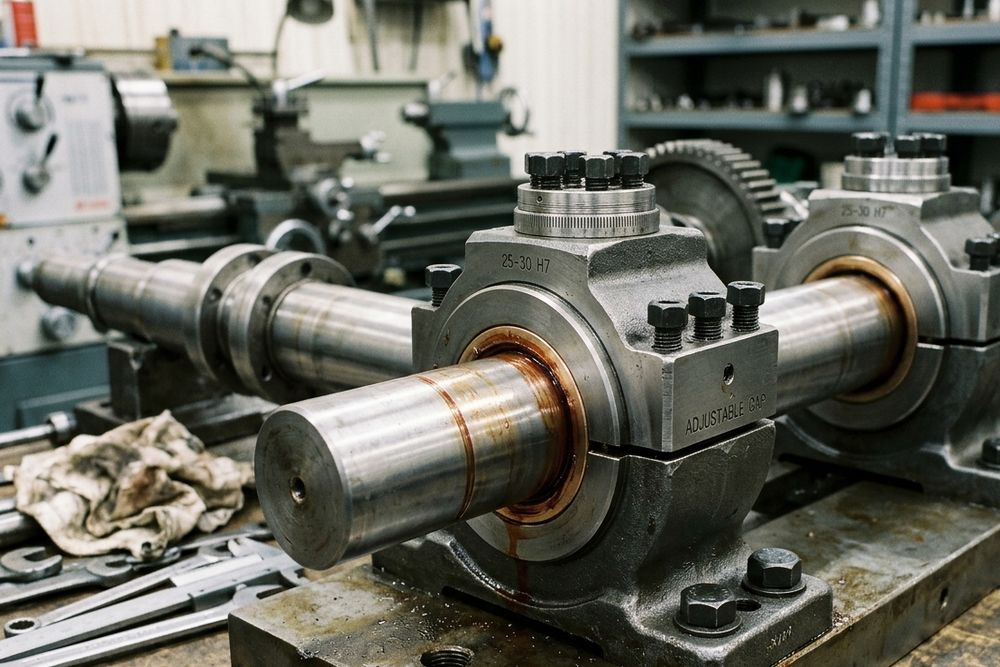

Регулируемые опоры скольжения технически необходимы в оборудовании, где недопустимо появление даже минимального радиального биения или вибрации из-за износа. Их применение гарантирует стабильную геометрическую точность обработки деталей и безупречно ровное вращение валов.
Где чаще всего используются подшипники скольжения с регулируемым зазором:
- Шпиндельные бабки (передние) прецизионных металлорежущих станков (токарных, шлифовальных, координатно-расточных).
- Высокоточные измерительные машины и приборы лабораторного контроля.
- Тяжелое вальцовое и прокатное оборудование, где требуется периодическая компенсация износа вкладышей.
- Печатные цилиндры современных полиграфических комплексов.
При точном соблюдении регламента настройки и использовании качественных шпиндельных масел с хорошей фильтрацией, ресурс таких узлов значительно превосходит нерегулируемые аналоги. Возможность регулярной подтяжки позволяет продлевать срок службы опоры в несколько раз, сохраняя допуски на уровне нескольких микрометров.
FAQ
Зачем на конической втулке делают продольные разрезы?
Разрезы придают толстостенной бронзовой детали упругость. При затягивании регулировочных гаек они позволяют втулке равномерно уменьшать внутренний диаметр, выбирая излишний зазор вокруг вала.
Как часто нужно регулировать радиальный зазор?
Периодичность зависит от нагрузки и наработки оборудования. Подтяжку производят во время планового техобслуживания или при фиксации недопустимого радиального биения шпинделя с помощью индикатора часового типа.
Можно ли полностью убрать зазор для максимальной жесткости?
Нет, наличие зазора обязательно. Он необходим для создания масляного клина и компенсации температурного расширения металла, иначе вал моментально заклинит.
Чем регулируемый подшипник скольжения превосходит подшипник качения?
Он обладает значительно более высокой демпфирующей способностью. Масляная пленка эффективно гасит вибрации, что критически важно для идеальной чистоты поверхности при финишном шлифовании.
