Электромагнитная фрикционная муфта подключения полного привода (AWD) — это мехатронный узел, расположенный перед задним межколесным дифференциалом. Его задача — осуществлять плавное, бесступенчатое перераспределение крутящего момента от постоянно вращающегося карданного вала на заднюю ось при пробуксовке передних колес.
Внутри классической электромагнитной муфты (например, систем BorgWarner ITM или JTEKT) работают подшипники двух принципиально разных классов. Они разделены физически и выполняют противоположные кинематические задачи: один обеспечивает свободное вращение корпуса, а второй участвует в работе силового нажимного механизма.
Базовые классы подшипников муфты AWD
Жесткие компоновочные ограничения и разный характер вектора передаваемых сил вынуждают инженеров применять внутри одного агрегата два разных конструктивных решения:
|
Конструктивный тип
|
Базовый класс по ГОСТ/ISO
|
Особенности кинематики и применение
|
|
Тонкостенный радиальный шарикоподшипник
|
Шариковые радиальные подшипники
|

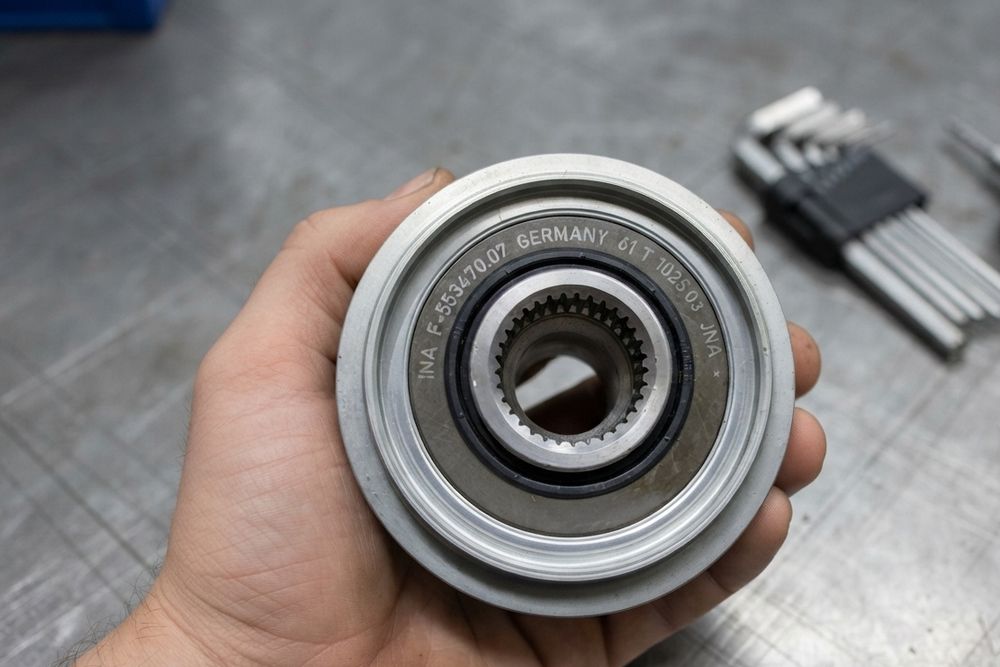

Главный опорный подшипник. Устанавливается между входным валом и корпусом муфты. Воспринимает радиальную нагрузку от карданного вала. Работает в режиме постоянного вращения (пока автомобиль движется, корпус муфты вращается вместе с карданом, даже если полный привод отключен программно). Отличается уменьшенным сечением колец для экономии радиальных габаритов узла.
|
|
Упорный игольчатый роликоподшипник
|
Роликовые упорные подшипники (с игольчатыми роликами)
|
Внутренний подшипник нажимного механизма. Расположен внутри муфты между электромагнитом и кулачковой (шариковой) рампой. Активируется только в момент включения полного привода. Воспринимает высокую осевую силу (усилие сжатия фрикционного пакета), обеспечивая при этом взаимное проскальзывание деталей нажимного механизма с минимальным трением.
|
Условия эксплуатации
Муфта полного привода работает в тяжелых температурных условиях. Источников нагрева два: внешний (инфракрасное излучение от элементов выхлопной системы) и внутренний (трение стальных фрикционных дисков внутри самой муфты при ее частичной блокировке). Рабочая температура узла может достигать 100-120 °C.
В связи с этим опорный шарикоподшипник муфты имеет строгую спецификацию и выпускается в специальном исполнении:
- Тепловой зазор. Используется увеличенный зазор (класс С3) для компенсации теплового расширения тонких стальных колец.
- Материал уплотнений. Применяются контактные шайбы из фторкаучука (FKM/Viton), сохраняющего эластичность при длительном нагреве.
- Защита от влаги. Поскольку узел находится под днищем автомобиля, перед опорным подшипником дополнительно устанавливается кассетное резинометаллическое уплотнение (сальник хвостовика), защищающее его от прямого напора воды и дорожной грязи.
FAQ
Почему гул неисправного опорного подшипника муфты слышен всегда, даже когда полный привод отключен кнопкой в салоне?
Это обусловлено конструкцией трансмиссии большинства кроссоверов. Карданный вал механически связан с раздаточной коробкой и вращается всегда, когда вращаются передние колеса. Соответственно, наружный корпус муфты и его опорный подшипник также находятся в постоянном движении. Отключение полного привода лишь обесточивает электромагнит, но не останавливает вращение наружного контура узла.
Можно ли заменить тонкостенный опорный подшипник на стандартный аналог с доработкой посадочного места?
Не рекомендуется. Расточка алюминиевого корпуса муфты под установку более широкого или толстого общепромышленного подшипника критически ослабит стенку детали. При передаче крутящего момента на бездорожье ослабленный корпус деформируется или разрушится от торсионных нагрузок. Для ремонта необходимо использовать исключительно специализированные тонкостенные серии.
Что происходит с внутренним упорным игольчатым подшипником при попадании воды в муфту?
Влага эмульгирует трансмиссионное масло внутри муфты, радикально снижая его смазывающие свойства. При активации полного привода упорный игольчатый подшипник, воспринимающий экстремальную осевую нагрузку, начинает работать в условиях граничного трения. Стальные иглы деформируются, изнашивают упорные кольца, после чего кулачковый механизм блокировки фрикционов заклинивает или полностью выходит из строя.
Технико-коммерческий инженер ГК Индатэк Смирнов А. В.
